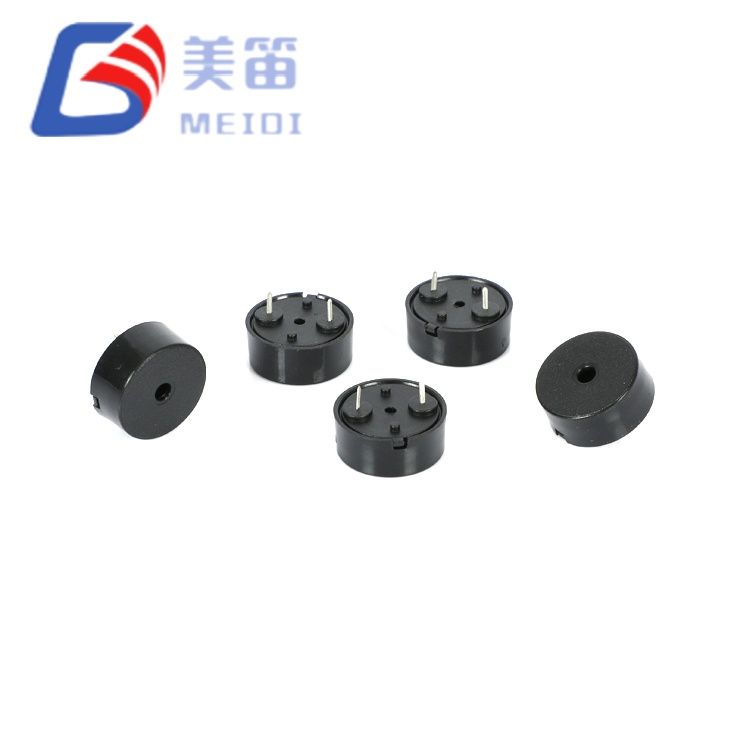

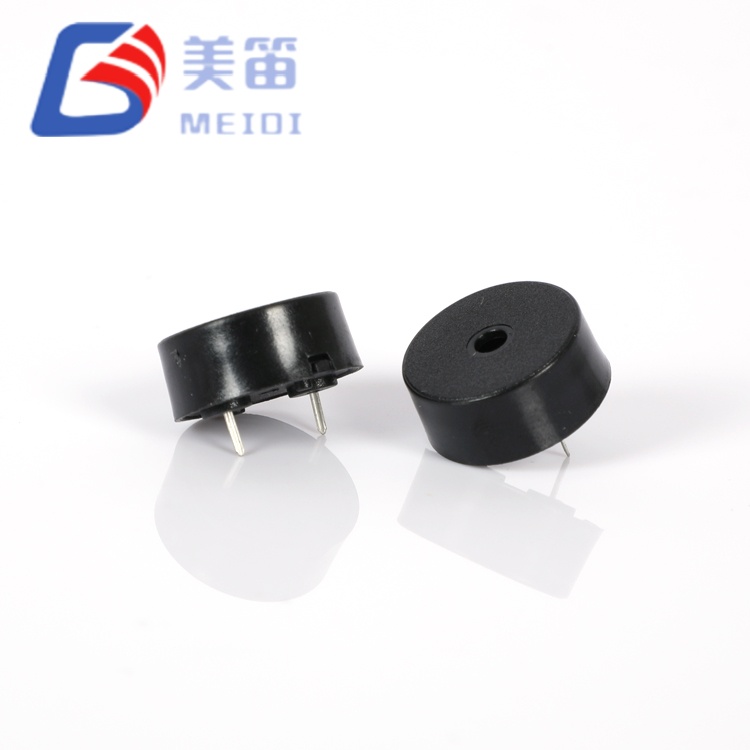

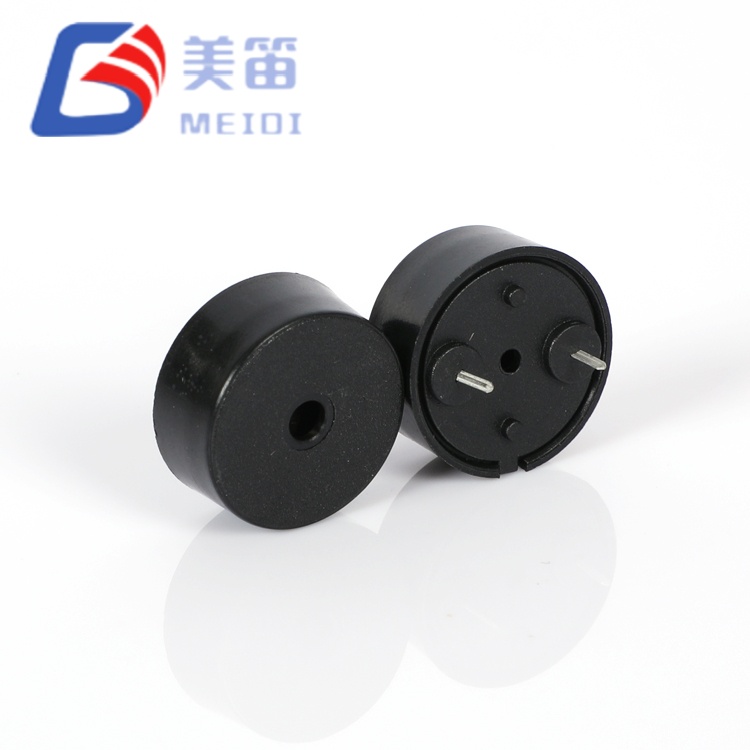

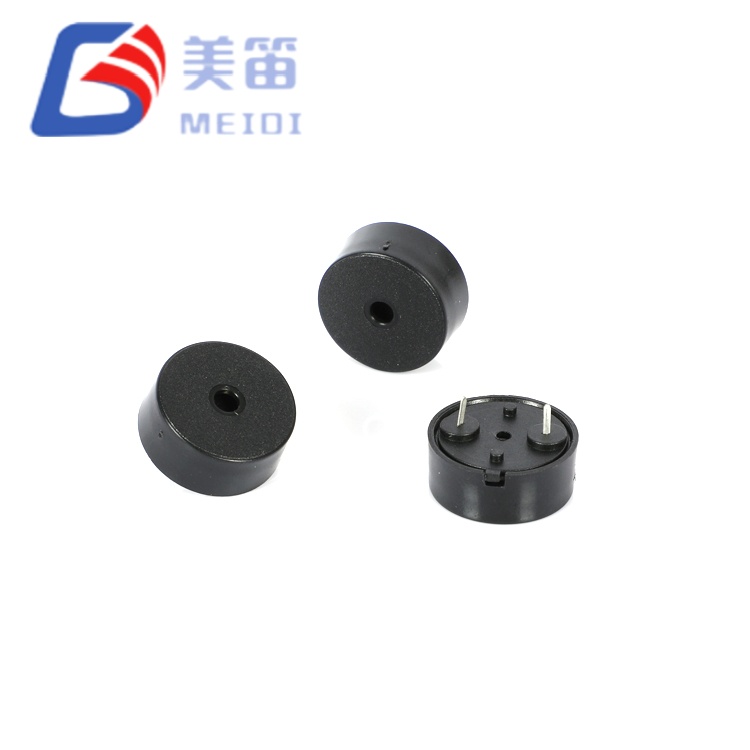

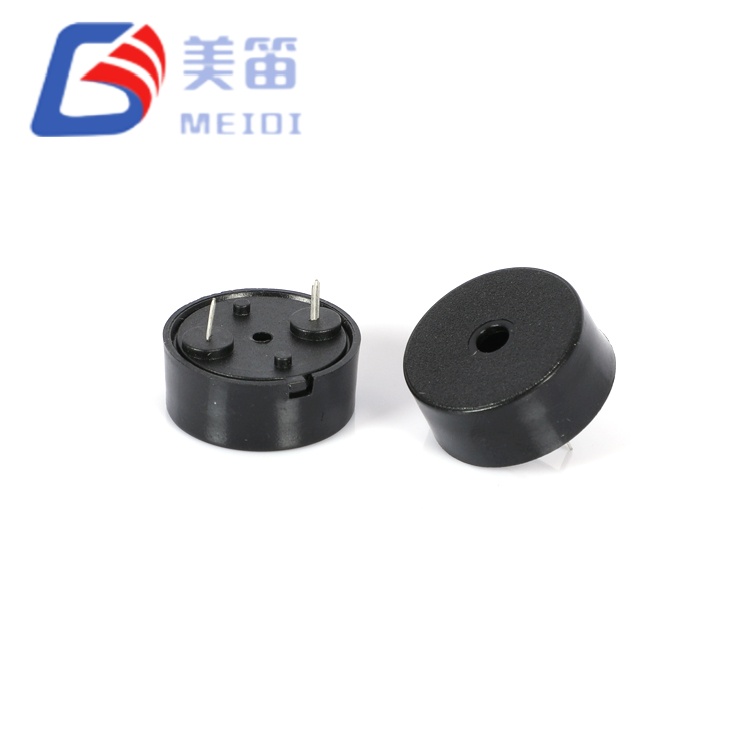

포고 핀이 있는 1707 압전 패시브 버저는 외부 신호를 수용하도록 제작된 스루홀 패시브 사운더입니다. 톤 생성을 위한 AC 드라이브 신호. 직경 17mm의 공간을 차지합니다. 높이 7.5mm로 공간이 적당한 PCB 레이아웃에 적합 제약됨. 4000Hz에서 5Vp-p의 정격 드라이브 레벨로 사운드를 전달합니다. 전류 소모량을 10mA 이하로 유지하면서 10cm에서 최소 85dB의 압력을 유지해야 합니다. 작동 전압 범위는 1V에서 30V 피크 간 확장되므로 설계자는 부저를 마이크로 컨트롤러 핀에 직접 연결하거나 신호를 증폭시킬 수 있습니다. 더 높은 음향 출력. 검정색 PBT 하우징은 웨이브 및 매뉴얼과 호환됩니다. 납땜 프로파일은 작동 온도 전반에 걸쳐 기계적으로 안정적으로 유지됩니다. -20℃ ~ +70℃ 범위.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 수동 버저(스루홀) | — |
| 정격전압 | 5Vp-p | 참고 시험 조건 |
| 작동 전압 | 1 – 30Vp-p | 드라이브 신호 범위 |
| 10cm의 사운드 출력 | ≥ 85dB | 5Vp‑p, 4000Hz 구형파 |
| 현재 소비 | 10mA 이하 | 5Vp‑p, 4000Hz 구형파 |
| 공진주파수 | 4000Hz | 정격 조건에서 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |
| 치수(직경×H) | 17.0±0.3×7.5±0.5mm | 핀을 제외한 몸체 |
| 무게 | 1.35g | 전형적인 |
| 하우징 재질 | 검정색 PBT | — |
| 웨이브 솔더링 ★ | 260±5℃, 4~6초 | 2~3주기 권장 |
| 수동 납땜 ★ | 350±10℃, 2~5초 | 2~3주기 권장 |
| 납땜 내열성 | 250±5℃, 10±0.5초 | 납땜에서 본체 2.0mm |
아래 데이터는 5Vp-p, 4000Hz 구형파에서 구동되는 10개 유닛 샘플에서 나온 것입니다. 이는 생산 과정에서 관찰되는 일반적인 스프레드를 반영합니다. 보장된 한도는 이 샘플 세트가 아닌 위의 기술 사양에 정의되어 있습니다.
| 아니요. | SPL(dB) | 전류(mA) | 정전용량(nF) | 직경(mm) | 흠) |
| 1 | 94 | 0.83 | 16.2 | 17.01 | 7.51 |
| 2 | 92 | 0.93 | 12.2 | 16.98 | 7.53 |
| 3 | 92 | 1.00 | 12.7 | 17.10 | 7.49 |
| 4 | 93 | 0.81 | 11.9 | 17.06 | 7.49 |
| 5 | 94 | 0.98 | 12.5 | 16.92 | 7.48 |
| 6 | 91 | 0.93 | 12.7 | 17.01 | 7.51 |
| 7 | 93 | 0.81 | 12.3 | 17.02 | 7.53 |
| 8 | 91 | 0.89 | 12.1 | 16.99 | 7.51 |
| 9 | 94 | 0.93 | 14.2 | 16.98 | 7.47 |
| 10 | 94 | 0.84 | 12.9 | 17.01 | 7.52 |
정전 용량 값은 참조용으로 테스트 보고서 헤더에서 가져오며, 보장된 사양의 일부입니다. 배치별 테스트는 MEIDI에 문의하세요. 문서.
포고 핀이 있는 이 1707 압전 패시브 버저는 다음을 중심으로 하는 외부 구형파 또는 PWM 신호가 필요합니다. 4000Hz. 일반적인 접근 방식은 마이크로컨트롤러 타이머 출력을 사용하는 것입니다. 3.3V 또는 5V 로직 레벨에서의 음압은 정격 85dB보다 낮습니다. 더 높은 볼륨에 도달하기 위해 트랜지스터 버퍼 또는 논리 게이트가 드라이브를 높일 수 있습니다. 진폭은 최대 30Vp-p까지입니다. 대략적으로 부저의 용량성 부하 일반적인 빌드에서 12nF는 각 신호 에지에서 일시적인 전류 스파이크를 생성합니다. 100Ω~330Ω 범위에 작은 직렬 저항기를 삽입하면 이러한 문제를 관리하는 데 도움이 됩니다. 소리의 크기가 크게 떨어지지 않고 최고점에 도달합니다.
생산 시에는 260℃에서 4~6초 동안 웨이브 납땜하는 것이 좋습니다. 매뉴얼 350℃에서 2~5초 동안 납땜도 지원되며 최대 3개의 열 사이클이 허용됩니다. 하우징과 하우징 사이에 최소 2.0mm의 간격을 유지하십시오. 납땜 소스.
MEIDI는 2011년부터 음향 부품 생산에 주력해 왔습니다. 장쑤성에서 500명 이상의 직원을 보유한 시설을 운영하고 있으며 매월 부저 5천만개 이상 출력. 내부 공정에서는 세라믹을 다루고 있습니다. 분말 준비, 전극 인쇄, 분극, 사출 성형 및 자재 품질에 대한 엄격한 제어를 제공하는 자동화된 조립 그리고 생산 리드타임. 모든 HNR‑1707 PA10은 라인 말단 음향을 통과합니다. 확인하고 각 로트는 다음에 정의된 신뢰성 순서에 대해 샘플링됩니다. 제품 사양. 이 통합 제조 모델은 다음과 같이 인증되었습니다. ISO9001은 시험 수량과 수량 모두에 대해 일관된 배치 성능을 지원합니다. 대량 주문.
이미 구형파 또는 PWM 출력을 생성하는 장비에 이를 통합할 수 있습니다. 별도의 발진기 회로를 추가하지 않고도 부저를 울릴 수 있습니다. 배터리로 작동되는 장치 적당한 10mA 소비와 대기 전류가 없다는 이점을 누릴 수 있습니다. 12V 또는 24V DC 버스에서 실행되는 산업용 패널은 버저를 직접 구동할 수 있습니다. 1~30Vp-p 범위 내에서. 스마트 홈 센서와 같은 소비자 제품, 휴대용 의료 도구 및 휴대용 테스트 장비도 17mm에 맞습니다. 발자국. 의도된 사용이 안전 관련 또는 규제 환경과 관련된 경우, 해당 인증을 확인하려면 MEIDI에 문의하세요.
HNR‑1707 PA10에는 어떤 구동 신호가 필요합니까?
AC 파형(보통 구형파 또는 PWM)으로 구동되어야 합니다. 4000Hz. DC 전압만으로는 소리가 나지 않으며 소자에 손상을 줄 수 있습니다.
마이크로컨트롤러 핀에서 직접 구동할 수 있나요?
예, 핀의 피크 간 전압이 1~30V 범위 내에 있으면 가능합니다. 3.3V 또는 5V 로직에서 사운드 출력은 정격 85dB보다 낮습니다. 더 큰 경보가 필요할 때 트랜지스터 버퍼가 드라이브 레벨을 높일 수 있습니다.
어떤 납땜 프로필이 권장됩니까?
대량 조립에는 260℃에서 4~6초 동안 웨이브 납땜하는 것이 좋습니다. 350℃에서 2~5초 동안 수동 납땜도 허용되지만 제한이 있습니다. 세 번의 열주기 중. 하우징과 항상 2.0mm 이상 거리를 유지하십시오. 납땜 욕조 또는 철 팁.
공진 주파수에 허용 오차가 있습니까?
사양에는 명시된 허용 오차 없이 중심 주파수가 4000Hz로 명시되어 있습니다. 주파수에 민감한 설계의 경우 MEIDI는 추가 특성화를 제공할 수 있습니다. 생산 시 예상 범위를 정의하는 데 도움이 되는 데이터입니다.
완전한 데이터시트, 주파수 응답 곡선 또는 배치별 품질의 경우 기록이 있는 경우 프로젝트 세부정보를 MEIDI에 문의하세요. 엔지니어링 지원 일반적으로 영업일 기준 1일 이내에 응답합니다.
