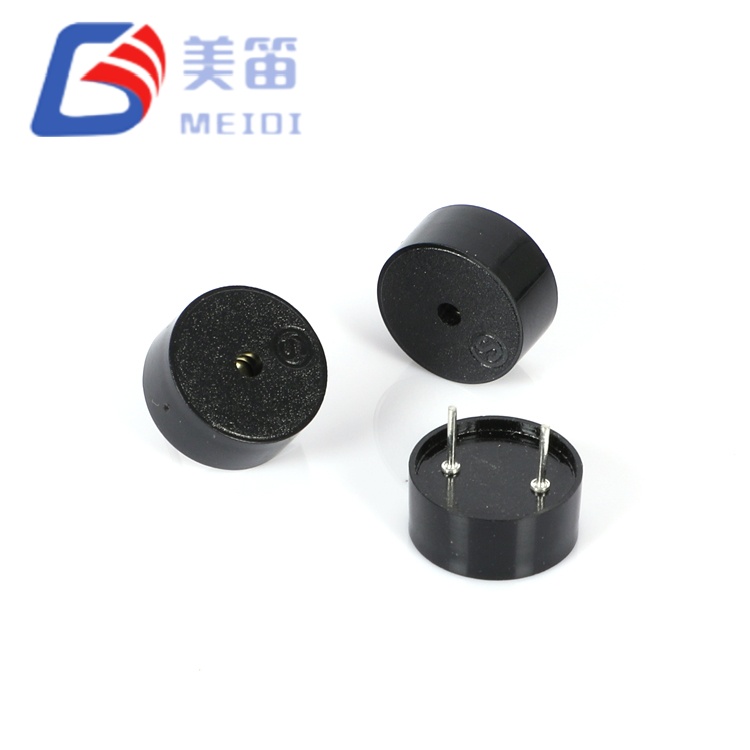

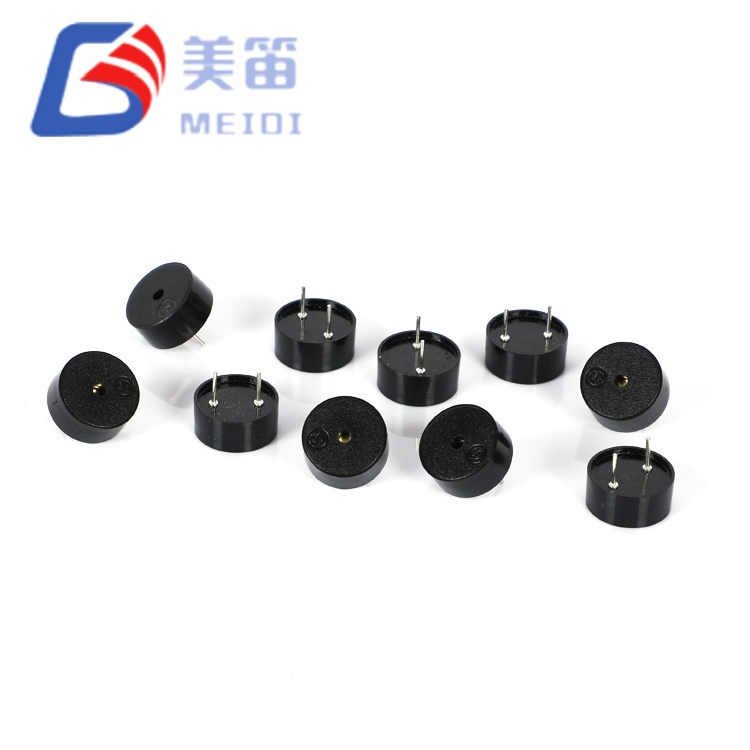

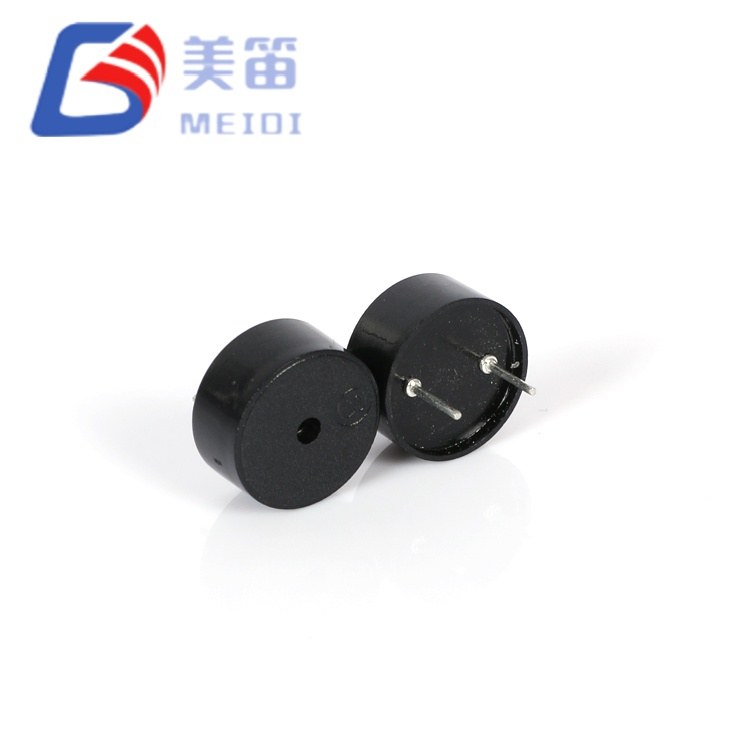

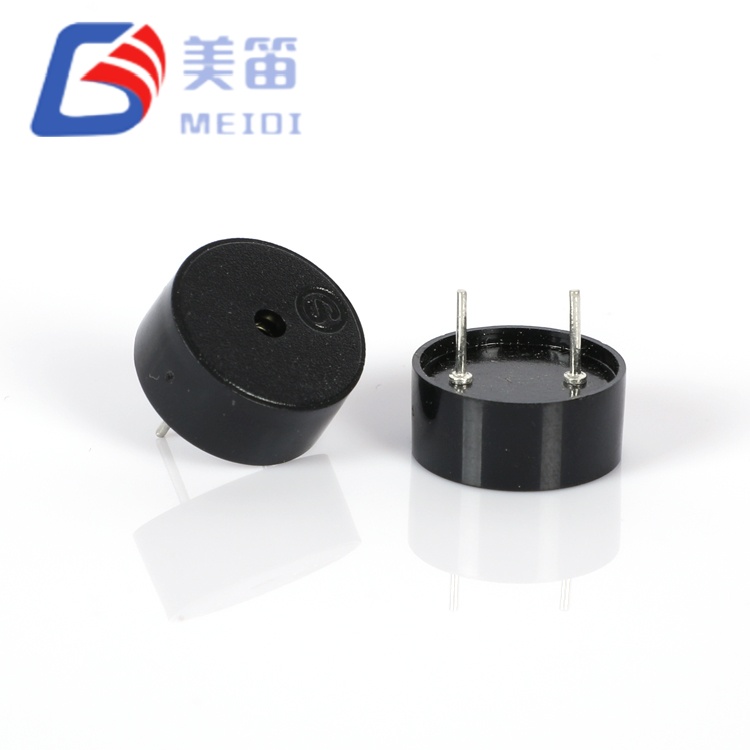

HNR‑1255 시리즈는 제품 변형이나 작동 조건에 따라 공급 전압이 크게 달라지는 시스템용으로 설계된 스루홀 압전 패시브 버저로 구성됩니다. 매우 넓은 1~30V 구동 범위를 갖춘 단일 구성 요소는 단일 셀 리튬 이온 배터리(3.0~4.2V)부터 5V 로직 레일, 12V 자동차 액세서리 회로 및 24V 산업용 제어 버스까지 모든 것을 수용하여 전압 조정 회로를 제거하고 글로벌 BOM 관리를 단순화합니다.
장쑤성 MEIDI에서 제조한 이 버저는 12.5mm 압전 세라믹 다이어프램을 특징으로 하며(경제형 9mm 변형보다 훨씬 더 큼) 단 10mA 이하의 전류 소모로 4000Hz에서 ≥80dB SPL을 제공합니다. 4000Hz 공진 주파수는 인간의 청각 감도 피크(2~4kHz)의 위쪽 가장자리에 위치하여 최소한의 전력 소비로 선명하고 인지 가능한 경고를 제공합니다. 두 가지 기계적 변형은 동일한 전기적 성능을 공유합니다. 매립형 PCB 실장용 PA5.0과 높은 스탠드오프 또는 패널 스루 애플리케이션용 PA6.5입니다.
12*5.5mm 압전 패시브 버저는 예측할 수 없거나 가변적인 공급 전압에 걸쳐 음향 피드백이 필요한 시스템용으로 설계된 12.5mm 스루홀 압전 패시브 버저 플랫폼입니다. 좁은 전압 범위로 제한되는 기존 피에조 부저와 달리 이 시리즈는 1V ~ 30V 피크 대 피크의 구동 신호를 수용하므로 벅 컨버터나 직렬 제한 저항기 없이 리튬 이온 배터리 팩, 5V 로직 레일, 12V 자동차 액세서리 회로 및 24V 산업용 제어 버스에 직접 배포할 수 있습니다.
4000Hz 공진 주파수에서 HNR-1255 시리즈는 인간 청각 중 가장 민감한 영역(2~4kHz)을 대상으로 하여 sub-2kHz 또는 supra-6kHz 대안보다 낮은 SPL 임계값에서 인지성을 보장합니다. 9mm 경제형 제품보다 훨씬 큰 직경 12.5mm의 세라믹 다이어프램은 10mA 이하의 전류 소비로 10cm 거리에서 ≥80dB를 생성하여 배터리 구동식 측정기, 휴대용 의료 장치 및 무선 센서 노드에 탁월한 음향 효율성을 제공합니다.
두 가지 기계적 변형은 동일한 전기적 성능을 공유합니다. 매립형 PCB 장착을 위한 표준 리드 길이를 갖춘 HNR-1255 PA5.0과 높은 스탠드오프 애플리케이션, 전면 패널 삽입 또는 컨포멀 코팅 간격을 위한 확장 리드를 갖춘 HNR-1255 PA6.5입니다. 두 변형 모두 검정색 PBT 하우징(UL94 V-0)을 사용하고 260℃에서 웨이브 솔더링을 지원하고 350℃에서 수동 재작업을 지원합니다.
| 매개변수 | HNR-1255 PA5.0 | HNR-1255 PA6.5 |
| 리드 길이 / 스탠드오프 | 5.0mm 표준 | 6.5mm 확장 |
| 일반적인 장착 | 플러시 PCB 표면 | 높은 / 패널 관통 |
| 공진주파수 | 4000±500Hz | 4000±500Hz |
| 작동 전압 | 1~30VDC | 1~30VDC |
| 10cm의 사운드 출력 | ≥ 80dB | ≥ 80dB |
| 현재 소비 | 10mA 이하 | 10mA 이하 |
| 정전 용량 | 12 ± 40%nF | 12 ± 40%nF |
| 작동 온도 | -20 ℃ ~ +70 ℃ | -20 ℃ ~ +70 ℃ |
| 치수(직경×H) | 12.5×5.5mm | 12.5×5.5mm |
| 무게 | 0.60±0.2g | 0.60±0.2g |
| 하우징 재질 | 검정색 PBT | 검정색 PBT |
1~30V 초광대역 드라이브 호환성 - 단일 셀 리튬 이온(3.0~4.2V), 5V 로직, 12V 자동차 및 24V 산업용 버스 전반에 걸쳐 전압 조정 회로를 제거합니다.
4000Hz 청각 최적 지점 공명 — 최소한의 전력 소비로 인간의 인지성을 극대화하도록 배치되었습니다. 최소한의 전력 소비로 인간의 인지성을 극대화하도록 배치되었습니다."
10mA 미만 전류 소비 — 5Vp-p, 4000Hz 구형파에서; 무선 계측에서 직접 MCU GPIO 구동 및 배터리 수명 연장 가능
12.5mm 확장 세라믹 직경 - 9mm 변형보다 다이어프램 면적이 54% 더 큽니다. 더 넓은 면적은 이론적으로 음향 효율성을 향상시킵니다.
이중 리드 길이 플랫폼 - PA5.0 및 PA6.5는 하나의 전기 BOM을 공유합니다. 회로 재설계 없이 조립 시 기계적 선택이 이루어집니다.
수리에 강한 PBT 하우징 - 260℃ 웨이브 솔더링과 350℃ 수동 재작업을 견딥니다. 로트 코드 표시를 통한 10년 배치 추적성
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 패시브 버저 | — |
| 정격전압 | 5VDC | 피크 대 피크 기준 |
| 작동 전압 | 1~30VDC | 드라이브 신호 범위 |
| 공진주파수 | 4000±500Hz | 5Vp-p, 25℃에서 |
| 주파수 허용오차 | ±12.5% | 배치 일관성 |
| 사운드 출력 | ≥ 80dB | 5Vp-p, 10cm, 4000Hz에서 |
| 현재 소비 | 10mA 이하 | 5Vp-p, 4000Hz에서 |
| 정전 용량 | 12 ± 40%nF | 1kHz, 25℃에서 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |

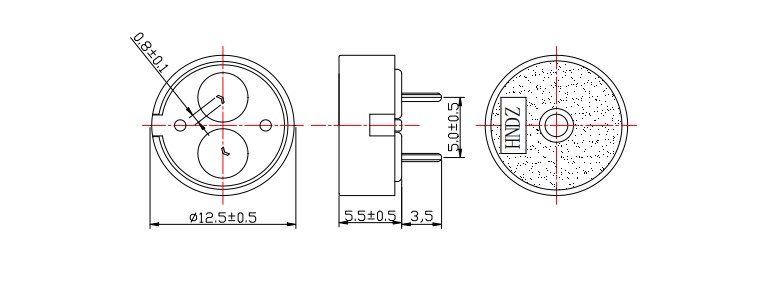

| 치수(직경×H) | 12.5×5.5mm | 핀을 제외한 몸체 |
| 무게 | 0.60±0.2g | 전형적인 |
| 하우징 재질 | 검정색 PBT | UL94 V-0 |
| 핀 직경 | 0.5mm 일반 | 주석도금동 |
| 장착 유형 | 스루홀 | PA5.0 / PA6.5 리드 옵션 |

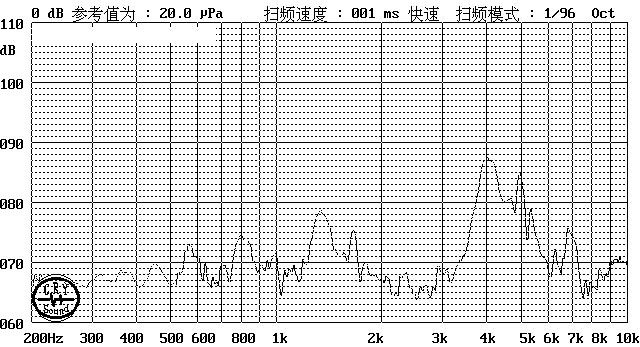

•음압: 83 – 86dB(평균 84.3dB)
•전류: 0.63~0.78mA(평균 0.70mA)
• 정전용량: 11.7~14.2nF
•직경: 11.97 – 12.05mm
•높이: 5.51~5.55mm
스마트 유틸리티 계량기 - 3.6V 리튬 1차 전지로 작동하는 가스, 물, 전기 계량기의 변조 경고, 통신 실패 경고 및 배터리 부족 경고음 제공
휴대용 의료 진단 - 휴대용 혈당 모니터 및 맥박 산소 측정기의 테스트 완료 신호음, 보정 상태 경고음 및 오류 경고
산업용 센서 네트워크 - 12V/24V 필드버스 구동 IoT 노드 및 원격 원격 측정 장치에 대한 오류 경보 및 임계값 알림
자동차 애프터마켓 전자 장치 - 주차 센서, 타이어 공기압 모니터 및 대시캠 음성 안내를 위한 12V 액세서리 버스 통합
배터리 관리 시스템 - 리튬 이온 팩 보호 회로의 과충전, 열폭주 및 셀 불균형 청각적 경고
보안 액세스 제어 — 독립형 12V 또는 PoE 추출 전원 구성에서 도어 강제 열림, 잘못된 배지 및 배터리 부족 경고
| 설계 요구 사항 | HNR-1255 시리즈의 장점 |
| 불확실한 최종 시스템 전압 | 1~30V 범위는 단일 셀부터 24V 버스까지입니다. 5V 프로토타입, 부품 변경 없이 12V 배포 |
| 배터리 수명이 중요한 애플리케이션 | 5Vp-p에서 10mA 이하, 연속 톤 애플리케이션에서 배터리 수명을 크게 연장합니다. |
| 인적 요소 경고 설계 | 4000Hz는 2~4kHz 청각 피크에 해당합니다. 인간의 인지성을 최대화하도록 배치됨 |
| 이중 조립 구성 | 로우 프로파일 PCB용 PA5.0; 패널 실장 또는 코팅 간격 요구 사항을 위한 PA6.5 - 동일한 전기 BOM |
| 수리 및 개조 시장 | 검정색 PBT는 350℃ 수동 납땜에도 견딥니다. 기존 12mm 스루홀 설치 공간과 핀 호환 가능 |
HNR-1255 시리즈 압전 소자는 저항성 부하가 아닌 용량성 부하(공칭 12nF)를 제공합니다. 드라이브 회로 선택은 전압 레벨과 톤의 복잡성에 따라 달라집니다.
| 드라이버 유형 | 전압 범위 | 구성 | 권장 변형 |
| 마이크로컨트롤러 GPIO | 3.3V / 5V | 푸시풀 구형파 | PA5.0; ≥10mA 소스 성능 확인 |
| 오픈 컬렉터 트랜지스터 | 5V / 12V | 풀업 저항이 있는 NPN | 변형; 1kΩ 베이스 저항기(통상) |
| 전용 피에조 드라이버 IC | 5V~30V | 내장형 차지 펌프 | 고전압 스탠드오프 공간을 위한 PA6.5 |
| 논리 게이트 버퍼 | 5V | 74HC 시리즈 토템폴 | PA5.0; 직접 주파수 정확도 구동 |
| 오디오 증폭기 | 5V~30V | 사인파 또는 구형파 | 변형; 출력 임피던스 << 1kΩ 확인 |
권장 드라이브 신호: 사양 검증을 위한 구형파, 4000Hz, 50% 듀티 사이클, 5Vp-p. SPL은 비공진을 감소시킵니다. 4000Hz를 벗어나는 주파수에서는 출력이 크게 떨어집니다.
MEIDI는 통계적 공정 제어를 갖춘 전용 압전 조립 라인에서 12*5.5mm 압전 패시브 버저를 제조합니다. 각 생산 로트는 다음 과정을 거칩니다.
•주파수 검증 — 4000Hz ±500Hz에서 100% 공진 주파수 테스트

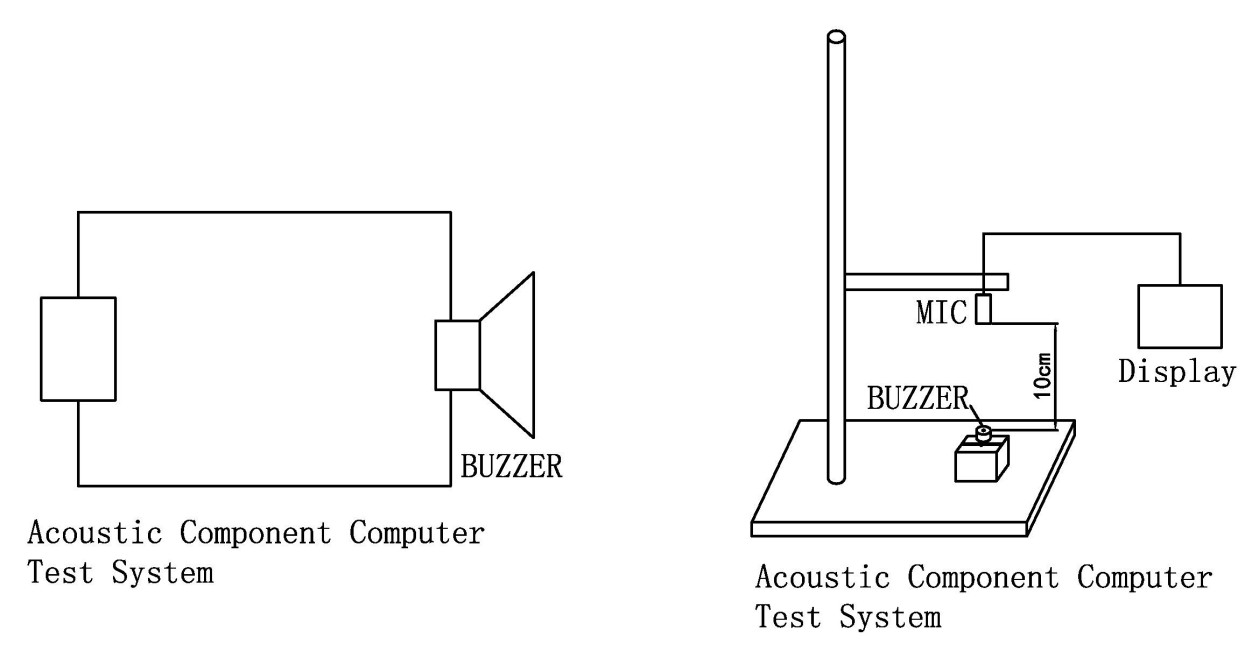

•SPL 일괄 샘플링 — 5Vp-p, 10cm에서 통계적 음압 검증
• 정전 용량 검사 - 드라이브 회로 일치를 위한 12nF 허용 오차 검사
•열 노화 — 최대 +70℃에서 48시간 작동
•습도 노출 - 사양에 따라 48시간 습도 노출(50±5°C, 90-95% RH)
•납땜성 검증 — 260℃ Wetting Balance
하우징에 로트 코드를 표시하면 생산 날짜, 테스트 데이터 및 원자재 배치에 대한 추적이 가능합니다. 보유기간 : 10년.
1. 3.3V 마이크로컨트롤러 GPIO 핀에서 HNR-1255 시리즈를 직접 구동할 수 있나요?
예, 현재 한도 내에서 가능합니다. 3.3Vp-p에서 12nF 용량성 부하는 4000Hz에서 약 6~7mA를 소모합니다. 실제 측정으로 확인하세요. SPL은 5Vp-p 사양보다 낮습니다. 샘플로 출력을 확인합니다. 최대 출력을 위해서는 5V 로직 버퍼 또는 트랜지스터 드라이버 스테이지를 사용하십시오. 1~30V 작동 범위는 버저가 3.3V 드라이브로 인해 손상되지 않도록 보장합니다. 단순히 정격 음향 출력 이하로 작동합니다.
2. PCB 레이아웃에서 PA5.0과 PA6.5의 실질적인 차이점은 무엇입니까?
전기적, 음향적 성능은 동일합니다. 차이점은 기계적입니다. PA5.0은 PCB 표면에 매립형으로 장착할 수 있는 표준 리드 길이를 갖고 있는 반면, PA6.5는 베젤을 통한 전면 패널 삽입, 컨포멀 코팅 여유 공간, 열-공기 흐름 간격 등 더 큰 스탠드오프가 필요한 애플리케이션을 위한 확장 리드를 제공합니다. 두 변형 모두 동일한 PCB 구멍 패턴과 금지 영역을 공유합니다. 대체에는 회로나 레이아웃 변경이 필요하지 않습니다.
3. 실제 환경에서 4000Hz 주파수는 2700Hz 대안과 어떻게 비교됩니까?
4000Hz는 인간의 청각 민감도 피크인 2~4kHz의 위쪽 가장자리에 위치하므로 조용하고 중간 정도의 주변 소음(사무실, 가정, 의료 시설)에서 2700Hz보다 더 잘 인식됩니다. 그러나 2700Hz는 고주파 산업 소음(3kHz 이상의 모터, 압축기)을 더 효과적으로 통과시킵니다. 실내 소비자, 의료 및 사무실 환경의 경우 4000Hz는 더욱 선명하고 "긴급한" 음색 특성을 제공합니다. 공장 바닥과 엔진실의 경우 2700Hz가 바람직할 수 있습니다. HNR-1255 시리즈는 이전 시나리오에 최적화되어 있습니다.
4. 커패시턴스 허용 오차가 ±40%인 이유는 무엇이며, 이것이 내 드라이버 설계에 어떤 영향을 줍니까?
압전 세라믹 커패시턴스는 재료 배치, 전극 면적 및 유전체 두께에 따라 다릅니다. 이 부저 클래스에는 ±40% 공차(7.2~16.8nF)의 공칭 12nF가 일반적입니다. 실제로 샘플 배치는 11.7~14.2nF로 측정되었습니다. 드라이버 설계의 경우 지정된 커패시턴스 허용 오차 범위에 맞게 출력단의 크기를 조정하십시오. 드라이버 설계의 경우 스위칭 주파수에서 최악의 경우 16.8nF 부하에 맞게 출력단의 크기를 조정하십시오. 4000Hz에서 16.8nF에는 최대 13mA의 피크 충전 전류가 필요하지만 여전히 소신호 트랜지스터 성능 내에서 충분합니다. GPIO 구동이 미미한 경우 100Ω 직렬 저항이 돌입 전류를 제한할 수 있습니다.
5. 이 부저를 30V에서 연속적으로 동작시킬 수 있으며, 예상 수명은 얼마나 됩니까?
최대 30V는 생존 등급이지 지속적인 작동 권장 사항은 아닙니다. 30Vp-p에서 압전 소자는 최대 기계적 응력과 유전 가열을 경험합니다. 연속 톤 애플리케이션의 경우 MEIDI는 전극 접착력과 세라믹 무결성을 보존하기 위해 구동 전압을 제한하거나 듀티 사이클 제어를 구현할 것을 권장합니다. 특정 작동 조건에서의 수명 데이터는 MEIDI에 문의하세요. 지속적인 경보 애플리케이션의 경우 정격 전압 또는 듀티 사이클이 이에 비례하여 수명을 연장합니다.
기술 데이터시트, 드라이브 회로 애플리케이션 노트, 4000Hz 음향 특성화 데이터 또는 OEM 구성 논의가 필요한 경우 요구 사항을 제출하세요. MEIDI 애플리케이션 엔지니어링 팀은 일반적으로 기술 문서 및 대량 가격을 영업일 기준으로 1일 이내에 응답합니다.
