17*8mm 압전 패시브 버저

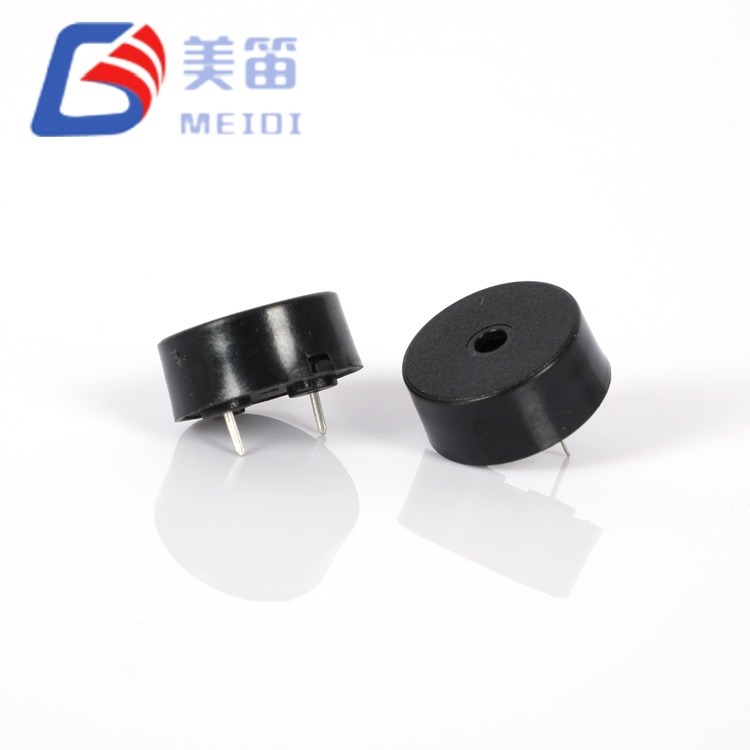

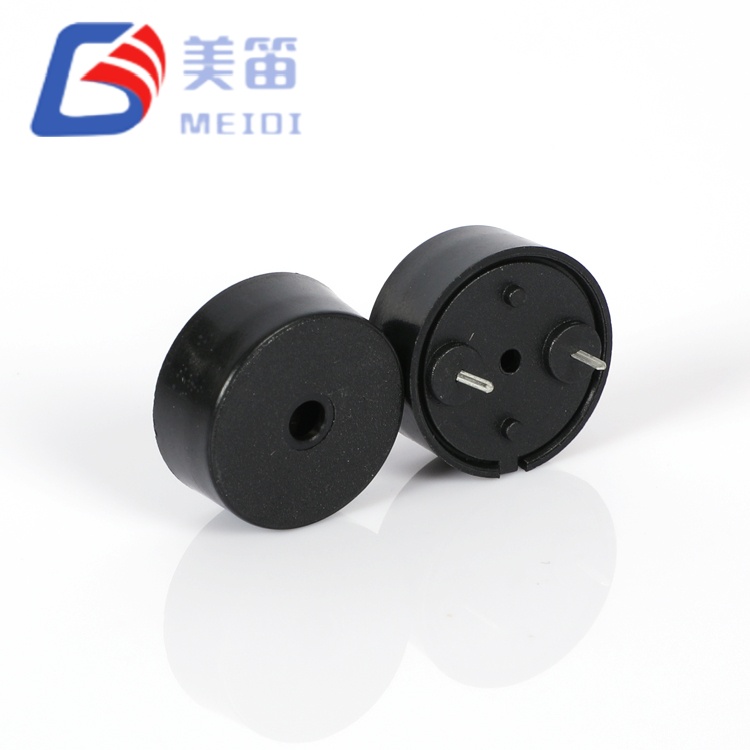

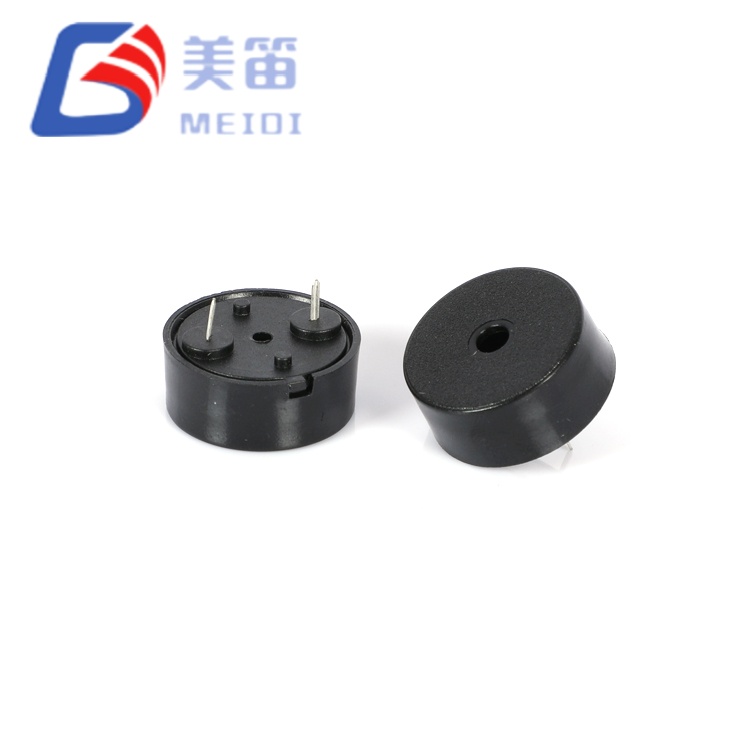

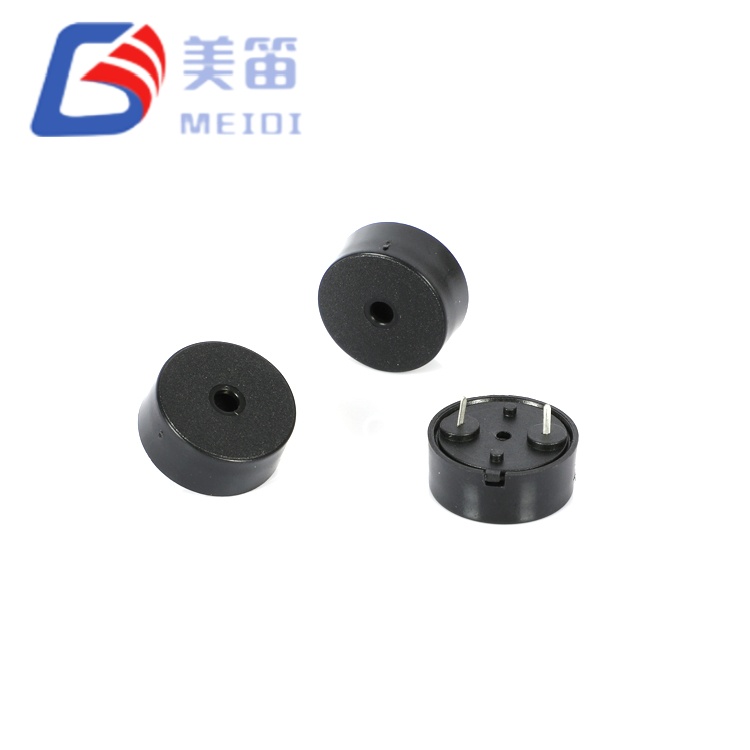

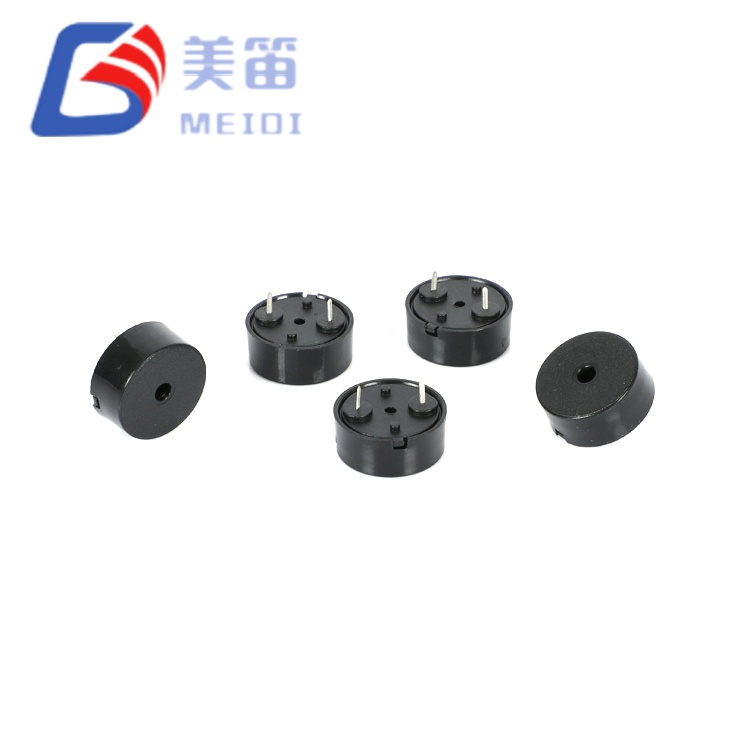

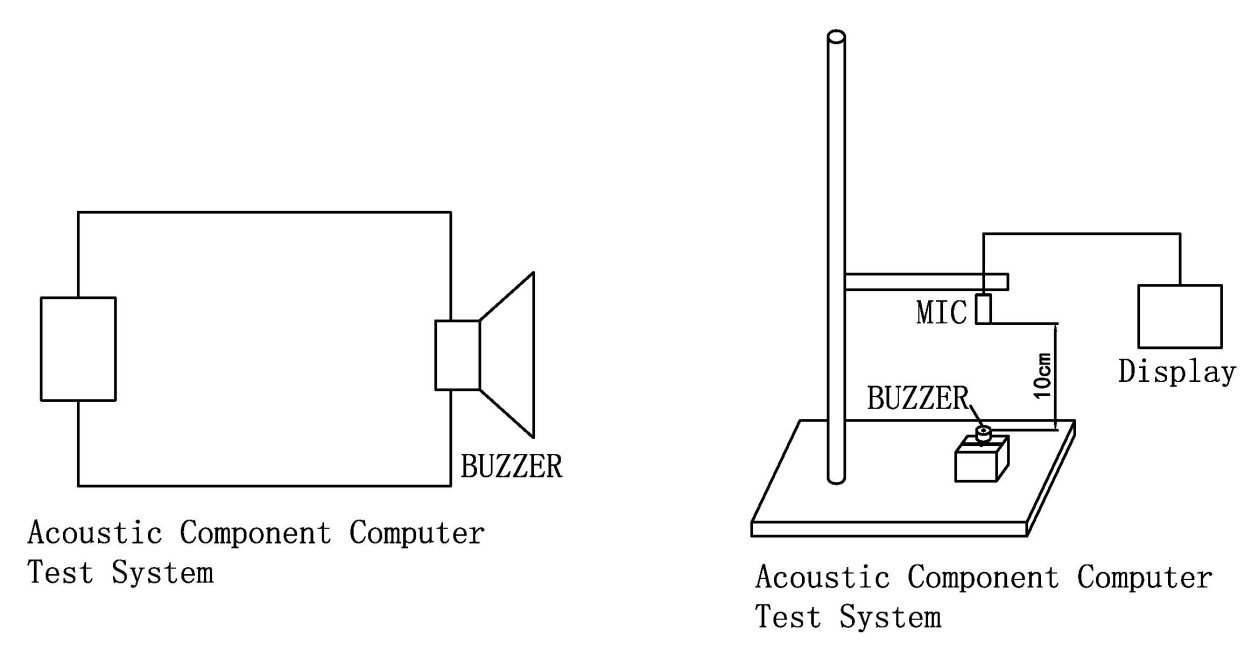

17*8mm 압전 수동 버저는 3000Hz와 2000Hz의 두 가지 주파수 변형을 제공합니다. 동일한 Φ17×8mm 스루홀 패키지. 둘 다 수동 압전 음향기입니다. 외부 AC 드라이브 파형을 사용하여 가청 톤을 생성합니다. 왜냐하면 설치 공간, 핀 간격 및 하우징 치수는 두 모델 간에 공유됩니다. 단일 PCB 레이아웃은 기계적 변경 없이 두 주파수 중 하나를 수용할 수 있습니다. HNR‑1708은 3000Hz에서 ≥85dB를 제공하는 반면, HNR‑1708 PA10은 ≥75dB를 제공합니다. 2000Hz에서 둘 다 12Vp-p 구형파를 사용하여 10cm에서 측정되었습니다. 현재 소비 두 변형 모두 5mA 이하로 유지됩니다. 검정색 PBT 하우징 및 1–30Vp‑p 작동 범위로 인해 이 시리즈는 광범위한 실내 장비에 적합합니다. 호스트 마이크로 컨트롤러 또는 전용 발진기가 구동 신호를 공급하는 곳입니다.

동일한 설치 공간에서 3000Hz(HNR‑1708) 또는 2000Hz(HNR‑1708 PA10)의 두 가지 주파수 선택

패시브 설계 - 공진 주파수에서 외부 구형파 또는 PWM 드라이브 필요

12Vp-p 정격, 1~30Vp-p 작동 범위, ≤5mA 전류 소모

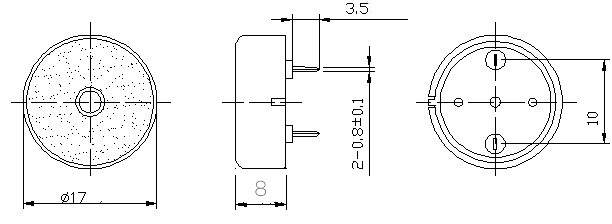

Φ17.0×8.0mm 검정색 PBT 스루홀 패키지, 웨이브 및 수동 납땜 호환

작동 온도: -20℃ ~ +70℃ 연속

모델 선택 가이드

HNR‑1708과 HNR‑1708 PA10 사이의 선택은 주로 원하는 사항에 따라 다릅니다. 경고 빈도 및 음압 요구 사항. 더 높은 HNR‑1708 3000Hz 톤 및 ≥85dB 출력은 다음과 같은 환경에 더 적합합니다. 산업 경고와 같이 더 날카롭고 더 관통하는 소리가 유익합니다. 배경 소음이 보통인 지역에서 작동하는 패널 또는 장비. HNR‑1708 PA10은 ≥75dB의 낮은 2000Hz에서 작동하여 덜 방해적이고 조용한 설정에 더 적합한 톤 의료 기기 알림이나 주거용 센서 등.

두 모델 모두 동일한 Φ17mm 설치 공간, 핀 레이아웃 및 8mm를 공유하기 때문에 높이에 따라 단일 PCB 설계를 하나의 변형으로 검증한 다음 애플리케이션 요구 사항이 변경됨에 따라 다른 것과 함께 배포됩니다. 둘 다 수락 1~30Vp-p 드라이브 신호 및 5mA 이하 소비, 따라서 동일한 드라이버 회로 두 모델 모두에 사용할 수 있습니다. 무게 차이 — HNR‑1708의 경우 1g 대 HNR‑1708 PA10의 경우 1.4g — 약간 다른 점을 반영합니다. 더 낮은 공진 주파수를 생성하는 내부 구조.

동일한 제품 내에서 두 주파수를 모두 요구하는 애플리케이션의 경우 제품군인 HNR‑1708 시리즈를 사용하면 설계자가 단일 PCB를 비축할 수 있습니다. 두 가지 음향 시그니처를 제공하면서 하우징 디자인을 통해 기계 설계 오버헤드.

드라이브 회로 권장 사항

패시브 압전 버저로서 두 HNR‑1708 변형 모두 외부 AC가 필요합니다. 소리를 내기 위한 신호. PWM 출력을 위해 구성된 마이크로컨트롤러 GPIO 듀티 사이클이 50%인 목표 주파수(3000Hz 또는 2000Hz)가 가장 높습니다. 일반적인 접근 방식. 3.3V 또는 5V 로직 시스템의 경우 간단한 트랜지스터 버퍼 더 높은 SPL을 위해 신호를 전체 12Vp-p 정격 레벨로 변환할 수 있습니다.

부하의 용량성 특성 — HNR‑1708의 경우 약 12nF 및 HNR‑1708 PA10의 경우 25nF — 전류 스파이크가 각 에지에서 발생함을 의미합니다. 구동파형. 작은 직렬 저항기(일반적으로 100~330Ω)는 SPL에 큰 영향을 주지 않고 피크 전류를 제한합니다. 배터리 구동용 설계에 따라 평균 전류 소비량이 5mA 이하이므로 이 부저를 경제적으로 만들 수 있습니다. 코인 셀이나 소형 리튬 이온 팩에서도 작동됩니다.

납땜은 웨이브(260℃, 4~6s) 및 수동(350℃, 2~5s)에 적합합니다. 방법. 하우징과 납땜 욕조 사이에 ≥2.0mm를 유지하십시오.

응용 시나리오

HNR‑1708의 3000Hz 톤을 활용하는 산업용 경고 표시기 공장 바닥의 기계 소음을 차단합니다.

의료 기기 알림(주입 펌프, 생체 신호 모니터) HNR‑1708 PA10의 2000Hz 톤은 조용한 병동에서 덜 방해적인 경보를 제공합니다.

동일한 PCB를 채울 수 있는 스마트 홈 센서 및 초인종 경고 피치에 대한 지역적 선호도에 따라 변형됩니다.

트랜지스터를 사용하여 3.7V 배터리로 구동되는 휴대용 테스트 장비 구동 전압을 높이고 5mA 이하의 소비량으로 런타임을 연장합니다.

구역별로 서로 다른 신호음을 요구하는 다중 구역 알람 패널 — HNR‑1708 상태 알림을 위한 중요 경고 및 HNR‑1708 PA10 - 둘 다에 대한 단일 PCB 설계.

지침

1.직류전압을 직접 인가하지 마십시오. 두 변형 모두 AC 구동 신호가 필요합니다. 소리를 생성합니다. 지속적인 DC는 압전 소자를 손상시킬 수 있습니다.

2. 하우징이 밀봉되어 있지 않습니다. 물, 플럭스 잔류물 또는 세척 용제 방지 사운드 포트에 들어가지 마세요.

3. 부식성 환경에서는 부저를 보호된 인클로저에 설치하거나 단자에만 컨포멀 코팅을 적용하십시오.

4. SPL은 구동 전압과 파형에 따라 달라집니다. 드라이버 단계를 확인하십시오. 용량성 부하에서 필요한 전압 스윙을 충족합니다.

5. 음향 포트를 방해하지 않도록 유지하세요. 부분적으로만 덮어도 감소할 수 있습니다. 몇 데시벨씩 출력됩니다.

6. 핀 산화를 방지하기 위해 조립할 때까지 밀봉된 건조 포장에 보관하십시오.

FAQ

1. HNR‑1708과 HNR‑1708 PA10 중에서 어떻게 선택합니까?

3000Hz, ≥85dB의 경우 HNR‑1708을 선택하세요. 산업 환경이나 소음이 심한 환경에 적합합니다. 2000Hz, ≥75dB의 경우 HNR‑1708 PA10을 선택하세요. 의료 또는 주거 환경에 더 적합합니다. 둘 다 동일한 치수와 핀아웃을 공유하므로 PCB 레이아웃이 변경되지 않습니다.

2. 이 버저를 마이크로컨트롤러 핀에서 직접 구동할 수 있나요?

예, 핀이 충분한 전류를 공급할 수 있고 로직 레벨이 1~30Vp-p 범위. 3.3V 또는 5V 마이크로컨트롤러의 경우 트랜지스터 버퍼는 다음과 같습니다. 더 높은 전압 스윙과 더 큰 출력을 달성하는 것이 좋습니다.

3. 구동 신호에는 어떤 주파수를 사용해야 합니까?

HNR-1708의 경우 3000Hz를 사용하고 HNR-1708 PA10의 경우 2000Hz를 사용합니다. ±500Hz로 인해 허용 오차, 프로토타이핑 중 주파수 스윕을 통해 정확한 피크 SPL을 식별할 수 있습니다. 특정 배치에 대해. MEIDI는 특성화 곡선을 제공할 수 있습니다.

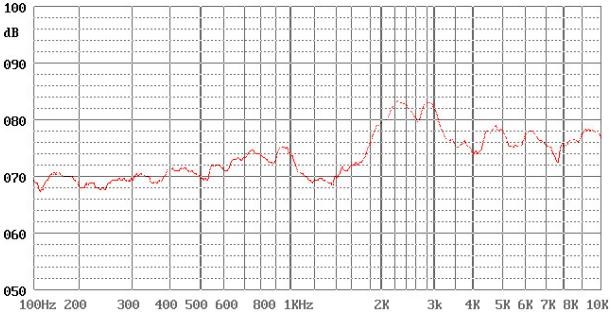

4. HNR‑1708 테스트 보고서가 다른 모델을 기반으로 하는 이유는 무엇입니까?

현재 사용 가능한 보고서는 5Vp-p/4000Hz에서 HNR-1707 데이터를 참조. 12Vp-p/3000Hz에서 HNR-1708-특정 테스트 데이터는 MEIDI에 문의하세요.

5. HNR‑1708 시리즈는 배터리 구동 장치에 적합합니까?

예. 5mA 이하의 전류 소모와 1~30Vp-p 작동 범위로 인해 실용적입니다. 배터리 작동을 위해. 부스트 컨버터 또는 트랜지스터 버퍼는 저전압 배터리에서 더 높은 SPL이 필요한 경우 전압을 구동합니다.

기술문의

데이터시트의 경우 드라이브 회로 참조 설계, 주파수 스윕 데이터 또는 HNR‑1708 시리즈에 대한 변형 선택 지원, MEIDI에 문의하세요. 신청 세부 사항. 엔지니어링 응답은 일반적으로 영업일 기준 1일 이내에 이루어집니다.
