14*4mm 압전 패시브 버저

하나의 공유 폼 팩터에 두 개의 음향 출력 계층을 갖춘 MEIDI 14*4mm 압전 패시브 버저 시리즈는 설계 팀의 조달을 간소화합니다. 두 변형 모두 Φ13.8 × 4.0mm를 측정하고 4000Hz에서 공명하므로 엔지니어는 PCB 레이아웃을 재작업하거나 회로를 구동하지 않고도 음압 레벨을 교환할 수 있습니다. 표준 HNR-1404는 ≥5mA를 소모하면서 ≥70dB를 생성합니다. 고출력 HNR-1404 PA7.5는 10mA 이하에서 80dB 이상에 도달합니다. 각각은 1V ~ 30V 범위의 외부 구형파 또는 PWM 신호로 실행되며 드라이브 매개변수 변경을 통해 조정 가능한 톤을 지원합니다. 자기적으로 민감한 환경에 적합한 코일이 없는 압전 구조로 제공되는 이 버저는 스루홀 핀이 있는 검은색 PBT 하우징으로 제공되며 수동 납땜과 호환됩니다.

문의 보내기

제품 설명

보드 공간이 제한되어 있지만 명확한 청각적 경고가 여전히 필요한 설계의 경우, 14*4mm 압전 수동 버저는 Φ13.8×4.0mm 관통 구멍에서 4000Hz 수동 버저를 제공합니다. 패키지. 두 가지 SPL 옵션은 동일한 설치 공간을 공유합니다. 표준 변형 출력 ≥70dB 5mA 이하를 소모하는 동안 HNR-1404 PA7.5는 사운드 레벨을 80dB 이상으로 증가시킵니다. 10mA 이하. 두 모델 모두 1~30Vp-p AC 드라이브 신호를 수용하여 설계자에게 완벽한 기능을 제공합니다. 외부 파형을 통해 주파수와 볼륨을 제어합니다. 검정색 PBT 하우징 1그램 미만의 중량복 휴대용 기기, 소형 센서 및 공간에 민감한 마이크로컨트롤러 또는 전용 오실레이터가 이미 설치된 산업용 표시기 톤을 생성하는 데 사용할 수 있습니다.

하나의 설치 공간에서 두 가지 SPL 등급 — ≥70dB(표준) 또는 ≥80dB(PA7.5)

패시브 설계 - 4000Hz에서 외부 구형파 또는 PWM 필요

5Vp-p 정격, 1~30Vp-p 작동 범위

Φ13.8×4.0mm 검정색 PBT 스루홀, 0.6g(표준) / 0.67g(PA7.5)

기술 사양

매개변수	HNR‑1404 / HNR‑1404L	HNR‑1404 PA7.5	테스트 조건/주의사항
제품 유형	압전 패시브 버저	압전 패시브 버저	—
정격전압	5Vp-p	5Vp-p	피크 대 피크
작동 전압	1~30Vp-p	1~30Vp-p	드라이브 신호 범위
공진주파수	4000Hz	4000Hz	정격 전압에서
10cm의 사운드 출력	≥70dB	≥80dB	4000Hz 구형파, 5Vp‑p
현재 소비	5mA 이하	10mA 이하	4000Hz 구형파, 5Vp‑p
작동 온도	-20 ℃ ~ +60 ℃	-20 ℃ ~ +70 ℃	마디 없는
보관 온도	-30℃ ~ +70℃	-30 ℃ ~ +80 ℃	비작동
치수(직경×H)	Φ13.8±0.4×4.0±0.5mm	Φ13.8±0.4×4.0±0.5mm	본체만
무게	0.6±0.1g	0.67±0.1g	전형적인
하우징 재질	검정색 PBT	검정색 PBT	—
정전 용량	12 ± 40%nF	12 ± 40%nF	참고용입니다. 샘플별이 아닌
장착 유형	스루홀	스루홀	수동 납땜 권장

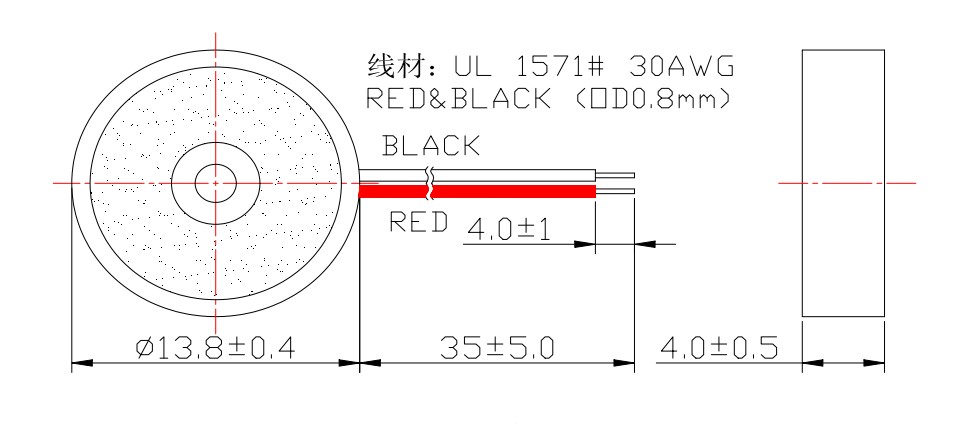

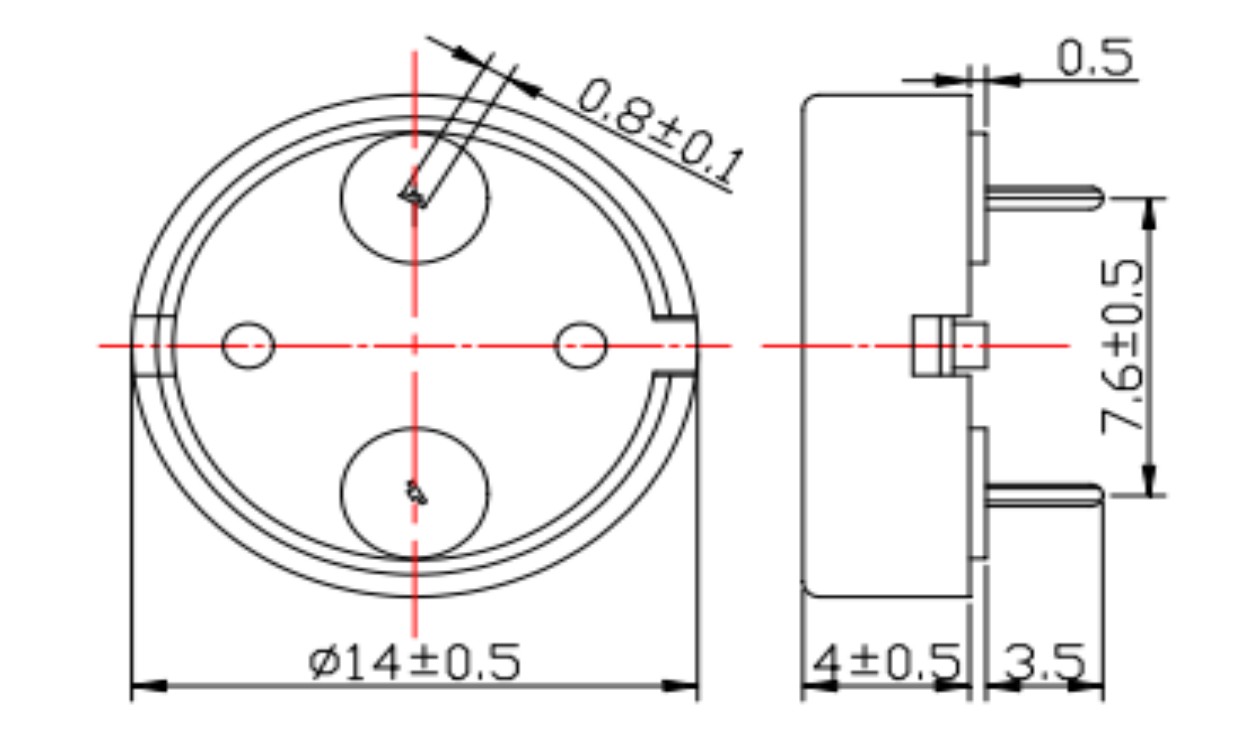

HNR-1404 PA7.5 high-output variant dimensions

변형 비교

두 모델의 핵심 차이점은 음압과 온도 범위에 있습니다. 표준 HNR‑1404/L은 저전류 표시기(≤5mA, ≥70dB)용으로 설계되었습니다. 최대 +60℃까지 작동합니다. HNR‑1404 PA7.5는 더 높은 전류(10mA 이하)를 교환합니다. 출력이 10dB 증가하고 작동 온도가 +70℃까지 확장되어 가청도나 열 여유가 중요한 환경에 더 적합합니다. 둘 다 동일한 공진 주파수, 핀아웃 및 하우징 크기를 공유하므로 선택은 PCB 레이아웃에 영향을 미치지 않습니다.

드라이브 및 조립 노트

패시브 음향기로서 이러한 버저에는 외부 AC 파형이 필요합니다. 마이크로컨트롤러 GPIO 50% 듀티 사이클로 4000Hz 구형파를 생성하는 것이 일반적인 구성입니다. 용량성 부하(약 12nF)는 각 에지에서 전류 스파이크를 발생시킵니다. 작은 직렬 저항기 (100~220Ω)은 눈에 띄는 SPL 손실 없이 피크 전류를 제한할 수 있습니다. 1~30Vp-p 입력 범위는 3.3V 또는 5V 로직에 직접 연결을 허용하지만 트랜지스터 버퍼는 더 높은 SPL이 필요할 때 권장됩니다.

수동 납땜: 철 온도 350±10℃, 2~5초 유지, 최대 2~3주기. 하우징에서 납땜 접합부까지 ≥2.0mm를 유지합니다.

신뢰성 테스트 및 생산

테스트 항목	상태	수락 기준
습기	50 ± 5 ℃, 90-95% RH, 48시간	복구 후 모든 사양 만족
고온	+80 ± 2 ℃, 48시간	복구 후 모든 사양 만족
저온	-30±2℃, 48시간	복구 후 모든 사양 만족
온도 사이클링	-30 ℃ ← +80 ℃, 30분 드웰, 5사이클	복구 후 모든 사양 만족
떨어지다	75 cm ~ 10 mm 견목, 3방울	외관 및 전기적 성능 검증
진동	10~55Hz, 1.0mm 진폭, XYZ, 0.5h	기계적 또는 전기적 성능 저하 없음
납땜 내열성	250 ± 5 ℃, 10 ± 0.5 s, 간격 2.0 mm	크기와 성능이 사양을 충족합니다.

MEIDI는 각 장치에 대해 100% 음향 검사를 수행하고 모든 생산 로트에서 샘플링을 수행합니다. ISO9001 시스템에 따른 위의 프로토콜에 대한 것입니다.

MEIDI buzzer production and testing area

Precision test instruments for buzzer components

적용 사례

5mA 이하의 표준 변형이 최소화되는 소형 IoT 센서 및 웨어러블 저전압 MCU 핀으로 직접 구동되는 전력 드레인.

더 큰 소리가 필요한 산업용 휴대용 단말기 및 휴대용 의료 기기 경고; PA7.5 모델은 동일한 범위 내에서 여전히 적합하면서도 ≥80dB를 제공합니다. 4mm 높이 봉투.

두 변형 모두에 대해 동일한 PCB를 사용하여 차별화하는 다중 톤 경보 보드 빈도가 아닌 SPL로 경고 수준을 지정합니다.

테스트 보고서 요약

모델 HNR‑1407(동일 플랫폼)의 참조 데이터는 사이의 SPL 값을 보여줍니다. 4000Hz, 5Vp‑p에서 83~86dB, 최소 ≥70dB를 초과합니다. 현재 판독값 1mA 미만을 유지하십시오. 커패시턴스 측정값은 11.2~12.9nF 이내이며 일관됩니다. 공칭은 12nF입니다. HNR‑1404‑특정 배치 데이터는 MEIDI에 문의하세요.

견본	SPL(dB)	전류(mA)	정전용량(nF)	직경(mm)	높이(mm)
1	85	0.73	11.5	14.01	4.10
2	84	0.82	12.0	13.90	4.05
3	83	0.74	12.1	14.00	4.00
4	85	0.76	11.2	13.98	4.01
5	84	0.78	12.5	13.92	3.98
6	85	0.72	12.1	14.02	4.02
7	83	0.80	12.3	13.89	4.02
8	84	0.79	12.1	14.03	3.99
9	85	0.80	12.4	13.95	4.01
10	86	0.76	12.9	13.98	4.02
