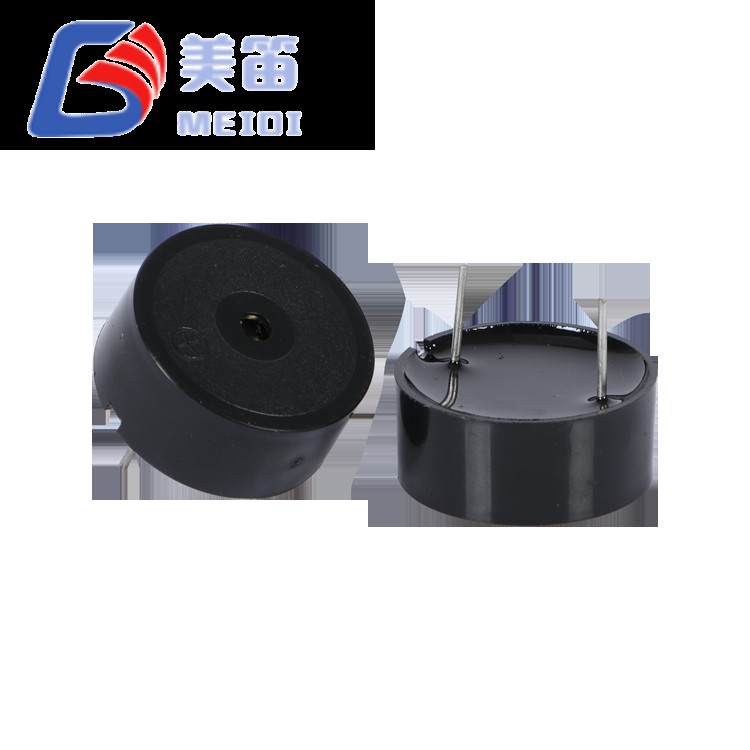

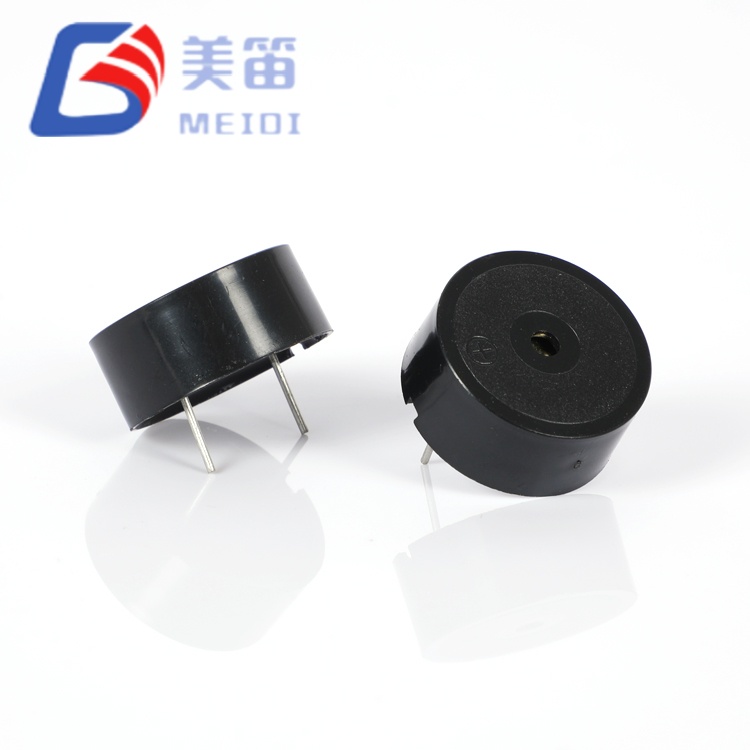

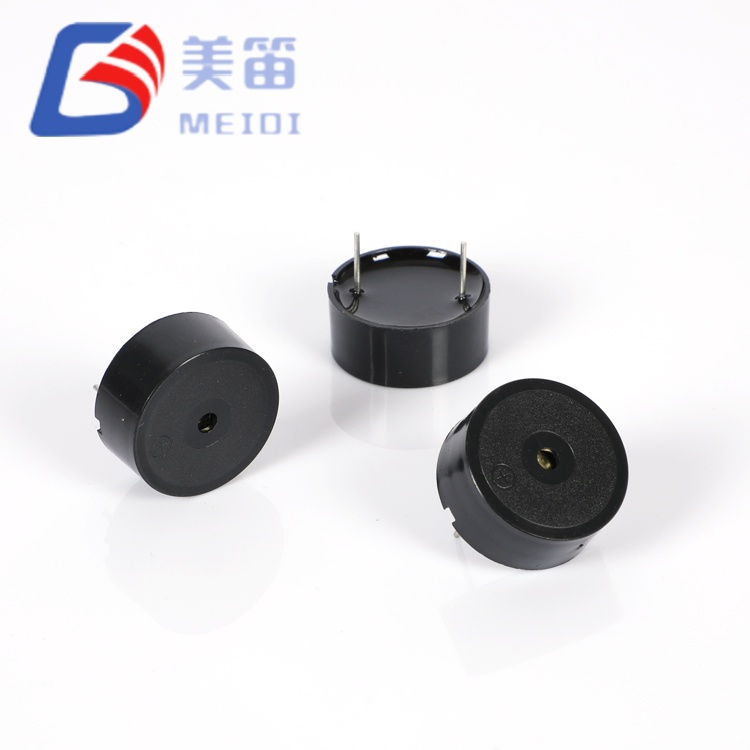

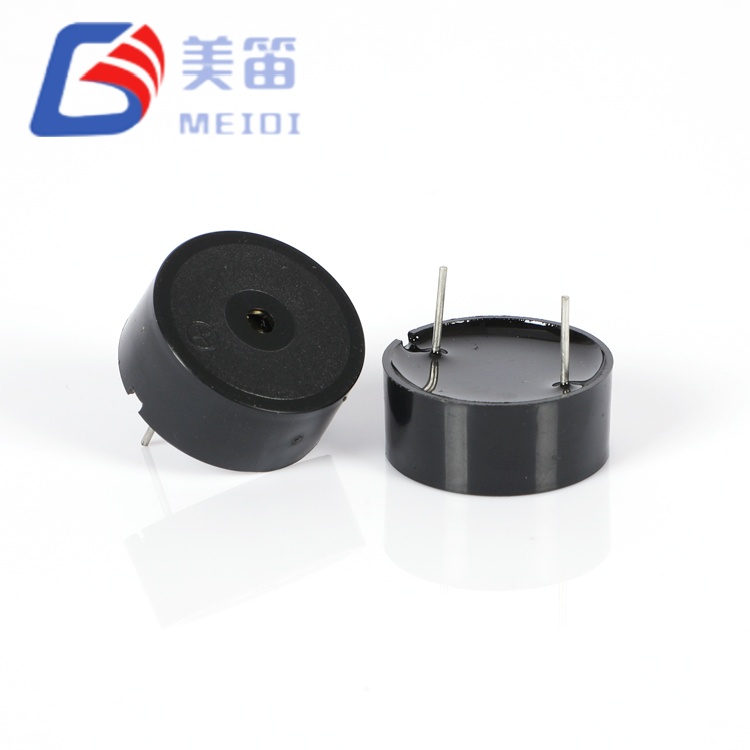

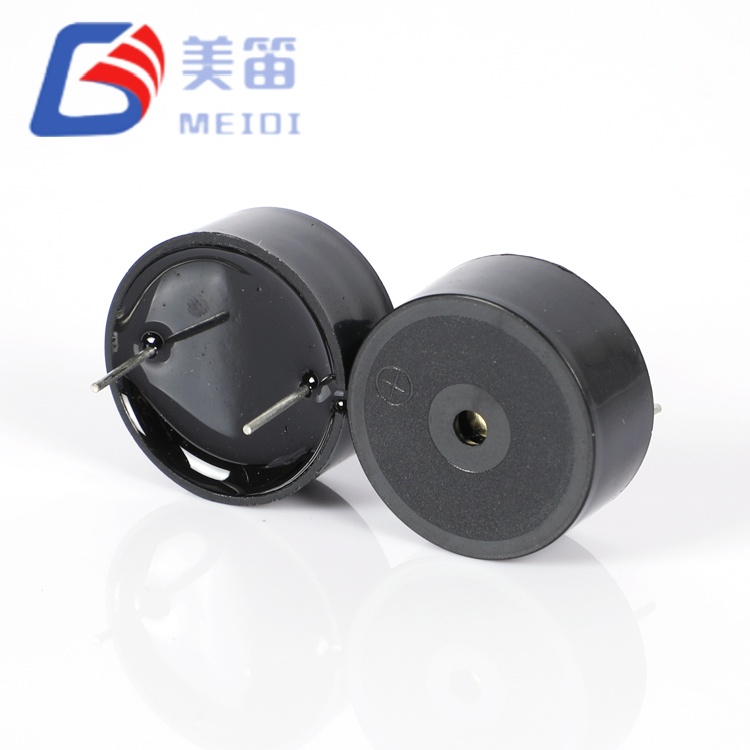

자체 톤을 생성하는 능동 버저와 달리 23*10mm 압전 수동 버저는 수동 압전 버저입니다. 외부 AC 파형(일반적으로 구형파 또는 PWM)으로 구동되도록 고안된 음향기 마이크로 컨트롤러 또는 전용 발진기에 의해 공급되는 신호. 3500Hz 공진 주파수 설계자는 최대 음향 출력을 위해 구동 주파수를 조정할 수 있습니다. 12Vp-p 구형파를 공급할 때 10cm에서 ≥85dB. 검정색 PBT 하우징 대책 직경 Φ23mm, 높이 9.8mm로 가장 슬림한 옵션 중 하나입니다. HNR 시리즈. 정격 조건 및 작동 전압에서 전류 소모량이 8mA 이하인 경우 1~30Vp-p 범위의 이 스루홀 구성 요소는 공간이 제한된 설계에 적합합니다. 호스트 컨트롤러는 이미 적합한 출력 핀을 제공합니다.
패시브 설계 - 3500Hz에서 외부 AC 드라이브 필요
12Vp-p 정격, 1~30Vp-p 작동 범위
10cm에서 ≥85dB SPL, 정격 조건에서 ≤8mA 소비
Φ23.0×9.8mm 검정색 PBT 스루홀 패키지, 3g
-20℃ ~ +70℃에서 연속 작동
| 매개변수 | 값 | 테스트 조건/주의사항 |
| 제품 유형 | 압전 패시브 버저 | — |
| 정격전압 | 12Vp-p | 피크 대 피크 |
| 작동 전압 | 1~30Vp-p | 드라이브 신호 범위 |
| 공진주파수 | 3500±500Hz | 정격 전압에서 |
| 10cm의 사운드 출력 | ≥85dB | 3500Hz 구형파, 12Vp‑p |
| 현재 소비 | 8mA 이하 | 3500Hz 구형파, 12Vp‑p; 사양 ≤8mA; 테스트 보고서 헤더에 5mA 이하로 표시될 수 있음 - 테스트 보고서 참조 |
| 작동 온도 | -20 ℃ ~ +70 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +80 ℃ | 비작동 |

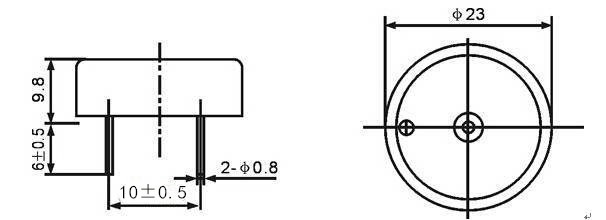

| 치수(직경×H) | Φ23±0.5×9.8±0.5mm | 본체만; 명시되지 않는 한 드로잉 공차 ±0.5mm |
| 무게 | 3g | — |
| 하우징 재질 | 검정색 PBT | — |
| 정전 용량 | 12 ± 40%nF | 사양 헤더별 참조 값. 샘플별로 확인되지 않음 |
| 장착 유형 | 스루홀 | 웨이브 / 수동 납땜 |
23*10mm 압전 수동 버저에는 내부 발진기가 없기 때문에 구동 파형을 공급해야 합니다. 외부적으로. 일반적인 접근 방식은 PWM용으로 구성된 마이크로 컨트롤러 GPIO 핀을 사용하는 것입니다. 50% 듀티 사이클로 3500Hz에서 출력, 트랜지스터를 통해 버퍼링되거나 전용 핀이 충분한 전류를 공급할 수 없는 경우 드라이버. 정격 드라이브 레벨은 12Vp-p입니다. 하지만 장치는 1Vp-p에서 최대 30Vp-p까지 안정적으로 작동하므로 직접 연결이 가능합니다. 더 높은 SPL이 필요한 경우 레벨 변환 후 3.3V 또는 5V 로직으로 전환됩니다.
약 12nF(참고값)의 지정된 정전용량을 고려해야 합니다. 반응성 부하가 순간적으로 더 높아지기 때문에 드라이버 스테이지 설계에 적용됩니다. 각 에지 전환 중 전류. 피크를 제한하기 위해 직렬 저항을 추가할 수 있습니다. 공급 장치가 민감한 경우 전류가 흐르지만 이로 인해 SPL이 감소할 수 있습니다. 빈도 ±500Hz의 허용 오차는 정확한 공진 피크가 장치마다 약간 다를 수 있음을 의미합니다. 최대 SPL을 위해 프로토타입 제작 중 주파수 스윕을 수행하여 식별하는 것이 좋습니다. 주어진 배치에 대한 최적의 구동 빈도.
납땜은 웨이브(260℃, 4~6s)와 수동(350℃, 2~5s) 모두 가능합니다. 하우징과 솔더 배스 사이에 2.0mm 간격이 있는 프로세스입니다.
| 테스트 항목 | 상태 | 수락 기준 |
| 습기 | 50 ± 5 ℃, 90-95% RH, 48시간 | 복구 후 모든 사양이 충족됨 |
| 고온 | +80 ± 2 ℃, 48시간 | 복구 후 모든 사양이 충족됨 |
| 저온 | -30±2℃, 48시간 | 복구 후 모든 사양이 충족됨 |
| 온도 사이클링 | -30 ℃ ← +80 ℃, 30분 드웰, 5사이클 | 복구 후 모든 사양이 충족됨 |
| 떨어지다 | 75 cm ~ 10 mm 견목, 3방울 | 외관 및 전기적 성능 검증 |
| 진동 | 10~55Hz, 1.0mm 단일 진폭, XYZ 축, 총 0.5시간 | 기계적 또는 전기적 성능 저하 없음 |
| 납땜 내열성 | 250 ± 5 ℃, 10 ± 0.5 s, 본체-솔더 거리 2.0 mm | 규격과 성능이 사양을 충족함 |

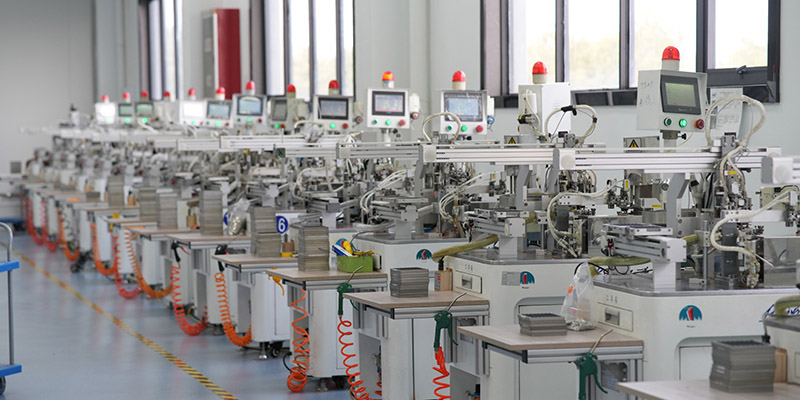

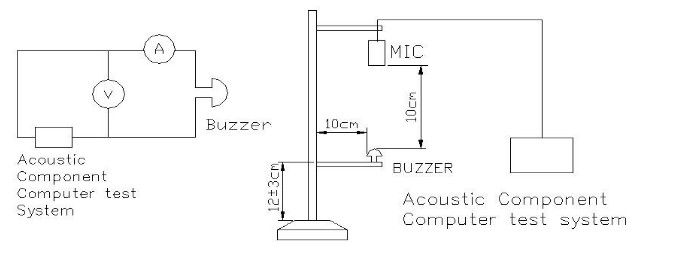

23*10mm 압전 수동 버저는 MEIDI의 활성 버저를 생산하는 동일한 장쑤성 시설에서 조립됩니다. 부저 범위에 속하지만 패시브 아키텍처로 인해 뚜렷한 프로세스 흐름을 따릅니다. 피에조 세라믹 디스크를 금속 기판에 접착한 후 PBT 하우징, 어셈블리는 표준화된 방식을 사용하여 100% 음향 테스트를 거쳤습니다. 12Vp-p, 3500Hz 구형파로 SPL, 주파수 및 전류를 검증합니다. 이것은 위에서 설명한 주기적인 신뢰도 샘플링으로 보완됩니다.
ISO9001 인증을 받은 MEIDI의 품질 시스템은 입고되는 자재 검사, 진행 중인 검사 및 최종 테스트 데이터 로깅. 시설의 수직적 통합 — 사내 금형 제작 및 세라믹 가공 포함 - 반복 가능 지원 제조 결과를 확인하고 두 시험 수량 모두에 대해 안정적인 리드 타임을 유지하는 데 도움이 됩니다. 그리고 대량 주문.
GPIO 핀이 3500Hz 평방을 생성할 수 있는 마이크로컨트롤러 기반 경보 회로 직접 웨이브를 하여 별도의 액티브 버저 모듈이 필요하지 않습니다.
3g의 가벼운 무게로 이점을 누릴 수 있는 휴대용 의료 기기 및 휴대용 측정기 슬림한 9.8mm 프로파일을 갖추고 있으며 호스트 MCU는 이미 경고음을 제공합니다.
단일 다중 채널로 구동되는 여러 음향기가 포함된 산업용 표시기 패널 균일한 주파수 응답을 위해 HNR‑2310A의 일관된 주파수 응답을 사용하는 PWM 컨트롤러 음향 출력.
부저만 활성화되는 가전제품 및 스마트홈 센서 간헐적으로 발생하며 패시브 설계로 대기 전류 감소에 기여 (내부 발진기 정지 무승부 없음)
PWM 주변 장치를 포함하는 교육 및 프로토타이핑 보드로, 학생과 엔지니어가 주파수 의존형 사운드 생성을 실험합니다.
3500Hz에서 12Vp-p 방형파로 기록된 10개 샘플 데이터는 SPL 값을 보여줍니다. 91~94dB 사이에서 최소 ≥85dB를 초과합니다. 현재 측정 범위는 다음과 같습니다. 3.87~4.00mA, 이는 8mA 매개변수 제한 이하 및 5mA 수치 이하 테스트 보고서 헤더에 가끔 언급됩니다. 주파수 판독값은 다음에 속합니다. 3500±500Hz 창을 기준으로 3486~3600Hz. 치수가 확인되었습니다 Φ23×9.8mm 공차까지.
| 견본 | SPL(dB) | 전류(mA) | 주파수(Hz) | 직경(mm) | 높이(mm) |
| 1 | 94 | 3.98 | 3501 | 22.92 | 10.00 |
| 2 | 92 | 4.00 | 3598 | 22.97 | 9.98 |
| 3 | 92 | 3.97 | 3486 | 23.01 | 9.89 |
| 4 | 93 | 3.99 | 3600 | 22.98 | 9.95 |
| 5 | 94 | 3.89 | 3580 | 23.03 | 9.97 |
| 6 | 91 | 3.95 | 3499 | 23.05 | 10.01 |
| 7 | 93 | 3.96 | 3510 | 22.98 | 9.99 |
| 8 | 91 | 3.88 | 3560 | 22.88 | 9.94 |
| 9 | 94 | 3.87 | 3498 | 23.00 | 9.97 |
| 10 | 94 | 3.93 | 3531 | 23.01 | 9.94 |
결론: 합격. 외관, 극성, 테이프 방향이 일치합니다.
1. HNR‑2310A에 DC 전압을 직접 적용하지 마십시오. 교대가 필요하다 소리를 생성하는 파형. 지속적인 DC는 압전 소자를 과열시킬 수 있습니다.
2. 하우징이 밀봉되어 있지 않습니다. 물, 플럭스, 세정용제가 들어가지 않도록 하세요. 사운드 포트.
3. 부식성 가스가 있는 환경에서는 부저를 안전한 장소에 놓아 보호하십시오. 통풍이 잘되는 엔클로저 또는 단자에만 보호 코팅을 적용합니다.
4. 음압 레벨은 구동 전압 및 파형 형태에 따라 달라집니다. 귀하의 드라이버 스테이지는 로드 시 원하는 SPL을 달성할 수 있습니다.
5. 음향 개구부를 깨끗하게 유지하십시오. 장애물이 있으면 출력이 감소하고 방향이 바뀔 수 있습니다. 공진 주파수.

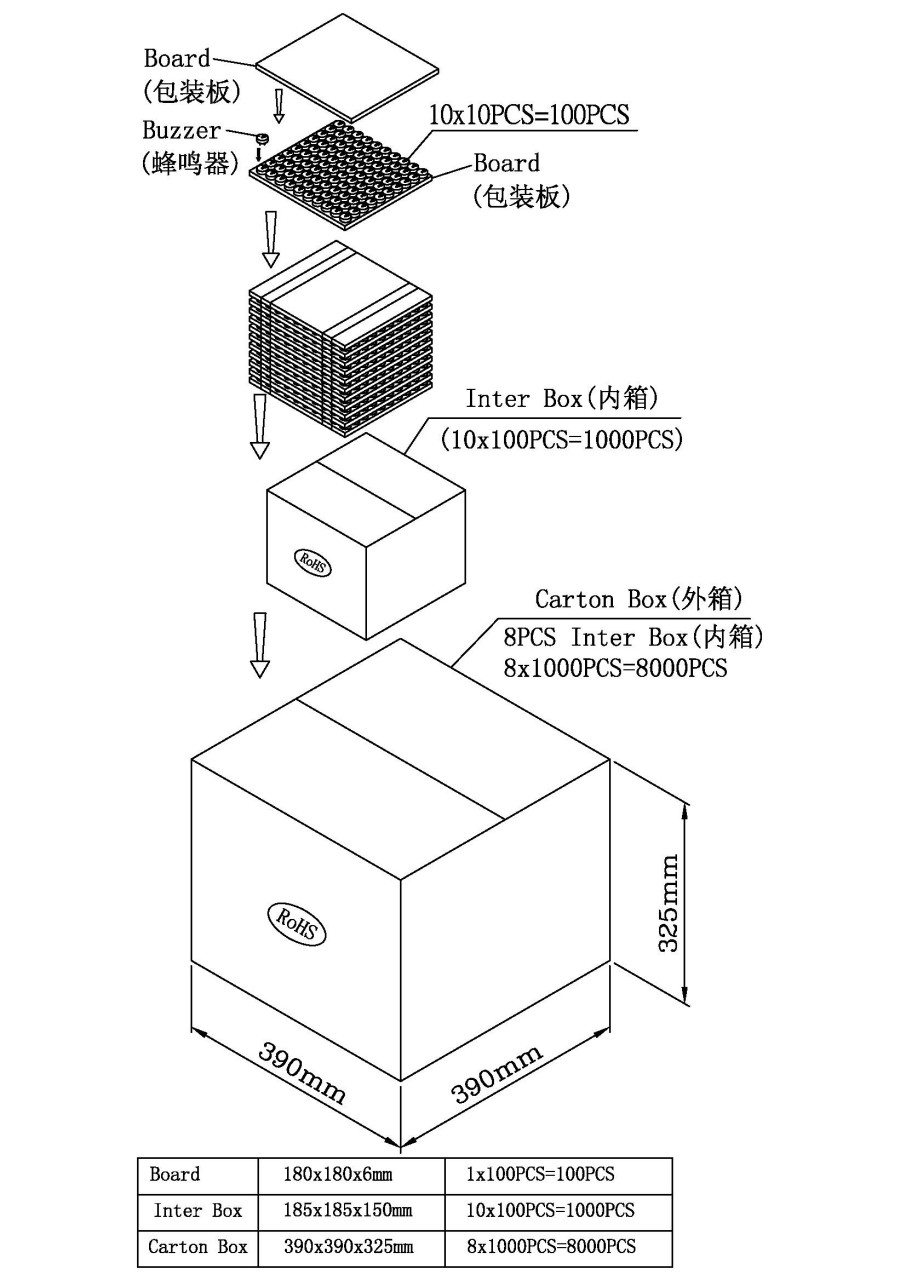

6. 핀 산화를 방지하기 위해 조립할 때까지 건조하고 밀봉된 포장에 보관하십시오.
1. 23*10mm 압전 패시브 버저와 같은 패시브 버저와 액티브 버저의 차이점은 무엇입니까?
패시브 부저에는 공진 주파수에서 외부 AC 드라이브 신호가 필요합니다. 활성 버저에는 내부 발진기가 포함되어 있으며 DC 전원만 필요합니다. HNR‑2310A는 설계자에게 톤 주파수에 대한 완전한 제어권을 제공하고 다음을 허용합니다. 동일한 마이크로컨트롤러 핀으로 여러 개의 음향기를 구동합니다.
2. 3.3V 마이크로컨트롤러 핀에서 HNR‑2310A를 직접 구동할 수 있나요?
예, 3.3V 피크-피크 신호가 1~30Vp-p 작동 범위 내에 있는 한 범위. 그러나 결과 SPL은 12Vp-p보다 낮습니다. 트랜지스터 버퍼 또는 레벨 시프터를 사용하여 더 높은 전압 스윙과 더 큰 출력을 얻을 수 있습니다.
3. 테스트 보고서에 때때로 5mA 이하의 전류 제한이 언급되는 이유는 무엇입니까?
일부 테스트 보고서 헤더는 5mA 이하를 참조하는데, 이는 문서 불일치입니다. 제품 매개변수 표는 8mA 이하를 지정하고 측정된 샘플은 일반적으로 약 4mA. 주문에 적용 가능한 한도를 확인하려면 MEIDI에 문의하세요.
4. 최대 SPL을 위한 권장 구동 주파수는 무엇입니까?
공칭 공진 주파수는 3500Hz입니다. ±500Hz 허용 오차로 인해 3000Hz에서 4000Hz 사이에서 구동 주파수를 스윕하는 것이 좋습니다. 주어진 단위에 대한 정확한 피크를 찾기 위한 프로토타이핑. MEIDI는 주파수를 제공할 수 있습니다 반응 곡선.
5. HNR‑2310A에 대한 특별한 PCB 레이아웃 고려 사항이 있습니까?
관통 구멍 설치 공간이 표준입니다. 사이에 최소 2.0mm의 간격을 확보하십시오. 하우징과 납땜 욕조. 웨이브 솔더링의 경우 권장되는 프로필은 다음과 같습니다. 260℃에서 4~6초.
데이터시트의 경우 드라이브 회로 애플리케이션 노트, 주파수 스윕 데이터 또는 HNR‑2310A 견적을 원하시면 MEIDI에 프로젝트 요구 사항을 문의하세요. 엔지니어링 지원은 일반적으로 영업일 기준 1일 이내에 응답합니다.
