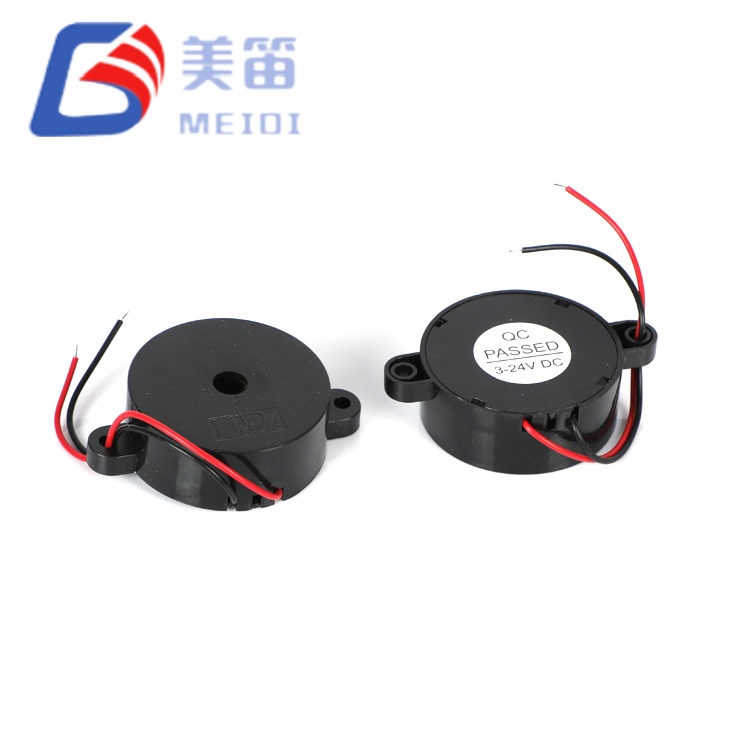

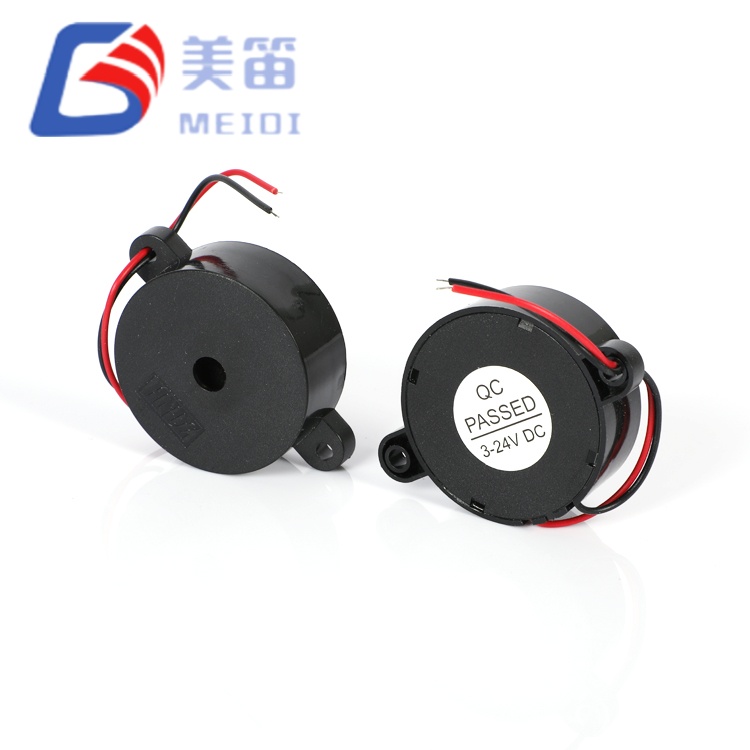

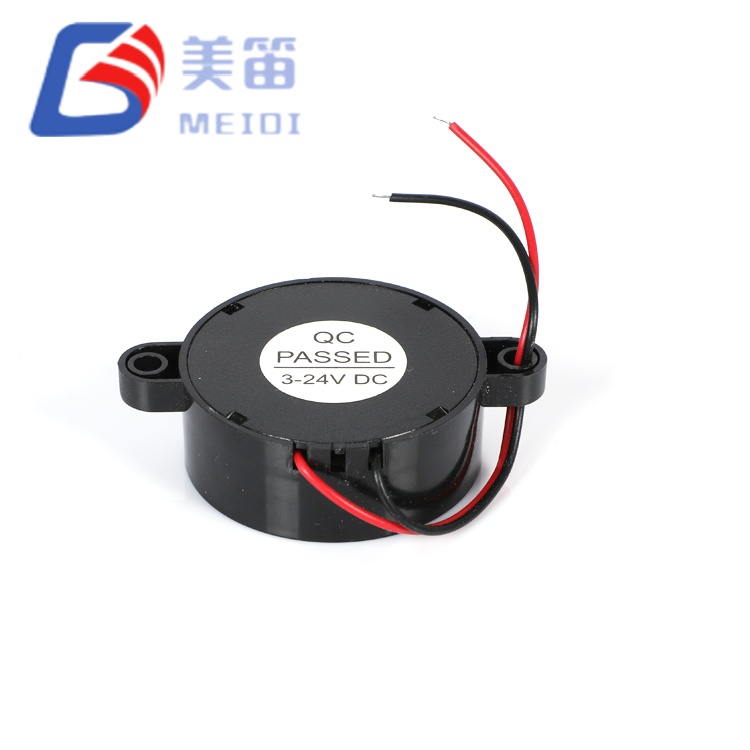

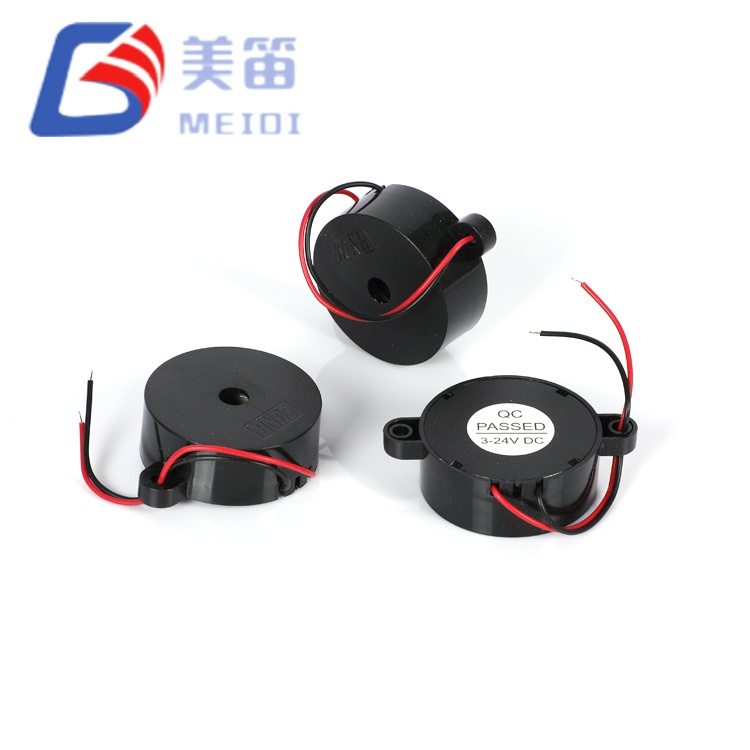

4216 활성 피에조 알람 버저는 41.8mm 다이어프램과 내장 발진기를 결합하여 DC 전원이 공급되는 즉시 고정 2800Hz 톤을 생성하는 자체 구동 압전 알람입니다. 10cm에서 측정된 음압은 101~107dB에 도달하며 이는 보장된 최소값인 90dB보다 훨씬 높습니다. 경보는 3~24V DC 범위에서 작동하며 12V에서 8mA 미만을 소비하며 나사형 하우징은 진동에 민감한 제어 패널이나 기계에 안전하게 장착할 수 있습니다.
10개 샘플 배치에서 101~107dB로 검증된 음향 출력은 시끄러운 산업 바닥과 밀폐형 패널에 상당한 헤드룸을 제공합니다.
3~24V 공급 범위 덕분에 12V 차량 시스템, 24V 화재 경보 루프 및 심하게 방전된 배터리 공급 장치를 포괄하는 외부 컨버터가 필요하지 않습니다.
41.8mm의 대형 압전 세라믹은 코일 구동 전자기 사이렌과 구별되는 최소한의 고조파로 깨끗한 음색 특성을 전달합니다.
통합 발진기는 전압을 가하는 즉시 경고음을 생성하므로 마이크로컨트롤러 PWM 리소스나 외부 드라이버 트랜지스터가 필요하지 않습니다.
나사형 베젤 장착은 핀 스루 설계보다 더 강력한 기계적 유지력을 제공합니다. 이는 지속적인 진동이나 실외 조건에 노출되는 장비에 대한 중요한 고려 사항입니다.
전류 소모는 공칭 12V에서 8mA 미만으로 유지되므로 장시간 정전 시 백업 배터리 회로에 부하가 거의 발생하지 않습니다.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자경보 / 사이렌 | — |
| 정격전압 | 12VDC | 명사 같은 |
| 작동 전압 | 3~24VDC | 마디 없는 |

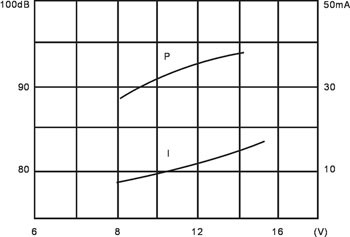

| 10cm의 사운드 출력 | ≥ 90dB | 12VDC, 2800Hz, 자유장에서 |
| 샘플 SPL 범위 | 101 – 107dB | 10개 배치, 12Vp-p, 10cm |
| 공진주파수 | 2800±500Hz | 내장 발진기 |
| 샘플 주파수 범위 | 2860~2950Hz | 일괄 클러스터링 |
| 작동 전류 | 8mA 이하 | 12VDC에서 |
| 정전 용량 | 12 ± 40%nF | 1kHz, 25℃에서 |
| 작동 온도 | -20 ℃ ~ +80 ℃ | 마디 없는 |
| 보관 온도 | -30 ℃ ~ +85 ℃ | 비작동 |

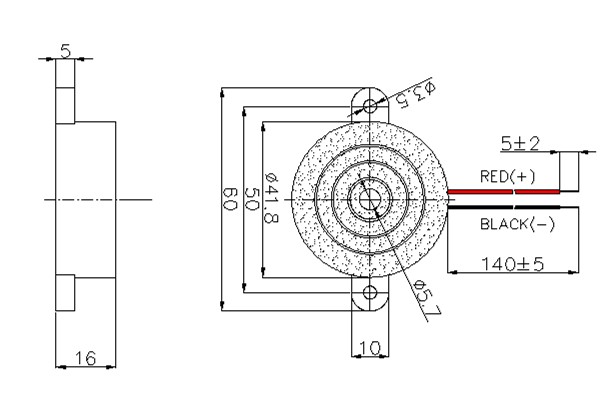

| 치수(직경×H) | 41.8×16mm | 나사산 부분을 제외한 본체 |
| 무게 | 12g | 전형적인 |
| 하우징 재질 | 블랙 ABS | — |
| 장착 유형 | 나사형 베젤이 있는 관통 구멍 | 패널 장착 가능 |
| 납땜(웨이브) | 260±5℃, 4~6초 | 최대 2~3회 패스 |
| 납땜(수동) | 350±10℃, 2~5초 | 최대 2~3회 패스 |
음압: 101~107dB(평균 103.2dB)
주파수: 2860 – 2950Hz(모두 ±500Hz 허용 오차 이내)
직경: 41.79 – 42.00mm
높이: 15.99~16.05mm
101+dB 출력으로 85~90dB의 공장 소음을 차단하는 산업 기계 경보 시스템으로 결함 및 비상 정지 경고를 즉시 확인할 수 있습니다.
나사형 마운트가 지속적인 진동으로 인한 느슨해짐을 방지하는 크레인, 지게차 및 프레스의 중장비 근접 경고.
2800Hz 톤의 이점을 활용하여 열린 마당에서 50미터 이상을 이동할 수 있는 보안 및 경계 감지 패널입니다.
추가 규제 없이 12V 또는 24V 버스에서 직접 전원을 공급받는 차량 및 해양 위험 신호.
열폭주 또는 과부하 조건에 대한 저전력 경보가 필요한 UPS 및 백업 배터리 시스템으로, 저장된 에너지를 보존하기 위해 8mA만 소모합니다.
3V의 최소 작동 전압으로 배터리가 심하게 방전되는 동안에도 알람 기능을 유지하는 태양광 및 독립형 전력 설비입니다.
| 안전 시스템 요구 사항 | HND‑4216 장점 |
| 장거리 위험 가청도 | 측정된 101~107dB는 85dB 주변 소음에서 40~60미터 떨어진 곳의 경고 가청도를 보장합니다. |
| 외부 드라이브 복잡성 제거 | 내장 발진기; 톤을 시작하는 데 DC 전압만 필요하므로 I/O 및 드라이버 구성 요소가 절약됩니다. |
| 다양한 전력 품질에서 살아남기 | 3~24V 범위는 컨버터 없이 자동차 콜드 크랭크, 12V 공칭 및 24V 산업용 레일을 처리합니다. |
| 진동 및 기계적 응력에 저항 | 스레드형 베젤 패널 마운트는 핀 스루 설계보다 강력한 고정력을 제공합니다. ABS 하우징은 350°C의 수동 재작업을 견딜 수 있습니다. |
| 백업 시스템의 전력 부담 최소화 | 12V에서 8mA 이하로 동급 전자기 사이렌보다 약 75% 적은 전류를 소모하여 배터리 사용 시간을 연장합니다. |
MEIDI Intelligent Technology는 2011년부터 음향 경고 장치를 제조해 왔습니다. 중국 장쑤성에 있는 공장에서는 ISO 9001 인증 품질 시스템에 따라 자체 ABS 몰딩, 자동 발진기 보정 및 100% 음향 검증을 통합합니다. 이러한 수직적 통합을 통해 HND‑4216의 성능과 안정성을 긴밀하게 제어할 수 있습니다.

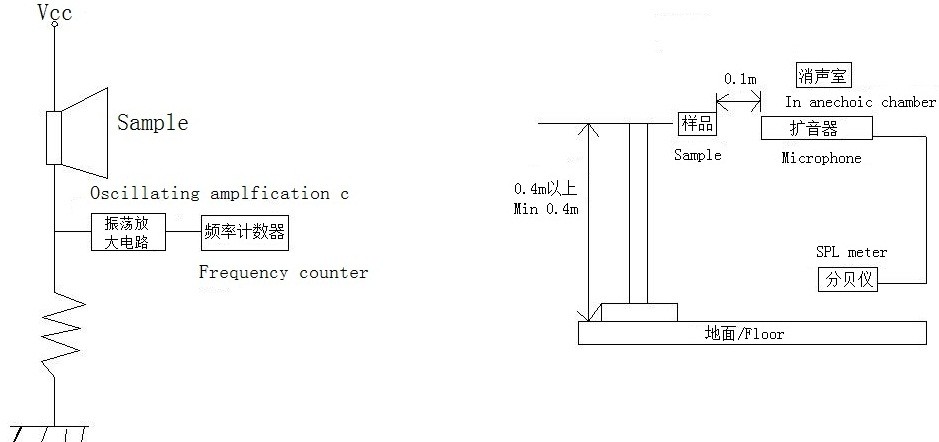

각 생산 배치는 다음과 같은 점검을 거칩니다. 최소 ≥90dB를 확인하기 위해 모든 장치에서 음압을 측정합니다. 일반적인 배치 평균은 103dB를 초과합니다. 발진기 주파수는 2800±500Hz 이내로 유지되는 것으로 검증되었으며 전류 소비는 12V에서 8mA 이하로 검사되었습니다. 내열성 테스트는 발진기 안정성을 확인하기 위해 +80°C에서 48시간 동안 장치를 실행합니다. 40°C 및 93% RH의 습도에 96시간 동안 노출하면 ABS 하우징과 단자 도금이 검증됩니다. 납땜성은 J‑STD‑002에 따라 테스트되었으며 1.0mm 진폭의 10~55Hz에 대한 진동 테스트를 통해 나사산 마운트가 안전하게 유지됩니다.
하우징에 인쇄된 로트 코드는 모든 HND‑4216의 생산 날짜, 발진기 배치 및 전체 테스트 기록을 연결하며 10년 동안 보관됩니다.
1. 4216 Active Piezo Alarm Buzzer를 비가 오거나 습도가 높은 실외에서 사용할 수 있습니까?
표준 ABS 하우징은 실내 및 보호된 실외 사용을 위해 설계되었습니다. 비, 세척 또는 심한 먼지에 직접 노출되는 경우 밀봉된 베젤과 배수 경로가 있는 IP 등급 버전에 대해 MEIDI에 문의하세요. 사운드 포트가 아래쪽을 향하도록 알람을 장착하는 것도 내부 부품을 보호하는 데 도움이 됩니다.
2. 시끄러운 공장에서 효과적인 경고 거리는 얼마나 됩니까?
측정된 출력이 101~107dB인 HND‑4216은 일반적으로 배경 소음이 약 85dB일 때 최대 40~60미터 떨어진 곳에서 선명한 신호를 제공합니다. 매우 시끄러운 지역(95dB 이상)에서는 범위가 25~35미터로 줄어들 수 있습니다. 넓은 공간의 경우 30~40미터 간격으로 여러 개의 경보기를 설치하는 것이 좋습니다.
3. 톤을 맞춤 설정할 수 있나요? 아니면 공장에서 고정되나요?
표준 장치는 안정적인 2800Hz 톤을 생성합니다. 볼륨 OEM 프로젝트의 경우 MEIDI는 압전 공명 대역 내에서 대체 주파수를 평가하거나 변조 패턴을 추가할 수 있습니다. 최소 주문 수량 및 엔지니어링 리드 타임이 적용됩니다.
4. HND‑4216은 24시간 동안 지속적으로 작동해도 안전한가요?
예. 경보는 연속 사용용으로 평가되었으며 8mA의 낮은 전류로 내부 열이 거의 발생하지 않습니다. 압전 소자와 발진기 회로는 전체 -20°C ~ +80°C 주변 범위에서 확장된 작동 중에 열 제한 내에서 잘 유지됩니다.
5. 알람이 48V DC 또는 110V AC 공급 장치에서 작동할 수 있습니까?
최대 연속 전압은 24V DC입니다. 48V 시스템의 경우 간단한 제너 클램프 또는 직렬 저항기를 사용하면 전압을 안전한 수준으로 낮출 수 있습니다. 110V AC의 경우 24V 조정 기능을 갖춘 브리지 정류기가 필요합니다. 이러한 설정에 대한 애플리케이션 노트는 MEIDI에서 제공됩니다. 이 모델에는 맞춤형 고전압 변형이 생산되지 않습니다.
음향 적용 범위 계산, IP 밀봉 옵션, OEM 사용자 정의 요청 또는 대량 가격 책정에 대한 요구 사항은 문의 양식을 통해 보내주십시오. MEIDI의 응용 엔지니어링 팀은 일반적으로 데이터 시트, 장착 도면 및 샘플 가용성을 영업일 기준으로 1일 이내에 응답합니다.
