95dB 사운드 출력을 갖춘 MEIDI HND-4333M 전자 경보는 높은 전압 레벨에서 AC 또는 DC 구동이 필요한 가청 경고 애플리케이션용으로 설계된 고전압 전자 경보입니다. 정격 110VDC/VAC, 작동 범위 60~150VDC/VAC인 이 경보는 추가 전압 조정 없이 주전원 연결 경고 회로 및 고전압 산업용 제어 시스템에 통합됩니다.
HND-4333M은 Min. 110VDC/VAC, 10cm에서 음압 95dB, 공진 주파수 2800±500Hz. 소스 사양에는 간헐적 표기법과 톤 유형이 연속으로 표시된 주파수 매개변수가 나열되어 있습니다. 검정색 ABS 하우징은 약 36g의 순중량으로 Φ43.0mm 직경의 폼 팩터를 제공합니다. 작동 온도 범위는 -20℃~+70℃, 보관 정격은 -30℃~+80℃입니다.
고전압 AC/DC 드라이브 - 고전압 공급 회로에 직접 연결하기 위한 정격 110VDC/VAC, 작동 범위 60~150VDC/VAC
95dB 음압 출력 — 최소 110VDC/VAC에서 95dB, 산업 환경의 경고음용 10cm
2800Hz 공진 주파수 - 연속 톤 출력으로 2800±500Hz로 공장에서 조정됨

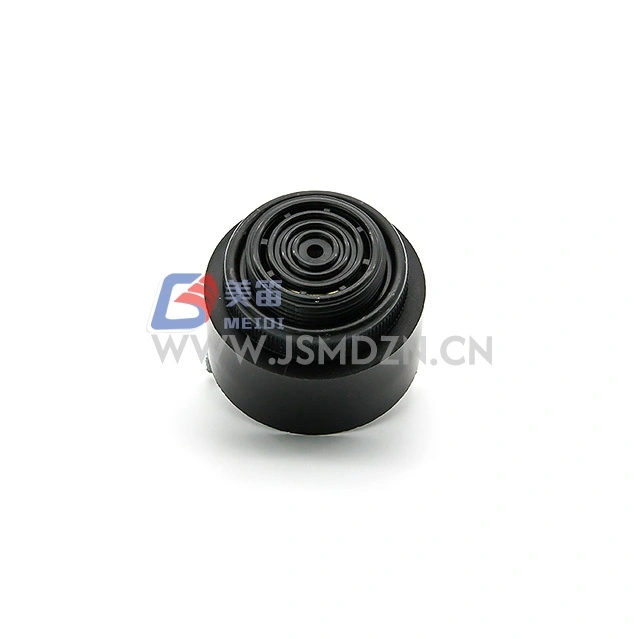

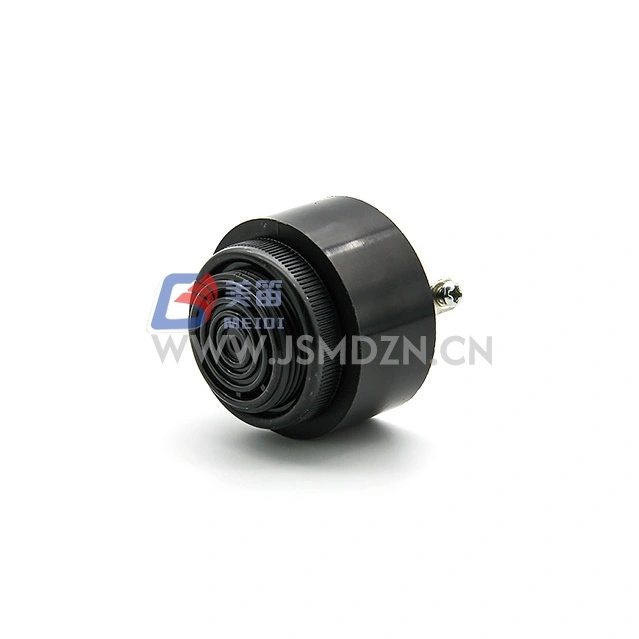

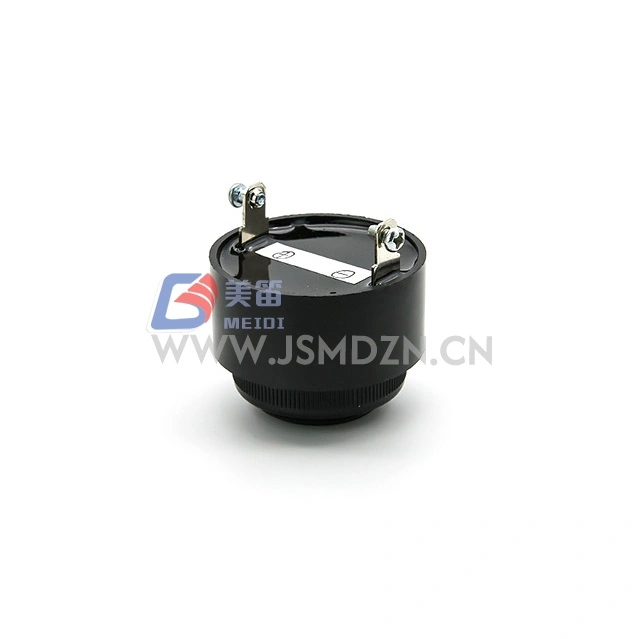

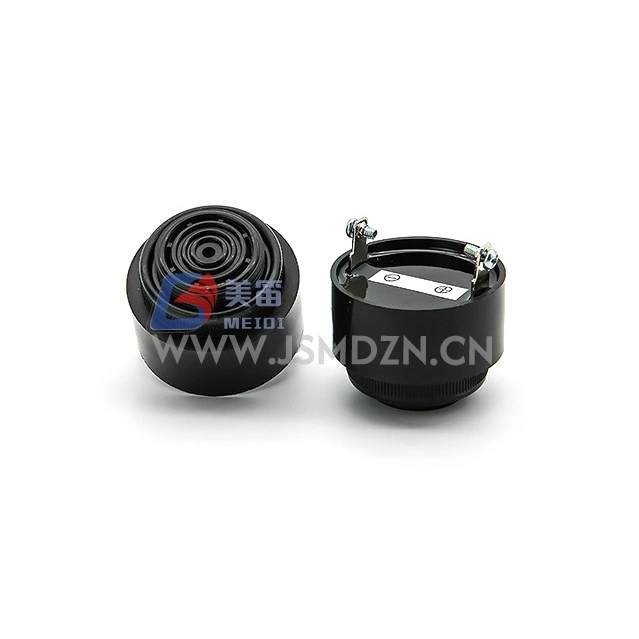

검정색 ABS 하우징 — 직경 Φ43.0mm 구조, 순중량 약 36g
넓은 온도 범위 — 작동 시 -20℃~+70℃, 보관 시 -30℃~+80℃
| 매개변수 | 값 | 메모 |
| 제품 유형 | 전자 경보 | — |
| 정격전압 | 110VDC/VAC | 명사 같은 |
| 작동 전압 | 60~150VDC/VAC | 연속 범위 |
| 정격전류 | 최대. 20mA | 110VDC/VAC에서 |
| 음압 레벨 | 최소 95dB | 110VDC/VAC에서 10cm |
| 공진주파수 | 2800±500Hz | 사양별로 간헐적으로 표기 |
| 음정 | 마디 없는 | 사양별 |
| 작동 온도 | -20℃ ~ +70℃ | 마디 없는 |
| 보관 온도 | -30℃ ~ +80℃ | 비작동 |
| 하우징 재질 | ABS | 검은색 |

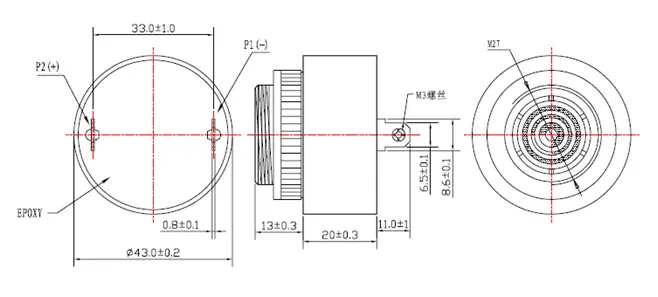

| 지름 | Φ43.0mm | 치수별 도면 |
| 순중량 | 약 36g | — |
고전압 경보 회로 - 직접 구동 음향 경고를 위한 110V AC/DC 공급 시스템
산업용 제어 패널 - 주전원 연결 장비의 오류 및 상태 경보
화재 및 안전 알림 - 110V 공급 장치를 갖춘 건물 안전 설비의 청각 경보 장치
프로세스 위험 경고 - 산업 환경의 장비 과부하 및 결함 알림
일반 전자 경고 시스템 - 고전압 구동 및 95dB 사운드 출력이 필요한 애플리케이션
| 설계 요구 사항 | HND-4333M 장점 |
| 고전압 드라이브 | 직접 주전원 연결을 위한 정격 110VDC/VAC, 60~150VDC/VAC 작동 범위 |
| 가청 출력 | 최소 110VDC/VAC에서 95dB, 10cm |
| 공급 유연성 | 작동 범위 내에서 AC 및 DC 전압 모두 허용 |
| 컴팩트한 폼 팩터 | 약 36g의 Φ43.0mm ABS 하우징 |
| 온도 내구성 | -20℃~+70℃ 산업 환경을 위한 작동 범위 |
MEIDI는 통제된 생산 공정에 따라 95dB 사운드 출력을 갖춘 HND-4333M 전자 경보기를 제조합니다. 각 생산 로트는 다음 과정을 거칩니다.
주파수 검증 — 2800±500Hz에서 공진 주파수 테스트
SPL 검증 - 110VDC/VAC, 10cm에서 음압 검증
전류 소비 테스트 - 최대. 110VDC/VAC에서 20mA 확인
신뢰성 테스트 - 1/2 듀티 사이클 구형파 정격 전압에서 96시간 수명 테스트, +80℃ 고온 보관(96h), -40℃ 저온 보관(96h), +40℃/90~95%RH에서 48시간 습도 노출, 10사이클 온도 충격(+70℃‐20℃), 1.2m 낙하 테스트, 기계적 진동 테스트(1000회/분, 진폭 1.5mm, 3축)
제품은 RoHS를 준수하는 재료로 제조됩니다. 자세한 품질 문서 및 테스트 보고서는 MEIDI에 문의하세요.
1. 주파수 사양에서 "간헐적"은 무엇을 의미하며, "지속적" 톤과 어떤 관련이 있습니까?
소스 사양에는 공진 주파수가 "2800±500Hz/간헐적"으로, 톤 유형이 "연속"으로 나열되어 있습니다. 간헐적 표기법은 주파수 매개변수 필드에 표시되고 톤은 연속으로 지정됩니다. 귀하의 애플리케이션에 대한 듀티 사이클과 톤 패턴 관계에 대한 자세한 내용은 MEIDI에 문의하십시오.
2. HND-4333M은 AC와 DC 전압 모두에서 구동할 수 있나요?
예. 정격전압은 110VDC/VAC로 규정되어 있으며, 사용전압 범위는 60~150VDC/VAC입니다. 경보는 이 범위 내에서 AC 및 DC 입력을 모두 허용합니다. 공급 전압이 지정된 작동 범위 내에 있는지 확인하십시오.

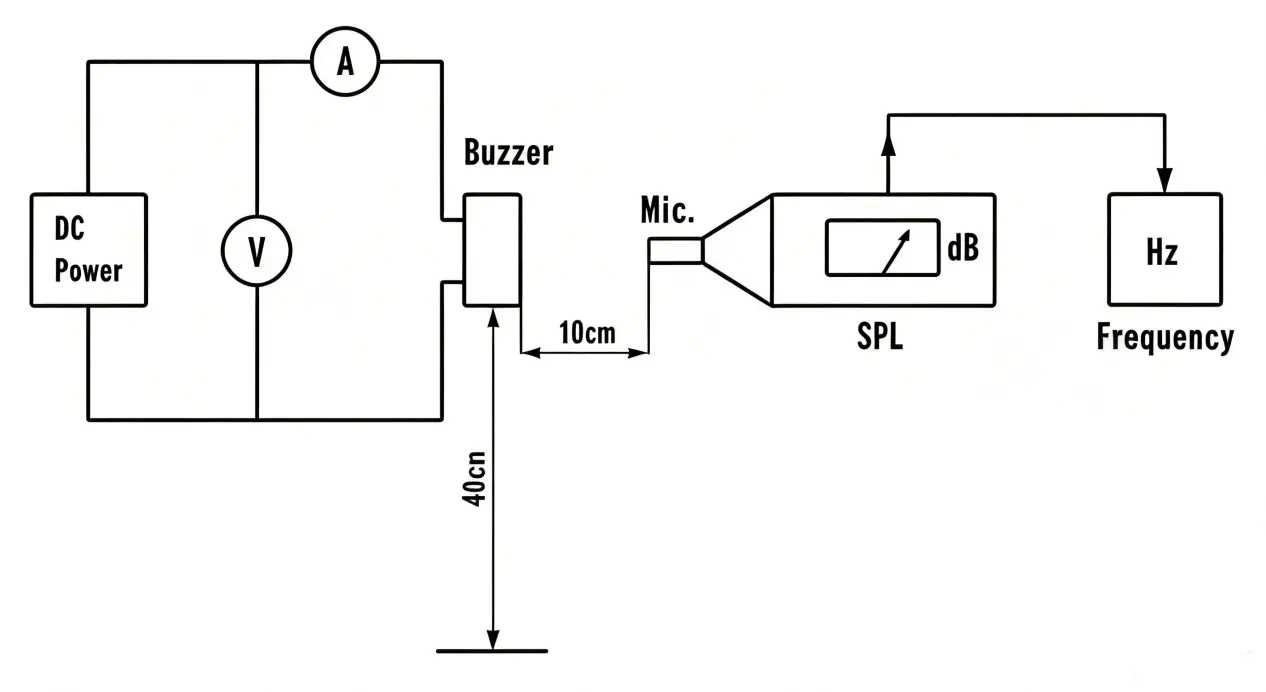

3. 음압 레벨 측정 거리 및 조건은 무엇입니까?
소스 사양에는 Min. 110VDC/VAC, 10cm에서 95dB. 측정은 정격 전압 하에서 10cm 거리에서 수행됩니다. 음향 출력을 다른 경보 장치와 비교할 때 이 측정 조건을 사용하십시오.
4. HND-4333M은 어떤 하우징 재질과 크기를 사용합니까?
HND-4333M은 직경 Φ43.0mm, 순중량 약 36g의 검정색 ABS 하우징을 사용합니다. 전체 기계적 치수와 장착 세부 정보를 보여주는 공식 치수 도면을 보려면 MEIDI에 문의하세요.
기술 데이터시트, 음향 사양 데이터 또는 OEM 구성 논의에 대해서는 MEIDI에 문의하세요. 제품 사양 및 자격 문서는 상호 NDA에 따라 제공됩니다.
