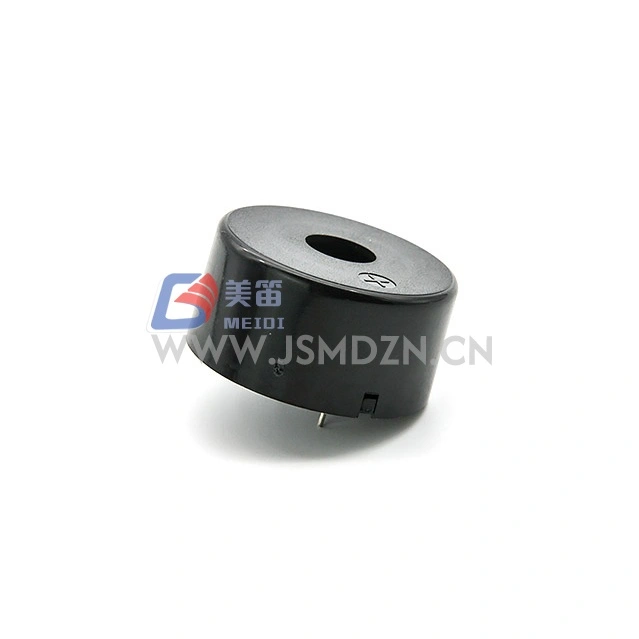

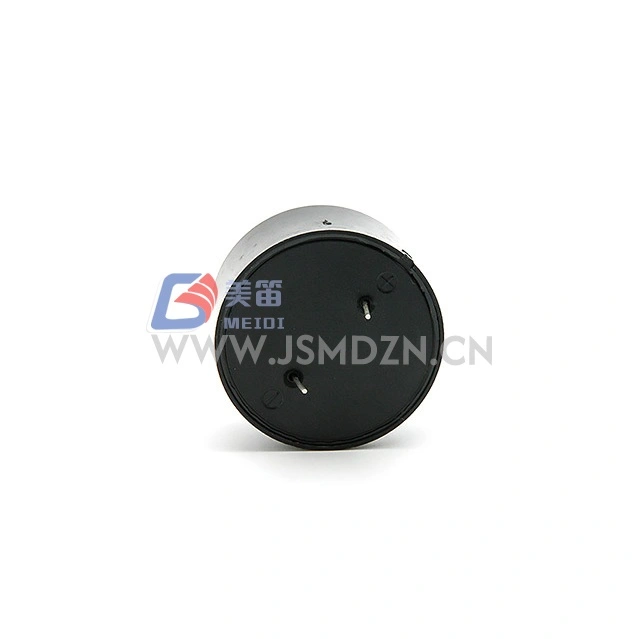

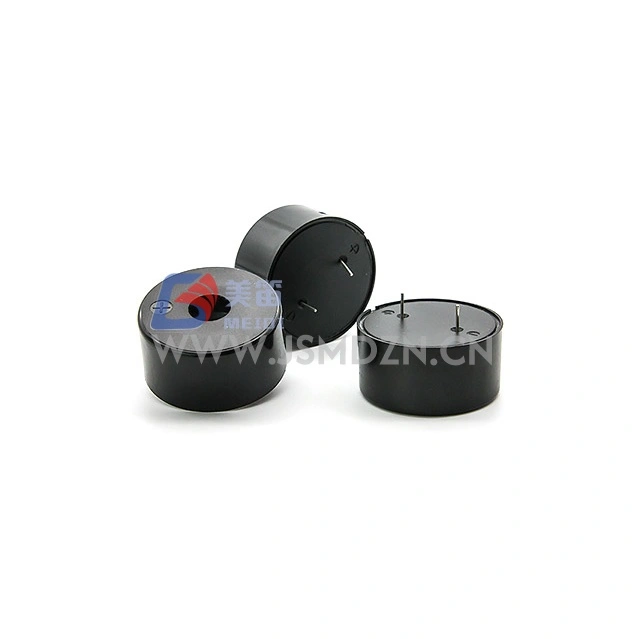

MEIDI HND-4020 3KHz 피에조 전자 경보는 가청 경고 및 경고 애플리케이션용으로 설계된 전자 경보 장치입니다. 외부 구형파 또는 PWM 신호로 구동되는 압전 변환기를 사용하므로 시스템 설계자가 톤 주파수와 패턴을 제어할 수 있습니다.
HND-4020은 3000±500Hz에서 공진하고 Min. 3Vp-p, 3kHz, 50% 듀티에서 89dB 음압, 30cm에서 측정됨. 1~25Vp-p의 넓은 작동 범위는 다양한 드라이버 회로 설계를 지원합니다. 1kHz에서 30000±30%pF의 정전 용량과 검정색 PPO 하우징을 갖춘 이 전자 경보는 산업, 보안 및 프로세스 제어 경고 시스템에 적합합니다.
외부 드라이브 유연성 - 프로그래밍 가능한 톤 출력을 위해 PWM 또는 구형파 드라이브 수용
3000Hz 공진 주파수 — ±500Hz 공차로 공장에서 조정됨
넓은 전압 범위 - 1~25Vp-p 작동 범위로 다양한 드라이버 회로 지원
낮은 전류 소비 — 최대 3Vp-p에서 5mA, 3kHz, 50% 듀티
PPO 하우징 - 열 및 기계적 내구성을 위한 검정색 PPO 소재
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자 경보 | — |
| 정격전압 | 3 Vp-p | 테스트 조건별 |
| 작동 전압 | 1~25Vp-p | 드라이브 신호 범위 |
| 공진주파수 | 3000±500Hz | — |
| 음압 레벨 | 최소 89dB | 3Vp-p, 3kHz, 50% 듀티, 30cm |
| 정격전류 | 최대. 5mA | 3Vp-p, 3kHz, 50% 듀티 |
| 정전 용량 | 30000 ±30%pF | 1kHz에서 |
| 작동 온도 | -20℃ ~ +70℃ | 마디 없는 |
| 보관 온도 | -30℃ ~ +80℃ | 비작동 |
| 외부 치수 | Φ39.5×26mm | 본체만, 치수별 도면 |
| 장착 구멍 간격 | 18mm | 치수별 도면 |
| 순중량 | 약 15g | — |
| 하우징 재질 | PPO | 검은색 |
| 환경 준수 | RoHS 규제 | — |
외부 드라이브 경보 시스템 - PWM 또는 구형파 출력을 제공하는 마이크로컨트롤러 또는 드라이버 IC가 있는 장비
산업 공정 경고 - 제어 시스템의 결함 및 위험 경고
보안 패널 - 외부 제어 신호로 구동되는 침입 및 상태 경보
프로그래밍 가능한 경고 시스템 - 주파수 변조를 통해 다중 톤 및 가변 패턴 출력 가능
일반 전자 장비 - 상태 신호음, 오류 알림 및 운영자 피드백
| 설계 요구 사항 | HND-4020 장점 |
| 프로그래밍 가능한 톤 출력 | 외부 PWM 드라이브로 가변 주파수 및 패턴 가능 |
| 폭넓은 전압 호환성 | 1~25Vp-p 작동 범위로 다양한 드라이버 설계 수용 |
| 낮은 전류 소비 | 최대. 정격 테스트 조건에서 5mA |

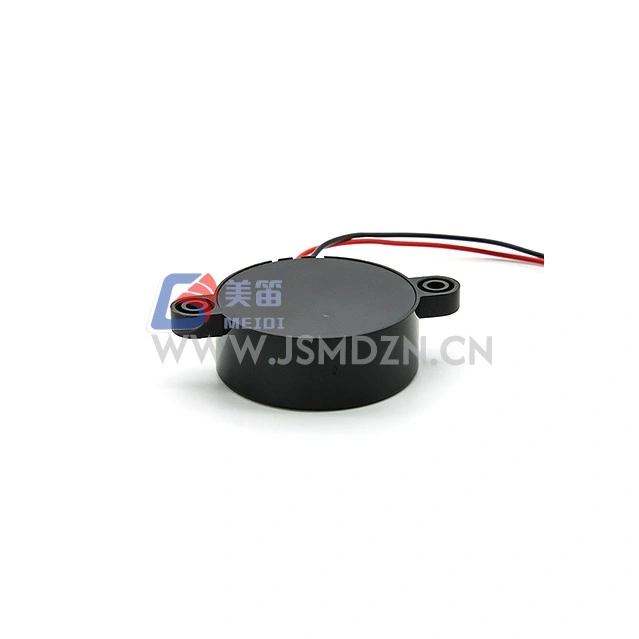

| 패널 장착 | 섀시 설치용 장착 구멍이 있는 Φ39.5mm 하우징 |
| 구동 회로 매칭 | 표준 압전 드라이버 매칭을 위한 30000pF 공칭 정전 용량 |
MEIDI는 통제된 생산 공정에 따라 HND-4020 전자 경보기를 제조합니다. 각 생산 로트는 다음 과정을 거칩니다.
주파수 검증 - 3000±500Hz에서 공진 주파수 테스트
SPL 검증 - 3Vp-p, 3kHz, 50% 듀티, 30cm에서 음압 검증
전류 소비 테스트 - 최대. 정격 테스트 조건에서 5mA 확인
치수 검사 — Φ39.5×26mm 본체 및 장착 구멍 레이아웃 확인
신뢰성 테스트 - 96시간 상온 수명 테스트, +80℃ 고온 보관, -30℃ 저온 보관, +40℃/90~95%RH에서 48시간 습도 노출, 10사이클 온도 충격(+70℃ ‐ 20℃), 1.2m 낙하 테스트, 다축 기계적 진동 포함
제품은 RoHS를 준수하는 재료로 제조됩니다. 자세한 품질 문서 및 테스트 보고서는 MEIDI에 문의하세요.
1. HND-4020에는 외부 발진기나 PWM 신호가 필요합니까?
예. HND-4020에는 공진 주파수 3000Hz 또는 그 근처의 외부 AC 또는 PWM 신호가 필요합니다. 압전 소자는 기계적으로 구부러지고 음압을 생성하기 위해 극성 반전이 필요하기 때문에 DC 전압만으로는 가청 출력을 생성할 수 없습니다.
2. HND-4020의 권장 구동전압과 주파수는 어떻게 되나요?
소스 사양에는 3Vp-p, 3kHz, 50% 듀티 구형파의 테스트 조건이 나열되어 있습니다. 작동 전압 범위는 1~25Vp-p입니다. 정격 사운드 출력을 위해서는 공진 주파수 근처에서 3Vp-p로 구동하십시오.
3. SPL이 10cm가 아닌 30cm로 측정되는 이유는 무엇입니까?
소스 사양에는 Min. 정격 테스트 조건에서 30cm에서 89dB. 이 측정 거리는 정의된 테스트 조건의 일부이며 음향 출력을 비교할 때 사용해야 합니다.
4. HND-4020의 정전용량은 얼마이며 왜 중요한가요?
공칭 정전 용량은 1kHz에서 30000±30%pF입니다. 이 용량성 부하는 드라이버 회로에 필요한 전류를 결정합니다. 드라이버가 스위칭 주파수 및 전압에서 충분한 전류를 공급할 수 있는지 확인하십시오.
5. HND-4020의 장착 치수는 어떻게 되나요?
치수 도면은 총 높이가 26mm이고 장착 구멍 간격이 18mm인 Φ39.5mm 직경의 본체를 보여줍니다. 공식 기계 도면은 MEIDI에 문의하세요.

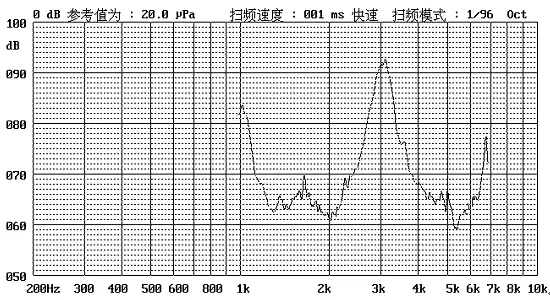

기술 데이터시트, 드라이브 회로 애플리케이션 노트, 주파수 응답 데이터 또는 OEM 구성 논의에 대해서는 MEIDI에 문의하세요. 제품 사양 및 자격 문서는 상호 NDA에 따라 제공됩니다.
