MEIDI BJ-1234 110dB 전자 경보 사이렌은 가청 경고 및 경고 애플리케이션용으로 설계된 전자 경보 사이렌입니다. 12VDC, 24VDC 및 220V AC 정격 전압 옵션으로 제공되며 Min. 110dB 음압 출력.

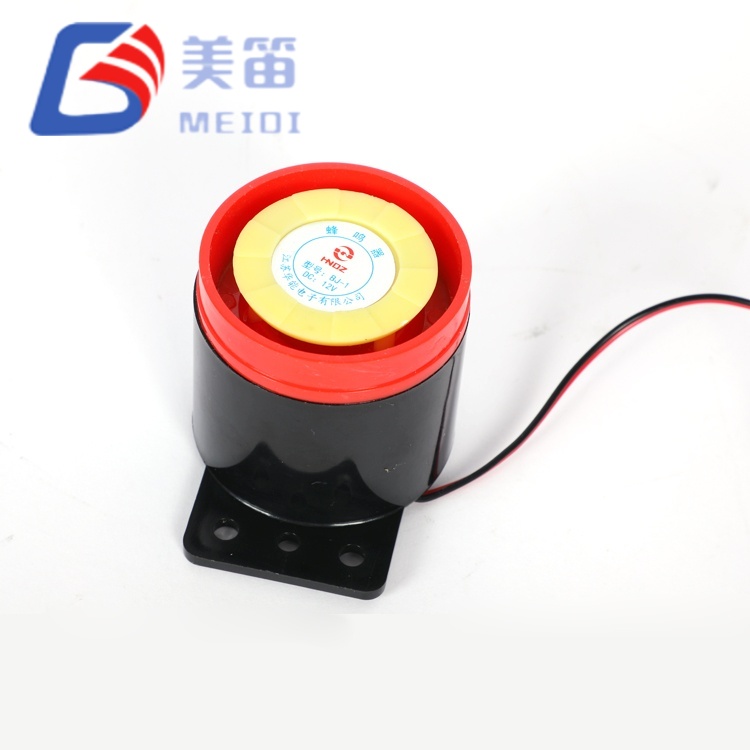

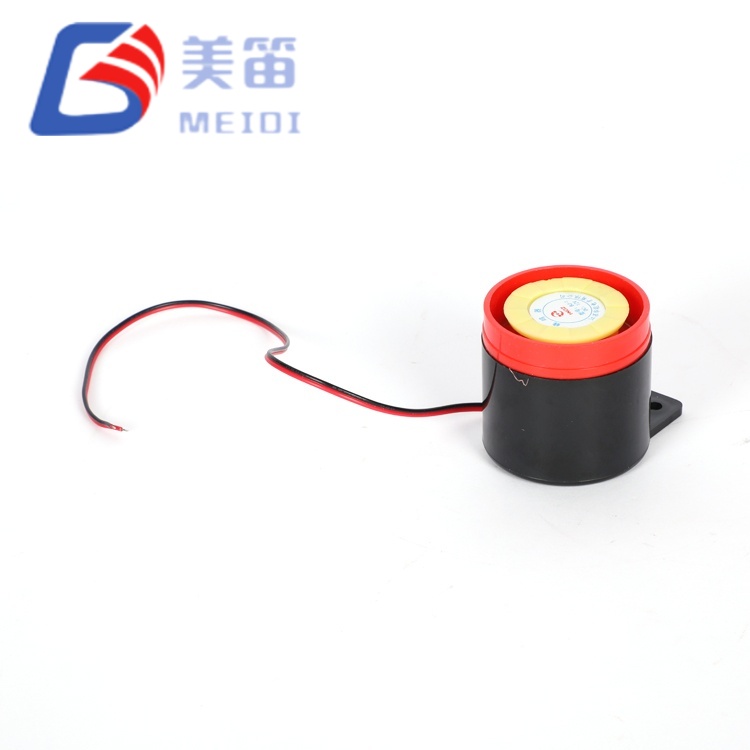

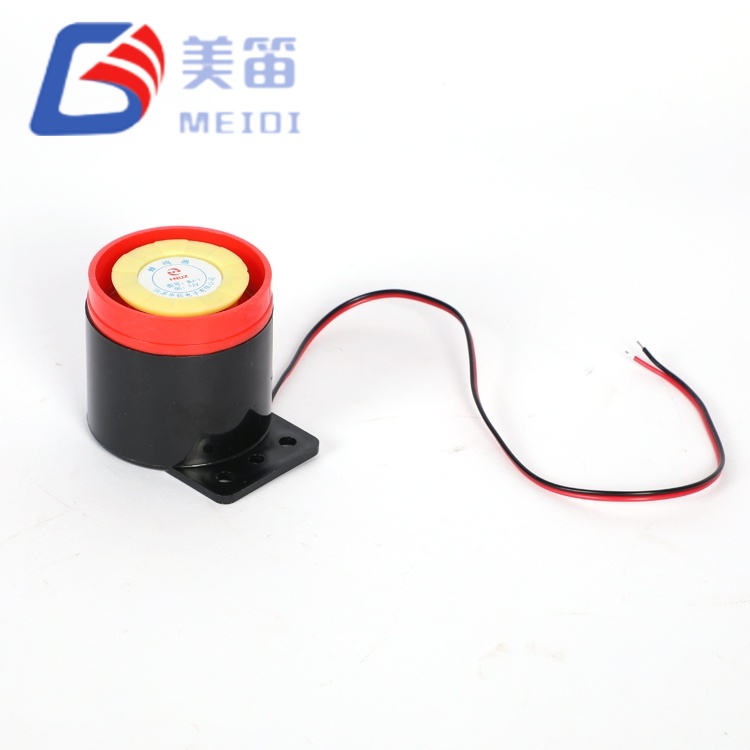

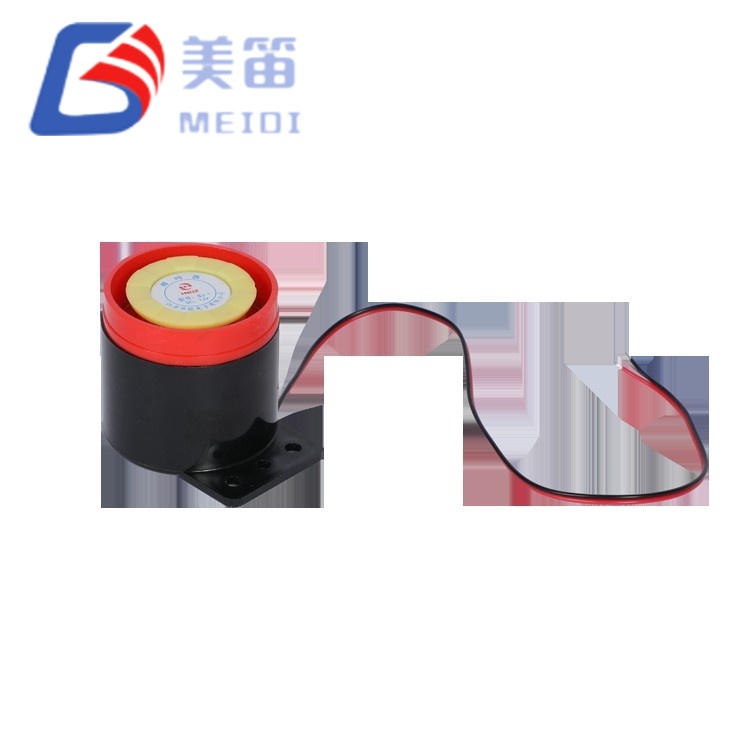

BJ-1234는 직경 Φ54±0.3mm, 높이 약 52.8mm의 NORYL 하우징을 갖추고 있습니다. 전압 옵션에 따라 장치의 무게는 50g 또는 61g입니다. 와이어 리드 연결 및 통합 장착 구성은 산업, 보안 및 상업용 경보 시스템의 패널 또는 표면 장착에 적합합니다.
높은 SPL 출력 — 최소 주의가 중요한 알람 애플리케이션을 위한 110dB 음압
다양한 전압 옵션 — DC 및 주 전원 시스템용 12VDC, 24VDC, 220V AC 변형
2500Hz 경고음 - 공장에서 설정된 경고음 주파수
NORYL 하우징 — 고온 열가소성 하우징
패널 장착 폼 팩터 — 섀시 설치용 장착 구멍이 있는 Φ54mm 본체
| 매개변수 | BJ-1(12V) | BJ-2(24V) | BJ-3 (220V AC) | 테스트 조건 |
| 제품 유형 | 전자경보 / 사이렌 | 전자경보 / 사이렌 | 전자경보 / 사이렌 | — |
| 정격전압 | 12VDC | 24VDC | 220VAC | — |
| 작동 전압 | 8~15VDC | 18~28VDC | 200~250VAC | 공급 범위 |
| 정격 주파수 | 2500Hz | 2500Hz | 2500Hz | 정격 전압에서 |
| 톤의 성격 | 경고음 | 경고음 | 경고음 | — |
| 평균 전류 소비 | 최대. 97mA | 최대. 110mA | 최대. 105mA | 정격 전압에서 |
| 음압 레벨 | 최소 110dB | 최소 110dB | 최소 110dB | 정격 전압에서 |
| 작동 온도 | -20℃ ~ +70℃ | -20℃ ~ +70℃ | -20℃ ~ +70℃ | 마디 없는 |
| 보관 온도 | — | — | — | 지정되지 않음 |
| 외부 치수 | Φ54±0.3×52.8mm | Φ54±0.3×52.8mm | Φ54±0.3×52.8mm | 치수별 도면 |
| 장착 구멍 간격 | 25mm / 41mm | 25mm / 41mm | 25mm / 41mm | 치수별 도면 |
| 와이어 길이 | 130±0.5/135±0.5mm | 130±0.5/135±0.5mm | 130±0.5/135±0.5mm | 치수별 도면 |
| 대량의 | 50g | 50g | 61g | — |
| 하우징 재질 | 노릴 | 노릴 | 노릴 | — |
| 환경 준수 | RoHS 규제 | RoHS 규제 | RoHS 규제 | — |
산업용 경보 시스템 - 기계 결함, 프로세스 위험 및 비상 정지 경고
보안 및 침입 시스템 - 경계 침해 및 무단 접근 경고
화재 및 대피 패널 - 상업용 및 산업용 건물의 청각 알림
자동화 장비 - 제어판의 상태 및 오류 경보
주전원 공급 경고 장치 — 직접 주전원 연결을 위한 220V AC 변형
| 설계 요구 사항 | BJ-1234 장점 |
| 높은 SPL 경고 | 최소 주변 소음이 높은 환경을 위한 110dB 출력 |
| DC 및 AC 옵션 | 12VDC, 24VDC 및 220V AC 변형은 공통 공급 구성을 포괄합니다. |
| 패널 장착 | 안전한 설치를 위한 장착 구멍이 있는 Φ54mm 하우징 |
| 경고음 | 2500Hz 공장 설정 경고음 |
| 견고한 하우징 | 산업용 애플리케이션을 위한 NORYL 하우징 |
MEIDI는 통제된 생산 공정에 따라 BJ-1234 110dB 전자 경보 사이렌을 제조합니다. 각 생산 로트는 다음 과정을 거칩니다.
주파수 검증 - 2500Hz에서 작동 주파수 테스트
SPL 검증 - 정격 전압에서 음압 검증
전류 소비 테스트 - 최대. 전압 옵션에 따라 97~110mA 확인
치수 검사 — Φ54±0.3mm 본체 및 장착 구멍 레이아웃 확인
환경 준수 — RoHS 재료 검증
제품은 RoHS를 준수하는 재료로 제조됩니다. 자세한 품질 문서 및 테스트 보고서는 MEIDI에 문의하세요.
1. BJ-1234에는 어떤 전압 옵션을 사용할 수 있나요?
소스 사양에는 12VDC(BJ-1), 24VDC(BJ-2) 및 220V AC(BJ-3)의 세 가지 전압 옵션이 나열되어 있습니다. 각 옵션에는 해당 작동 전압 범위, 전류 소비 및 질량이 있습니다. 시스템 공급 장치와 일치하는 옵션을 선택하십시오.
2. BJ-1234의 음압레벨은 어떻게 되나요?
소스 사양에는 Min. 세 가지 전압 옵션 모두 정격 전압에서 110dB 음압 레벨. 자세한 음향 테스트 조건과 거리 대 SPL 데이터는 MEIDI에 문의하세요.

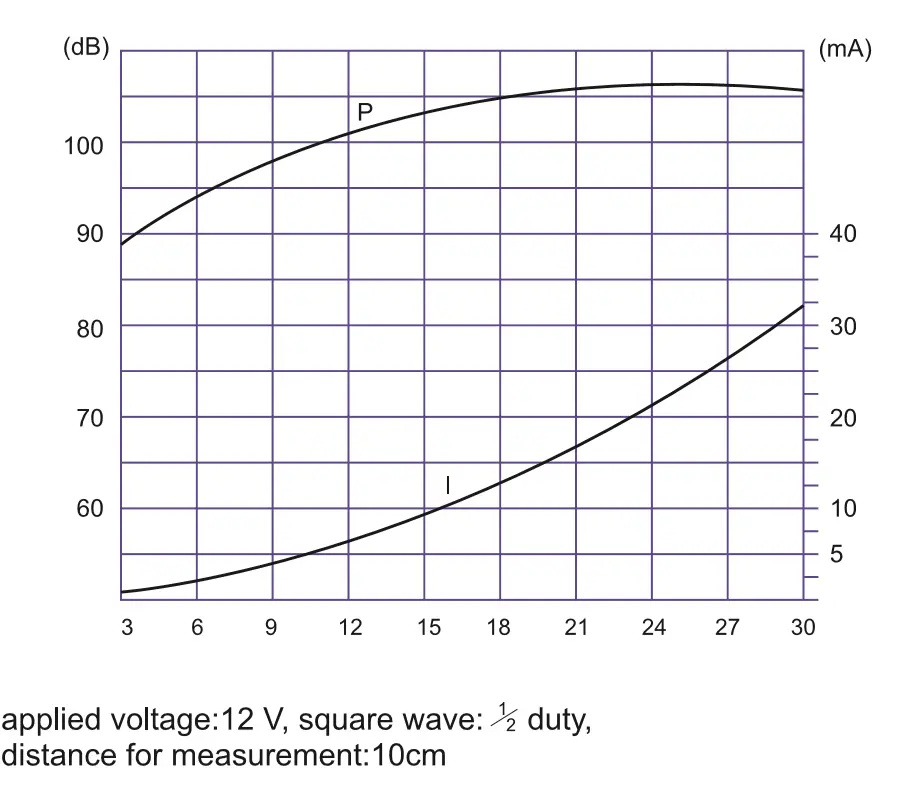

3. 소스 사양에서 구형파 테스트 조건을 언급하는 이유는 무엇입니까?
소스 사양에는 1/2 듀티 구형파를 사용하여 2500Hz에서 정격 전압을 적용하는 테스트 값이 나열되어 있습니다. BJ-1234는 DC 또는 AC 작동용으로 설계된 전자 경보기입니다. 구형파 테스트 조건은 소스 테스트 프로토콜에 따릅니다. DC/AC 드라이브 특성화 데이터는 MEIDI에 문의하세요.

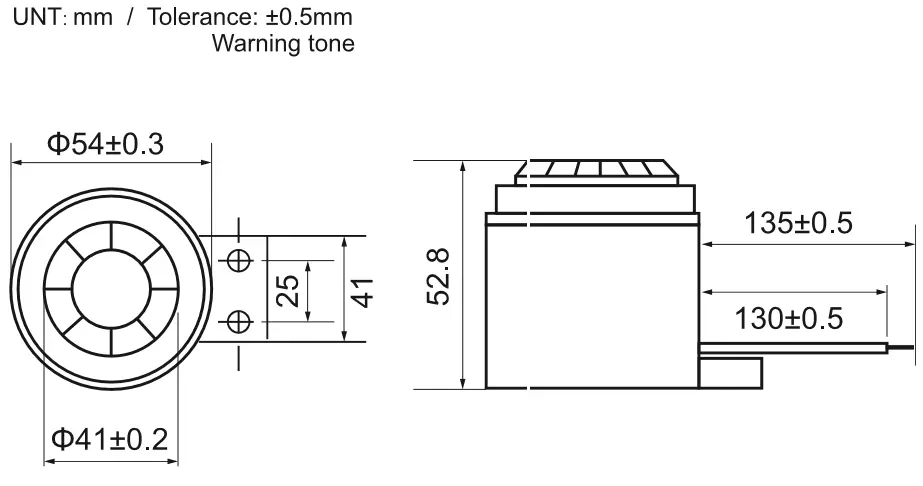

4. BJ-1234의 장착 치수는 어떻게 되나요?
치수 도면은 직경 Φ54±0.3mm, 높이 약 52.8mm를 보여줍니다. 패널 또는 표면 장착을 위한 장착 구멍과 와이어 리드가 표시됩니다. 공식 기계 도면은 MEIDI에 문의하세요.
5. BJ-1234의 작동 온도 범위는 어떻게 되나요?
소스 사양에는 -20℃ ~ +70℃의 작동 온도 범위가 나와 있습니다. 보관 온도는 지정되지 않습니다. 보관 및 취급 권장사항은 MEIDI에 문의하세요.
기술 데이터시트, 전압 변형 샘플, 음향 적용 범위 데이터 또는 OEM 구성 논의에 대해서는 MEIDI에 문의하세요. 제품 사양 및 자격 문서는 상호 NDA에 따라 제공됩니다.
