5*5*2mm 표면 장착형 자기 패시브 버저는 컴팩트한 5.0×5.0mm 설치 공간과 중앙 구멍 음향 포트를 결합한 표면 장착형 전자기 패시브 버저입니다. 이 대칭형 개구부는 구성 요소 주위에 사운드를 보다 균일하게 방사하는 데 도움이 되므로 최종 장치의 방향에 따라 인지되는 음량이 덜 좌우됩니다. 전기적 특성은 오프셋 홀 MLT‑5020과 동일합니다. 즉, 많은 3.3V 마이크로컨트롤러 핀에서 직접 구동할 수 있는 12Ω 코일, 정격 전압 3.0V 및 공진 주파수 4000Hz입니다. 높이가 2.0mm이고 무게가 0.1g인 이 부품은 표준 픽 앤 플레이스 장비 및 리플로우 솔더링과 호환됩니다.
중앙 구멍 구성과 오프셋 구멍 구성 중에서 선택하는 것은 주로 음향 구성입니다. 버저가 구성 요소 중앙에 정렬된 그릴 뒤에 장착되거나 장치가 여러 방향에서 사용될 수 있는 경우 MLT-5020H의 대칭 방출 패턴은 보다 일관된 경고를 제공할 수 있습니다. MEIDI는 동일한 신뢰성 테스트 및 추적성을 통해 동일한 자동화 생산 라인에서 두 가지 변형을 모두 제조하므로 순전히 애플리케이션의 음장 요구 사항에 따라 결정을 내릴 수 있습니다.
수동 전자기 변환기인 5*5*2mm 표면 실장 자기 수동 버저는 소리를 생성하려면 외부 AC 신호가 필요합니다. 정격 전압에서 듀티 사이클이 50%인 4000Hz 구형파는 지정된 출력을 생성합니다. 12Ω 코일 저항은 많은 3.3V 마이크로컨트롤러가 별도의 트랜지스터 없이 버저를 구동할 수 있음을 의미합니다. 하지만 GPIO 전류 성능이 보장되지 않는 경우 간단한 NPN 버퍼가 안전한 옵션으로 남아 있습니다. 2~4V 작동 창에는 단일 셀 리튬 배터리, 코인 셀 및 조정된 논리 공급 장치가 포함됩니다.

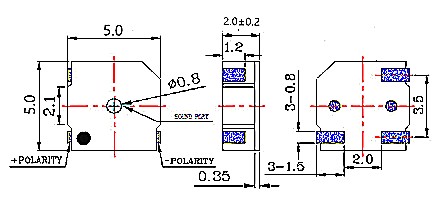

중앙 구멍 개구부는 하우징의 기하학적 중심에 위치합니다. 이러한 배열은 오프셋 포트에 비해 전방 반구에서 더 균일한 음장을 생성하는 경향이 있습니다. 오프셋 포트에서는 청취자가 구멍 축에서 멀리 떨어져 있을 때 레벨이 눈에 띄게 떨어질 수 있습니다. 다양한 각도에서 접근할 수 있는 휴대용 스캐너, 웨어러블 모니터 또는 벽걸이 패널의 경우 이러한 특성이 유용한 차별화 요소가 될 수 있습니다. 보장된 최소 음압은 10cm에서 80dB이며, 샘플 배치의 생산 측정값은 일반적으로 80dB 중간 범위의 값을 나타냅니다.
버저는 릴당 2,500개의 부품이 포함된 330mm 릴로 제공되며 고속 SMT 배치가 가능합니다. 검정색 LCP 본체는 아래 신뢰성 섹션에 설명된 여러 리플로우 주기와 열적, 기계적 응력을 견딜 수 있는 것으로 입증되었습니다.
사운드 포트는 하우징 중앙에 위치하여 음향 출력이 장착 방향의 영향을 덜 받게 되어 최종 장치를 다양한 위치에 고정하거나 설치할 때 도움이 됩니다.
12Ω의 코일 저항을 통해 버저를 최대 100mA까지 소싱할 수 있는 3.3V GPIO 핀에 직접 연결할 수 있으므로 많은 설계에서 외부 드라이버 트랜지스터가 필요하지 않습니다.
2~4V의 작동 전압 범위는 추가 규제 없이 리튬 이온 셀, 코인 셀 및 표준 3.3V 레일과의 호환성을 제공합니다.
5.0mm 정사각형 및 2.0mm 높이의 패키지는 다른 소형 SMD 부저와 동일한 PCB 영역에 맞으며 최소 80dB의 정격 음압을 제공합니다.
공진 주파수는 ±300Hz의 허용 오차로 4000Hz로 지정되어 인간의 청각 중 가장 민감한 영역에 톤을 배치합니다.
검은색 LCP 하우징은 무연 리플로우 솔더링용으로 설계되었으며 양면 PCB 어셈블리의 열 프로필을 견딜 수 있습니다.
릴당 2,500개 단위의 테이프 앤 릴 패키징은 자동화된 배치를 지원하고 대용량 라인에서 전환 시간을 최소화합니다.
| 매개변수 | 값 |
| 제품 유형 | 전자기 SMD 패시브 버저 |
| 정격전압 | 3.0V(o-p) |
| 작동 전압 | 2~4V(o-p) |
| 10cm의 사운드 출력 | ≥ 80dB |
| 작동 전류 | 100mA 이하 |
| 공진주파수 | 4000±300Hz |
| 코일 저항 | 12±3Ω |
| 작동 온도 | -20°C ~ +70°C |
| 보관 온도 | -30°C ~ +80°C |
| 크기(L × W × H) | 5.0×5.0×2.0mm |
| 무게 | 0.1g |
| 하우징 재질 | 블랙 LCP |
| 포장 | 테이프 및 릴; 330mm 릴당 2500개 |
| 납땜 방법(권장) | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 |
다음 적용 제안은 구성 요소의 전기 및 기계 사양에서 파생됩니다. 이는 관련 표준에 따른 최종 제품 검증을 대체할 수 없습니다.
사용 중에 장치가 자주 회전하고 방향에 관계없이 부저 소리가 계속 들리는 바코드 스캐너 및 RFID 판독기와 같은 휴대용 산업용 단말기.
인슐린 펌프, 환자 모니터, 보행 기록 장치 등 예측 가능한 소리 분포를 갖춘 소형 경고 소스가 필요한 의료용 웨어러블 및 휴대용 진단 도구입니다.
전면 그릴이 중앙 구멍 방출 패턴과 자연스럽게 정렬되어 방 전체에 균형 잡힌 경고를 제공하는 스마트 홈 패널과 벽걸이형 컨트롤러입니다.
안전 벨트 알림 및 도어 열림 차임벨을 포함한 자동차 객실 전자 장치. 버저는 작은 구멍 뒤에 배치될 수 있으며 대칭 출력은 일관된 볼륨을 유지하는 데 도움이 됩니다.
매우 작은 설치 공간에서 가청 상태 표시기가 필요한 IoT 게이트웨이 노드 및 센서 허브 2~4V 공급 범위는 일반적인 배터리 및 에너지 수확 전력 아키텍처와 일치합니다.
부저가 공간이 제한된 플라스틱 인클로저에서 전원 켜짐 및 배터리 부족 경고를 제공하는 보조 배터리, Bluetooth 추적기, 충전 케이스와 같은 소비자 액세서리입니다.
5*5*2mm 표면 장착형 자기 패시브 버저는 기본적으로 음향 포트 구조가 다른 MLT‑5020입니다. 전기적으로나 기계적으로 두 부분은 상호 교환이 가능합니다. 중앙 구멍 설계의 이점은 보다 균일한 방사 패턴입니다. 테스트에서 음압 레벨은 버저와 측정 마이크 사이의 각도에 따라 덜 달라집니다. 이는 장치의 청취 위치가 고정되어 있지 않거나 여러 사용자가 서로 다른 방향에서 경고를 들어야 하는 경우에 이점이 될 수 있습니다.
5.0mm 평방 면적과 2.0mm 높이 덕분에 MLT‑5020H는 공간이 제한된 PCB를 위한 실용적인 선택이 됩니다. 12Ω 코일은 드라이브 요구 사항을 단순하게 유지하며 LCP 하우징은 아래에 자세히 설명된 전체 신뢰성 프로그램을 통해 인증되었습니다. 이미 MLT‑5020을 사용하고 있지만 중앙 포트의 음향 효과를 평가하려는 프로젝트의 경우 보드 재설계 없이 변경할 수 있습니다.
MEIDI Intelligent Technology는 2011년부터 전자기 및 압전 음향 부품을 생산해 왔습니다. 이 회사는 LCP 성형, 정밀 코일 권선, SMD 조립 및 인라인 음향 테스트를 다루는 중국 장쑤성에 수직 통합 시설을 운영하고 있습니다. ISO 9001 인증 및 전담 신뢰성 실험실은 일관된 품질을 위한 프레임워크를 제공하며 모든 배송에 대해 배치 수준 추적성이 유지됩니다.
MLT‑5020H는 MEIDI의 자동차 및 산업 고객에게 공급하는 동일한 자동화 라인에서 제조됩니다. 각 생산 배치에는 제품 사양에 규정된 신뢰성 검증 프로그램이 적용됩니다. 기후 스트레스 검사에는 +80°C에서 48시간, -30°C에서 48시간, 그리고 30분 동안 유지되는 극한 온도 사이의 5번의 열 충격 주기가 포함됩니다. 기계적 내구성은 세 축 모두에서 1.0mm 진폭으로 10Hz에서 55Hz까지 진동을 가하고 견목 표면에 75cm 높이로 3회 낙하하여 확인합니다. 내습성은 50°C 및 90~95% 상대습도에 48시간 노출한 후 2시간 동안 회복함으로써 확인됩니다. 납땜 무결성은 250°C 납땜 열 테스트와 전체 리플로우 프로필 검증을 통해 검증됩니다.

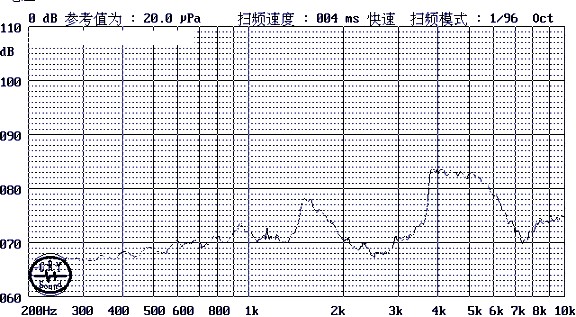

MLT‑5020H에 대한 생산 샘플 측정은 일반적으로 84.5dB~87.5dB 사이의 음압과 85.4mA~88.1mA 사이의 전류 값을 보여줍니다. 이 수치는 표준 생산을 대표하며 고객에게 제공되는 배치 테스트 보고서에 문서화되어 있습니다. 보장된 한계는 최소 80dB, 최대 100mA로 유지됩니다.
1. MLT-5020H는 MLT-5020과 어떻게 다릅니까?
유일한 차이점은 사운드 콘센트의 위치입니다. MLT‑5020H에는 중앙 구멍이 있고 MLT‑5020에는 오프셋 구멍이 있습니다. 모든 전기적 매개변수, 치수 및 납땜 특성은 동일합니다. 선택은 대칭 방사 패턴이 적용 분야에 유리한지 여부에 따라 달라집니다.
2. 이 부저를 표준 픽 앤 플레이스 기계로 배치할 수 있습니까?
예. 330mm 릴당 2,500개의 테이프 앤 릴 형식으로 제공됩니다. 평평한 상단 표면과 5.0mm 정사각형 본체는 표준 SMT 노즐 및 비전 정렬 시스템에 매우 적합합니다.
3. 어떤 구동 신호를 권장하나요?

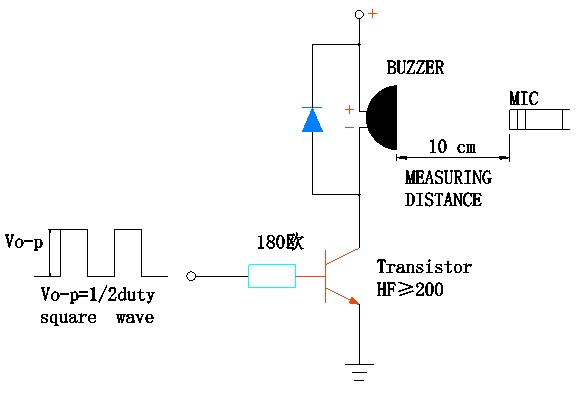

3.0V 피크-피크, 50% 듀티 사이클에서 4000Hz 방형파. 코일이 12Ω이므로 100mA를 전달할 수 있는 3.3V MCU 핀이 버저를 직접 구동할 수 있습니다. 핀 전류가 더 낮으면 베이스 저항이 있는 NPN 트랜지스터가 강력한 대안을 제공합니다. 드라이버를 보호하려면 코일 전체에 작은 플라이백 다이오드를 사용하는 것이 좋습니다.
4. 중앙 구멍 설계가 오프셋 구멍 부저와 비교하여 주파수나 SPL에 영향을 줍니까?
공진 주파수와 정격 SPL은 동일합니다. 중앙 구멍의 장점은 보다 균일한 음장입니다. 즉, 측정 각도 변화에 따라 음압 레벨의 변화가 적습니다. 이는 장치 방향이 고정되지 않은 경우 특히 유용합니다.
5. MLT‑5020H를 4kHz 이외의 주파수에서 구동할 수 있습니까?
이는 다양한 주파수 범위의 구동 신호에 응답하지만 최대 출력은 4000±300Hz의 기계적 공진에서 발생합니다. 이 대역 밖에서 운전하면 소음 수준이 줄어듭니다. 가변적인 톤이 필요한 애플리케이션의 경우 공명점에 가깝게 유지하는 것이 가장 좋습니다.
견적을 요청하거나 엔지니어링 샘플을 주문하거나 맞춤 수정에 대해 논의하려면 문의 양식을 통해 MEIDI에 문의하세요. 애플리케이션 팀은 인클로저 설계에 대한 레이아웃 권장 사항, 드라이브 회로 회로도 및 음향 시뮬레이션 데이터를 제공할 수 있습니다.
