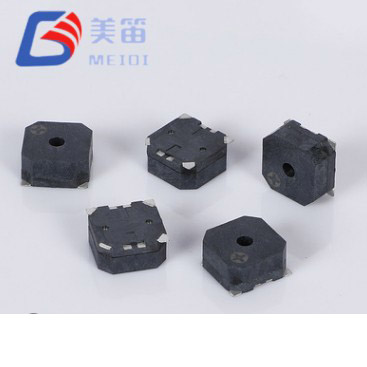

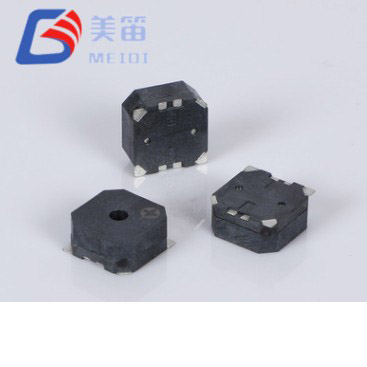

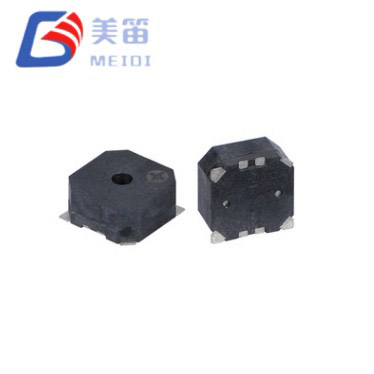

8.5*8.5*3mm SMD 자기 패시브 버저는 단일 PCB 설치 공간에서 다양한 공급 레일을 수용할 수 있는 유연성을 갖춘 표면 실장 전자기 버저가 필요한 설계에 실용적인 솔루션을 제공합니다. 두 가지 임피던스 변형은 동일한 8.5×8.5×3.0mm 패키지를 공유합니다. 16Ω 버전은 2.5V~4.5V 시스템을 포괄하고 32Ω 버전은 4.5V~6.5V 작동에 최적화되어 있습니다. 둘 다 동일한 기계적 치수를 갖기 때문에 엔지니어는 별도의 보드 레이아웃이나 인클로저 설계를 결정하지 않고도 프로토타입 제작 중에 전압 및 전류 균형을 평가할 수 있습니다.
패시브 변환기인 MLT-8530H-16R 및 MLT-8530H-32R은 사운드를 생성하기 위해 외부 구형파 또는 PWM 신호가 필요합니다. 이 접근 방식을 통해 펌웨어 팀이 주파수, 기간 및 변조 패턴을 완벽하게 제어할 수 있으므로 하드웨어를 변경하지 않고도 고유한 경고 시퀀스를 생성할 수 있습니다. 공진 주파수는 2700±300Hz로 설정되어 있으며 두 모델 모두 각각의 정격 전압에서 10cm에서 최소 음압 레벨 85dB를 보장합니다.

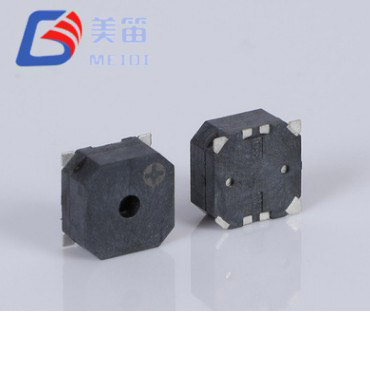

검은색 LCP 하우징은 표준 무연 리플로우 솔더링과 호환되며, 3.0mm 프로파일 높이 덕분에 수직 공간이 중요하지만 음향 성능을 희생할 수 없는 어셈블리에 배치할 수 있습니다. 다음 섹션에서는 이 시리즈를 산업, 보안, 빌딩 자동화 및 휴대용 장비에 통합하기 위한 전기적 특성, 드라이브 권장 사항, 신뢰성 검증 및 선택 지침을 자세히 설명합니다.
하나의 기계 설계에서 두 개의 코일 저항: 저전압 애플리케이션의 경우 16Ω, 표준 5V 레일의 경우 32Ω.
외장 드라이브가 필요합니다. 수동 전자기 구조는 AC 파형(일반적으로 2700Hz 구형파)을 기대하며 이는 소프트웨어를 통해 전적으로 맞춤형 톤 패턴, 가변 지속 시간 및 다중 톤 경고를 구현할 수 있는 자유를 제공합니다.
각 모델의 정격 전압에서 측정하여 10cm 거리에서 최소 85dB의 사운드 출력을 보장합니다.

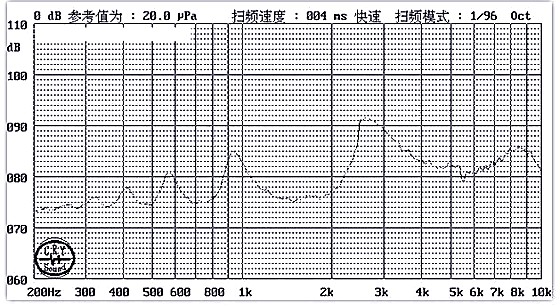

공진 주파수 2700±300Hz, 배치 샘플 데이터를 통해 여러 장치에 걸쳐 2700Hz 중심이 빡빡하다는 것을 확인했습니다.
콤팩트한 8.5×8.5mm 설치 공간과 3.0mm 높이로 보드 면적과 공간이 모두 제한된 고밀도 SMT 어셈블리용으로 설계되었습니다.
작동 온도 범위는 −30°C ~ +70°C이며 콜드 스타트 조건과 실외 인클로저를 지원합니다.
최대 255±5°C의 리플로우 솔더링은 물론 웨이브 및 수동 프로세스와 호환되는 검정색 LCP 하우징입니다.
| 매개변수 | MLT‑8530H‑16R | MLT‑8530H‑32R |
| 정격전압 | 3.6V(Vo-p) | 5V(Vo-p) |
| 작동 전압 | 2.5~4.5V(Vo-p) | 4.5~6.5V(Vo-p) |
| 10cm의 사운드 출력 | ≥ 85dB | ≥ 85dB |
| 작동 전류 | 100mA 이하 | 80mA 이하 |
| 공진주파수 | 2700±300Hz | 2700±300Hz |
| 코일 저항 | 16±3Ω | 32±3Ω |
| 작동 온도 | -30°C ~ +70°C | -30°C ~ +70°C |
| 보관 온도 | -40°C ~ +85°C | -40°C ~ +85°C |

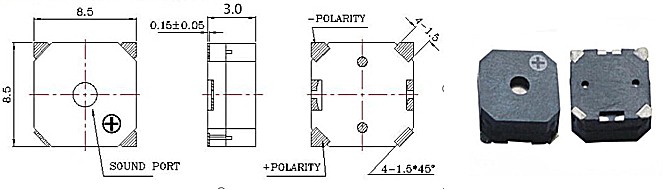

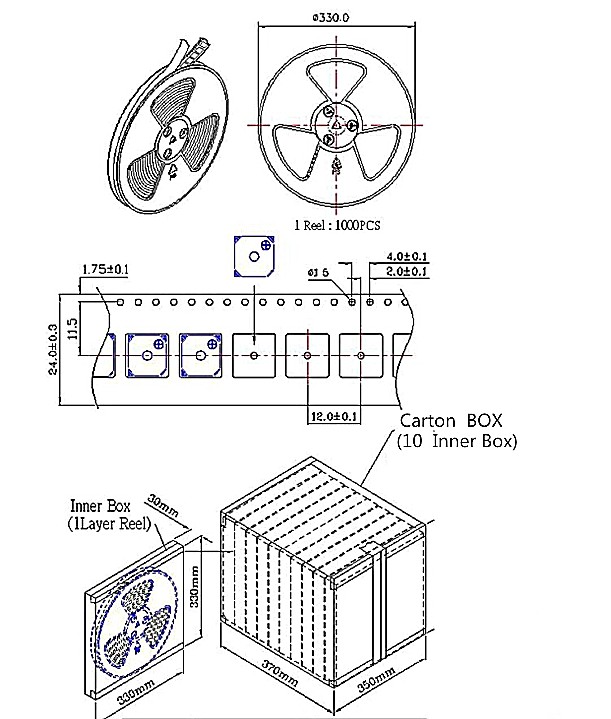

| 크기(L × W × H) | 8.5×8.5×3.0mm | 8.5×8.5×3.0mm |
| 무게 | 0.5g | 0.5g |
| 하우징 재질 | 블랙 LCP | 블랙 LCP |
단일 PCB 랜드 패턴은 16Ω 및 32Ω 부품을 모두 수용하므로 레이아웃 변경 없이 대상 시스템 전압에 따라 배치할 수 있는 플랫폼 설계가 가능합니다.
패시브 드라이브 아키텍처는 외부에서 생성된 구형파를 사용하므로 마이크로컨트롤러가 톤 주파수, 반복 속도 및 패턴을 정의할 수 있습니다. 음향 동작을 제한하는 내부 발진기가 없습니다.
음향 출력은 두 변형 모두 최소 85dB로 지정되며 공진 주파수는 2700Hz이고 허용 오차는 ±300Hz입니다.
전류 소비량은 3.6V에서 16Ω 버전의 경우 100mA 이하, 5V에서 32Ω 버전의 경우 80mA 이하로, 전원 공급 장치 크기에 대한 명확한 수치를 제공합니다.
3.0mm 높이는 많은 멀티 보드 시스템의 z 봉투 내에 구성 요소를 유지하는 반면, 8.5mm 정사각형 설치 공간은 인접한 라우팅 채널을 유지합니다.
연속 작동은 많은 상용 등급 부저가 제공하는 것 이상으로 사용 가능한 범위를 확장하는 하한인 −30°C에서 지정됩니다.
검정색 LCP 패키지는 리플로우, 웨이브 및 수동 납땜 프로파일을 견딜 수 있어 제조업체에게 조립 순서에 유연성을 제공합니다.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 SMD 패시브 버저 | — |
| 정격전압 | 3.6V(Vo-p) | 명사 같은 |
| 작동 전압 | 2.5~4.5V(Vo-p) | 마디 없는 |

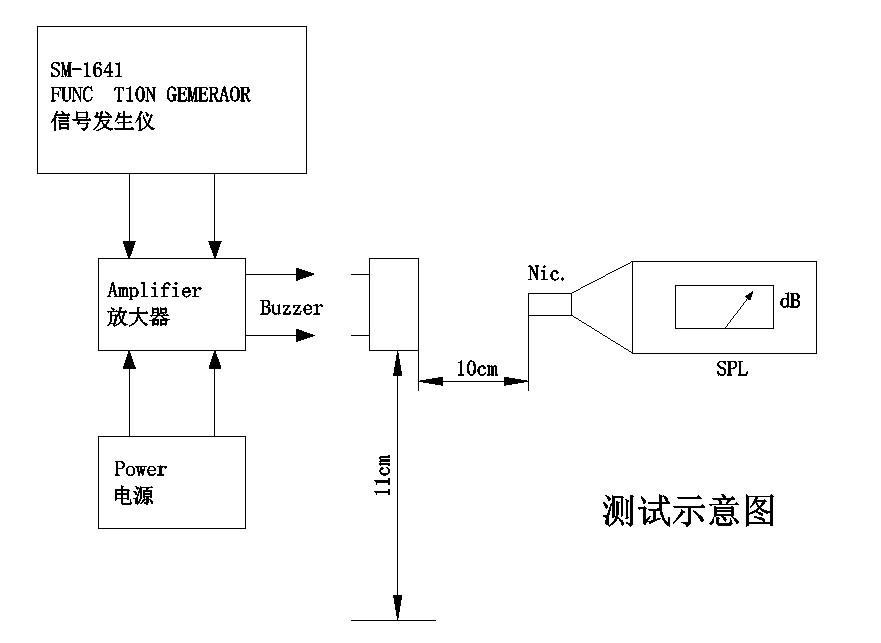

| 10cm의 사운드 출력 | ≥ 85dB | 3.6V에서 10cm |
| 작동 전류 | 100mA 이하 | 3.6V에서 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 코일 저항 | 16±3Ω | 25°C, DC에서 |
| 작동 온도 | -30°C ~ +70°C | 마디 없는 |
| 보관 온도 | -40°C ~ +85°C | 비작동 |
| 크기(L × W × H) | 8.5×8.5×3.0mm | 본체만 |
| 무게 | 0.5g | 전형적인 |
| 하우징 재질 | 블랙 LCP | 리플로우 호환 |
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 전자기 SMD 패시브 버저 | — |
| 정격전압 | 5V(Vo-p) | 명사 같은 |
| 작동 전압 | 4.5~6.5V(Vo-p) | 마디 없는 |
| 10cm의 사운드 출력 | ≥ 85dB | 5V에서 10cm |
| 작동 전류 | 80mA 이하 | 5V에서 |
| 공진주파수 | 2700±300Hz | 정격 전압에서 |
| 코일 저항 | 32±3Ω | 25°C, DC에서 |
| 작동 온도 | -30°C ~ +70°C | 마디 없는 |
| 보관 온도 | -40°C ~ +85°C | 비작동 |
| 크기(L × W × H) | 8.5×8.5×3.0mm | 본체만 |
| 무게 | 0.5g | 전형적인 |
| 하우징 재질 | 블랙 LCP | 리플로우 호환 |
| 변종 | SPL 범위(dB) | 전류 범위(mA) | 주파수(Hz) | 임피던스 범위(Ω) |
| MLT‑8530H‑16R | 89.9 – 92.5 | 68.6 – 72.5 | 2700 | 15.4 – 16.5 |
| MLT‑8530H‑32R | 90.1 – 92.4 | 59.6 – 63.1 | 2700 | 30.5 – 32.8 |
측정된 값은 생산 배치 내의 일반적인 스프레드를 보여줍니다. 보장된 한계는 위의 개별 사양 표에 나열되어 있습니다. 전체 배치 테스트 보고서 및 공정 능력 데이터는 MEIDI에 문의하세요.

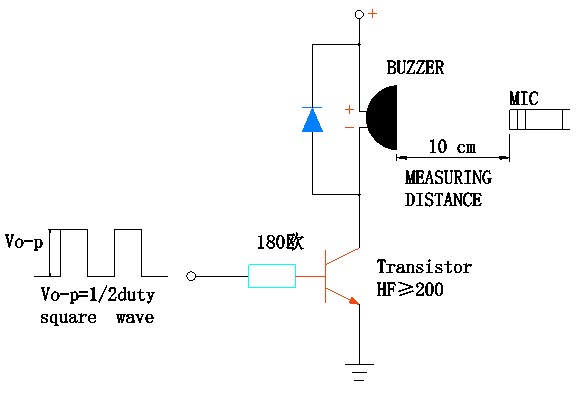

| 변종 | 추천 드라이버 | 일반적인 구성 | 비고 |
| MLT‑8530H‑16R | 트랜지스터 버퍼 | 베이스/게이트 저항기가 있는 NPN 트랜지스터 또는 로직 레벨 MOSFET | 현재 요구 사항으로 인해 직접 GPIO 드라이브를 사용할 수 없습니다. 스위칭 소자가 필요합니다. |
| MLT‑8530H‑16R | 오픈 컬렉터 드라이버 | 공급용 풀업 기능이 있는 NPN | 표준 구성; 트랜지스터 데이터 시트에 따라 기본 저항을 선택하십시오. |
| MLT‑8530H‑32R | 트랜지스터 버퍼 | 베이스/게이트 저항기가 있는 NPN 트랜지스터 또는 로직 레벨 MOSFET | 필수의; GPIO 핀은 부하 전류를 직접 공급할 수 없습니다. |
| MLT‑8530H‑32R | 전용 부저 드라이버 IC | 구형파 출력, 5V 가능 | 최대 음압을 위해 출력 주파수가 2700Hz로 조정되어 있는지 확인하십시오. |
| 두 변형 모두 | 오디오 증폭기 | 사인파 또는 구형파, 코일 저항과 일치하는 출력 임피던스 | 볼륨 제어 또는 파형 순도가 필요할 때 유용합니다. |
정격 피크 간 전압에서 듀티 사이클이 50%인 2700Hz 구형파는 지정된 음향 성능을 제공합니다. 공진에서 벗어난 주파수로 버저를 구동하면 사운드 레벨이 감소하고 반응 부하가 증가합니다.
아래 애플리케이션 노트는 8.5*8.5*3mm SMD 자기 패시브 버저의 전기 및 환경 사양을 기반으로 합니다. 이는 설계를 보증하지 않습니다. 특정 요구 사항 및 해당 표준에 대한 성능을 검증합니다.
산업 자동화 패널: PLC 및 모터 드라이브 시스템의 오류 경보 및 프로세스 상태 표시기는 보드 변경 없이 3.3V 및 5V 제어 로직 모두에 맞춰 조정되는 듀얼 임피던스 옵션의 이점을 제공합니다.
보안 및 액세스 제어: 침입 패널과 카드 리더는 고유한 PWM 제어 경고 리듬을 생성하여 운영자가 다양한 이벤트를 구별할 수 있도록 돕습니다.
건물 및 홈 자동화: 게이트웨이 허브, 연기 감지기 상호 연결 및 온도 조절기 확인은 소프트웨어 정의 알림 패턴을 생성하는 버저의 기능에 따라 달라집니다.
배터리 구동식 계측기: 16Ω 변형은 3.3V 리튬 이온 시스템에 적합하고, 32Ω 변형은 광범위한 휴대용 장비를 포괄하는 5V 조정 공급 장치에 최적화되어 있습니다.
통신 인프라: 실외 또는 난방되지 않는 장소의 캐비닛 침입 및 정전 경보는 −30°C 낮은 작동 한계의 혜택을 받습니다.
실외 및 열에 노출된 인클로저: 온도 변화가 큰 장비는 일관된 경고 생성을 위해 지정된 −30°C ~ +70°C 작동 범위에 따라 달라질 수 있습니다.
| 설계 요구 사항 | MLT‑8530H 시리즈의 장점 |
| 플랫폼 전압은 아직 확인되지 않음 | 공통 설치 공간을 사용하면 16Ω에서 32Ω 사이의 늦은 교환이 가능하여 PCB 레이아웃이 보존됩니다. |
| 전압 헤드룸과 전류 소비 간의 균형 | 16Ω 버전은 더 낮은 전압에서 작동하는 반면, 32Ω 버전은 5V 레일에서 전류 소모를 줄입니다. |
| 사용자 정의 가능한 경고 패턴이 필요함 | 패시브 설계로 톤 주파수, 온오프 타이밍 및 변조를 마이크로컨트롤러에 완벽하게 제어할 수 있습니다. |
| 좁은 PCB 공간 | 8.5mm 정사각형 본체와 3.0mm 높이로 조밀한 SMT 레이아웃에 적합합니다. |
| 추운 기후 배포 | −30°C 작동 바닥은 사양에 기록되어 있습니다. |
| 혼합 납땜 공정 | 리플로우, 웨이브 및 수동 납땜은 모두 제품 사양에 포함됩니다. |
8.5*8.5*3mm SMD 자기 패시브 버저는 가장 작은 SMD 버저와 더 큰 스루홀 유형 사이의 위치를 차지합니다. 3.0mm 높이는 강력한 음향 출력을 위한 충분한 내부 볼륨을 제공하는 동시에 두 개의 임피던스 값에 걸쳐 공유 공간을 제공하므로 설계 팀은 개발 주기 후반에 전기 인터페이스를 자유롭게 최적화할 수 있습니다. 보다 일반적인 4kHz보다 낮은 2700Hz 공진 주파수는 약간 더 깊은 톤이 더 나은 식별력을 제공하는 음향 환경에서 선호될 수도 있습니다.
두 가지 임피던스 변형 모두에 대한 평가 샘플을 사용할 수 있으므로 자신의 보드에서 음압, 전류 소비 및 드라이브 호환성을 확인할 수 있습니다.
MEIDI Intelligent Technology는 2011년부터 전자기 및 압전 음향 부품을 생산해 왔습니다. 중국 장쑤성에 있는 이 회사의 수직 통합 공장은 사내 LCP 성형, 자동 코일 권선, SMD 조립 및 100% 음향 테스트를 결합합니다. ISO 9001 인증과 전용 신뢰성 실험실은 대량 생산 전반에 걸쳐 일관된 품질을 위한 프레임워크를 제공합니다. 자동차, 산업, 보안 및 가전제품 부문의 고객은 MEIDI의 엔지니어링 지원 및 정시 배송을 신뢰합니다.
MLT‑8530H 시리즈는 이와 동일한 품질 시스템에 따라 제조됩니다. 모든 배치에는 제품 사양을 따르는 신뢰성 검증 프로그램이 적용됩니다. 환경 스트레스 검사는 +80±2°C에서 48시간, -30±2°C에서 48시간, 각 온도에서 30분 동안 유지되는 이러한 극한 사이의 열 충격 5주기로 구성됩니다. 기계적 견고성은 3개 축 모두에서 1.0mm 진폭으로 10Hz~55Hz의 진동 테스트를 거친 후 10mm 견목 표면에 75cm 높이에서 3번의 자유 낙하 테스트를 통해 확인되었습니다.
내습성은 측정 전 2시간 동안 주변 회복을 통해 샘플을 90~95% 상대 습도에서 50±5°C에 48시간 동안 노출시켜 평가합니다. 납땜 무결성은 250±5°C(납땜 지점에서 부품 본체 2.0mm)에서 10초 납땜 열 테스트와 전체 리플로우 프로파일링을 통해 검증됩니다. 고객이 검토할 수 있도록 모든 테스트 조건, 허용 기준 및 배치 문서가 제공됩니다. 자동차 또는 의료 기기 표준이 적용되는 프로젝트와 같이 확장된 자격이 필요한 프로젝트의 경우 MEIDI의 품질 팀은 추가 검사 프로토콜에 대해 논의할 수 있습니다.
1. MLT-8530H-16R과 MLT-8530H-32R 중에서 어떻게 결정합니까?
선택은 사용 가능한 드라이브 전압과 전원 공급 장치가 전달할 수 있는 전류량에 따라 달라집니다. 16Ω 부품은 2.5~4.5V에서 작동하며 3.3V 로직 또는 단일 셀 리튬 이온 설계에 적합합니다. 32Ω 부품은 4.5V ~ 6.5V에서 작동하며 표준 5V 레일과 일치하고 동일한 음향 출력에 대해 더 적은 전류를 소모합니다. 둘 다 동일한 랜드 패턴을 공유하므로 하나의 변형을 평가한 후 나중에 PCB를 수정하지 않고도 다른 변형으로 전환할 수 있습니다.
2. 각 변형에는 어떤 구동 회로를 사용해야 합니까?
두 유형 모두 2700Hz 및 정격 전압에서 외부 구형파가 필요합니다. 코일 전류(16Ω의 경우 100mA 이하, 32Ω의 경우 80mA 이하)가 대부분의 마이크로컨트롤러 GPIO 핀의 성능을 초과하므로 트랜지스터 버퍼 또는 로직 레벨 MOSFET이 필요합니다. 베이스 저항이 있는 간단한 NPN 트랜지스터가 가장 일반적인 솔루션입니다. 전용 버저 드라이버 IC도 사용할 수 있습니다. 공진점에 도달하려면 출력 주파수가 2700Hz로 설정되어 있는지 확인하십시오.
3. MLT‑8530H‑16R을 5V 공급 장치에서 실행하거나 32Ω 버전을 3.3V 공급 장치에서 실행할 수 있습니까?
4.5V 이상에서 16Ω 변형을 작동하면 코일이 과열될 위험이 있습니다. 4.5V 미만의 32Ω 변형은 지정된 최소 85dB 아래로 떨어질 수 있는 감소된 사운드 출력을 생성합니다. 시스템 전압이 고정되어 있고 각 부품의 자연 범위와 일치하지 않는 경우 MEIDI는 대체 모델을 제안하거나 16Ω 버전용 소형 값 직렬 저항기에 대해 논의할 수 있습니다. 단, 이렇게 하면 음압이 낮아집니다.
4. 4000Hz 부저와 비교하여 2700Hz 주파수의 중요성은 무엇입니까?
2700Hz 중심 주파수는 많은 소형 SMD 버저의 일반적인 4kHz보다 낮습니다. 둘 다 인간의 청각이 민감한 대역 내에 위치하지만, 낮은 피치는 덜 날카로운 것으로 인식될 수 있으며 인클로저 내부에서 다르게 동작할 수 있습니다. 최선의 선택은 주변 소음 스펙트럼과 제품에 필요한 경고 차별화 유형에 따라 달라집니다. 톤 품질이 중요한 경우 두 주파수 범위를 모두 사용한 프로토타입 테스트를 권장합니다.
5. 샘플 측정표는 무엇을 알려줍니까?
10개 유닛 샘플 데이터는 음압, 전류, 주파수 및 임피던스에 대한 일반적인 성능 분포를 보여줍니다. 이 수치는 참고용일 뿐이며 보장된 한계(≥85dB, 2700±300Hz 및 공칭 값의 ±3Ω 이내)를 대체하지 않습니다. 모든 배송에 대해 이러한 매개변수를 문서화한 생산 배치 보고서는 요청 시 제공됩니다.
