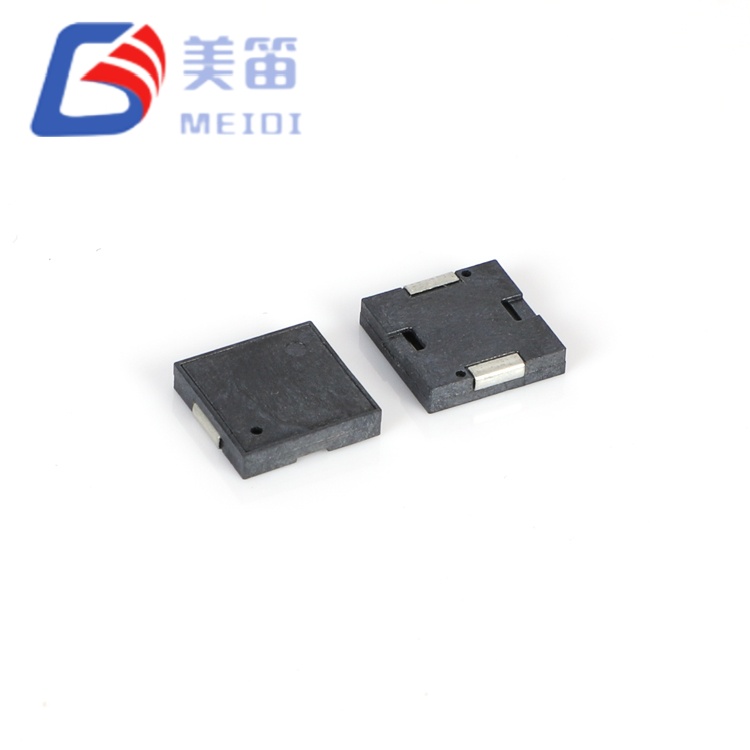

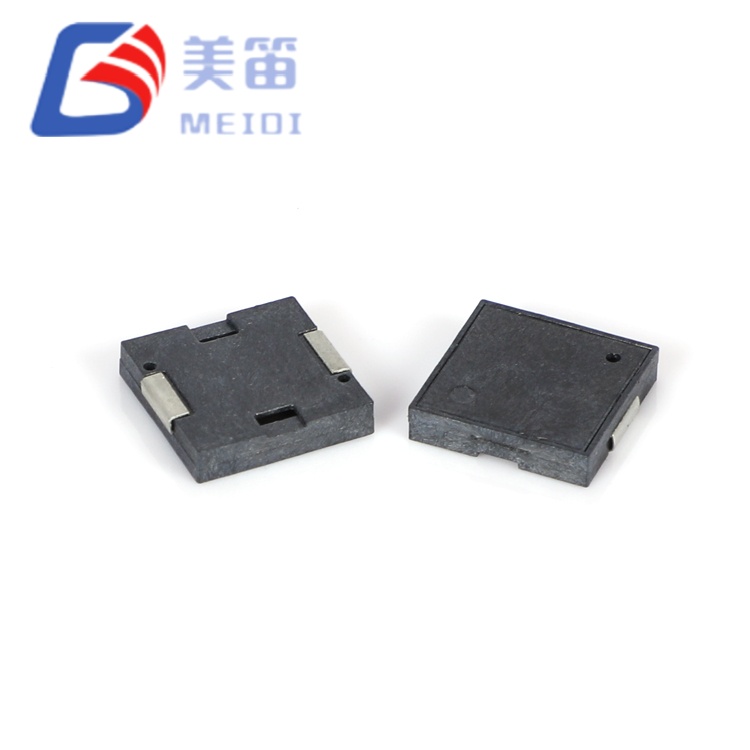

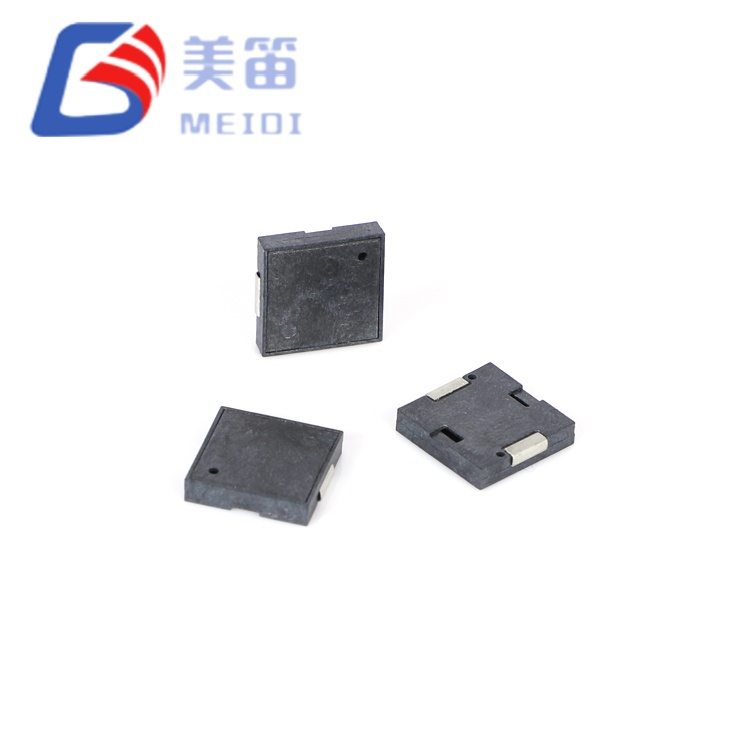

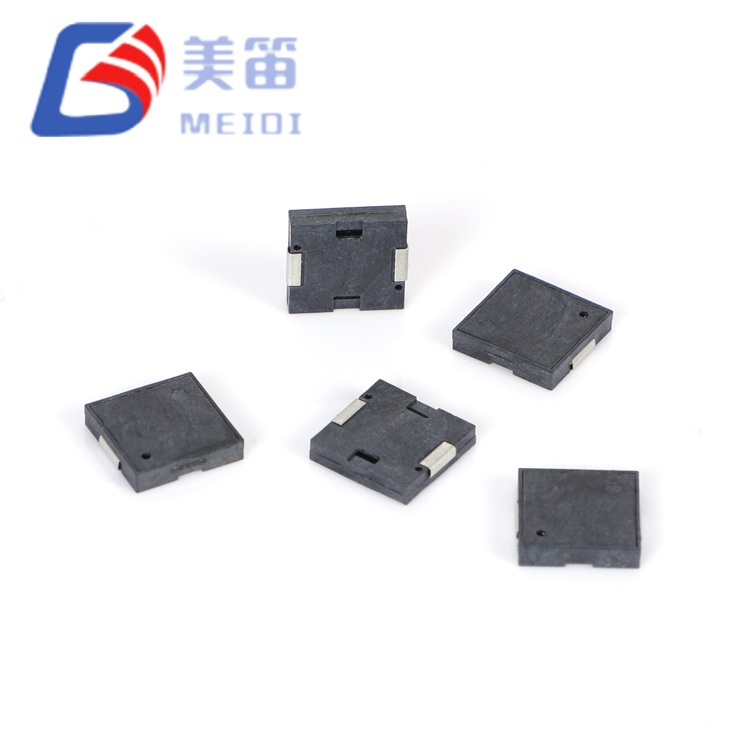

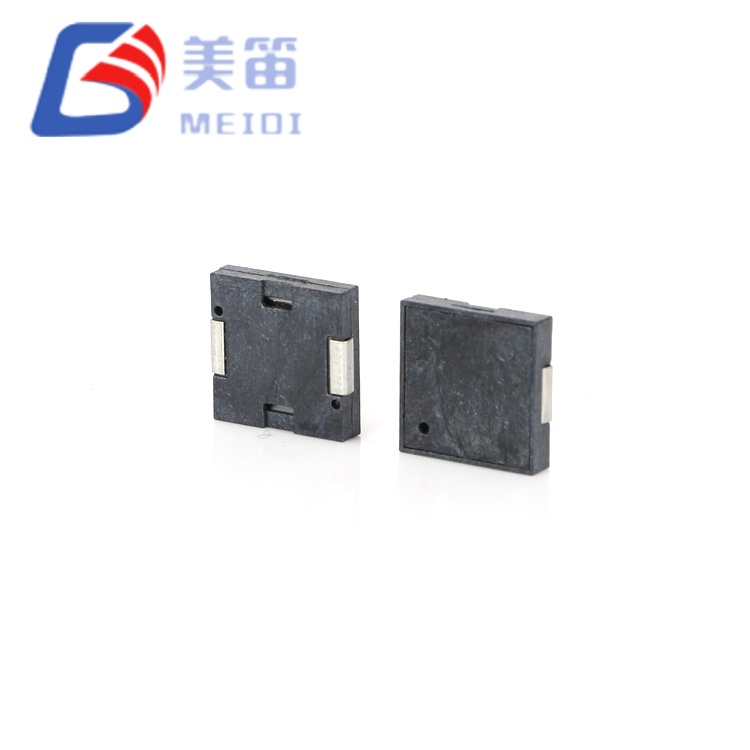

9×9×1.8mm SMD 압전 패시브 버저는 매우 작은 설치 공간과 엄격한 전력 예산 내에서 명확한 가청 신호를 요구하는 애플리케이션을 위해 설계된 표면 장착 패시브 압전 버저입니다. 높이가 1.8mm에 불과하고 베이스가 9.0×9.0mm이므로 기존 버저가 맞지 않는 조립품에 배치할 수 있습니다. 용량성 구동 원리는 정격 5V에서 작동 전류를 5mA 이하로 유지하므로 플라이백 다이오드가 필요 없으며 직접 마이크로컨트롤러 구동이 가능합니다.
단일 구성 요소는 1V~25V의 작동 범위를 포괄합니다. 즉, 동일한 버저가 추가 규제 없이 3.3V 논리 회로, 12V 자동차 레일 및 24V 산업용 제어 패널을 지원할 수 있음을 의미합니다. 5V에서 음압 레벨은 10cm 거리에서 최소 70dB에 도달하며 공진 주파수는 4000±300Hz로 유지됩니다. 12000pF(±30%)의 지정된 정전 용량을 통해 간단한 드라이버 설계가 가능하며, 검정색 LCP 하우징은 리플로우 솔더링 및 -30°C ~ +70°C의 연속 작동을 견딥니다.
수동 압전 변환기인 9×9×1.8mm SMD 압전 수동 버저는 외부 AC 신호(일반적으로 4000Hz 공진점에 가까운 구형파 또는 PWM 파형)가 필요합니다. 교류 전기장이 가해지면 세라믹 요소는 자기 구성 요소 없이 변형되어 음파를 생성합니다. 이 작동 원리는 자기 버저에서 발견되는 유도 반동을 제거하므로 억제 다이오드 없이 전체적으로 더 적은 수의 구성 요소로 구동 회로를 구축할 수 있습니다.
이 장치는 5V, 4000Hz 테스트 조건에서 5mA 이하를 소비하며 부하는 주로 용량성(공진 시 약 3.3kΩ 리액턴스)이므로 설계 강조점은 전류 전달에서 전압 스윙으로 이동합니다. 1~25V의 넓은 입력 범위를 통해 동일한 부저가 여러 시스템 전압에서 작동할 수 있으며 음압 레벨은 구동 진폭에 따라 예측 가능하게 증가합니다. 5V 피크-피크에서 최소 출력은 10cm에서 70dB입니다. 전압이 높을수록 그에 따라 더 높은 사운드 레벨이 생성됩니다.
무게가 0.4g이고 검은색 LCP로 성형된 이 패키지는 표준 리플로우 솔더링과 호환되며 제품 사양에 따라 최대 3번의 열 주기를 거칠 수 있습니다. 설계자에게 71.8dB ~ 76.4dB 범위의 사운드 레벨과 11385pF ~ 12950pF 사이의 정전 용량 값을 통해 생산 균일성에 대한 현실적인 보기를 제공하기 위해 10개 단위 샘플 테스트 보고서가 문서에 포함되어 있습니다.
맞춤형 드라이브 회로 권장 사항이나 전압 레일 및 듀티 사이클과의 통합에 대해 논의하려면 MEIDI 애플리케이션 엔지니어링에 문의하세요.
용량성 압전 구조는 전자기 코일이 없으므로 관리할 유도성 과도 현상이 없음을 의미합니다. 5mA 이하의 정격 전류 덕분에 부저는 추가 억제 구성 요소 없이 에너지에 민감한 설계에 적합합니다.
높이가 1.8mm에 불과하고 설치 공간이 9.0mm인 MLT-9018은 적층형 보드, 얇은 디스플레이 모듈 및 카드 판독기 메커니즘에서 볼 수 있는 좁은 수직 공간에 꼭 맞습니다.
1~25V 작동 전압 범위는 3.3V 로직, 5V 시스템, 12V 자동차 라인 및 24V 산업용 버스를 포괄하므로 하나의 부품 번호로 여러 전압별 대안을 대체할 수 있습니다.
공진 주파수는 ±300Hz 생산 허용 오차로 4000Hz로 고정되어 펌웨어 팀에 잘 정의된 음향 목표를 제공합니다.
설계 단계에서 무효 부하 계산을 돕기 위해 1kHz 및 25°C에서 12000pF(±30%)의 공칭 정전 용량이 지정됩니다.
작동 온도 범위는 −30°C ~ +70°C이며, 이는 많은 상용 등급 버저의 일반적인 −20°C 최저 온도를 뛰어넘는 수준입니다.
MEIDI Intelligent Technology는 2011년부터 중국 장쑤성에서 수직 통합 시설을 운영하면서 음향 부품을 제조해 왔습니다. 이 공장은 ISO 9001 인증 품질 관리 시스템에 따라 사내 LCP 몰딩, 자동화된 SMD 조립 라인 및 100% 인라인 음향 테스트를 결합합니다. 이 인프라는 모든 배송에 대해 상세한 배치 기록을 유지하면서 MLT-9018과 같은 대량 구성 요소의 일관된 생산을 지원합니다.
MLT‑9018은 제품 사양에 정의된 포괄적인 신뢰성 테스트 프로그램을 거칩니다. 환경 스트레스 검사에는 +80±2°C에서 48시간 고온 담그기, -30±2°C에서 48시간 저온 노출, 각 온도에서 30분간 유지되는 극한 사이의 5번의 열 충격 주기가 포함됩니다. 기계적 내구성은 3개 축 모두에서 1.0mm 진폭으로 10Hz~55Hz의 진동 테스트를 거친 후 10mm 견목 표면에 75cm 높이에서 3번의 자유 낙하 테스트를 통해 검증되었습니다.
내습성은 90~95% 상대습도에서 50±5°C에 48시간 노출하고 2시간의 주변 회복 기간을 거쳐 확인됩니다. 납땜 무결성은 납땜 사양에 따른 전체 리플로우 프로파일 테스트뿐만 아니라 부품 본체가 납땜에서 2.0mm 떨어진 곳에 250±5°C에서 10초 담금으로 검증됩니다.
이러한 테스트는 배치별로 수행되며 결과 보고서는 자체 적격성 평가 프로세스에 대한 문서가 필요한 고객에게 제공됩니다. 자동차 또는 의료 기기 표준과 같이 확장된 자격을 요구하는 응용 분야의 경우 MEIDI의 엔지니어링 팀은 추가 검사 프로토콜에 대해 논의할 수 있습니다.
| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 SMD 패시브 버저 | — |
| 정격전압 | 5V(Vp-p) | 공진 주파수 기준 |
| 작동 전압 | 1~25V(Vp-p) | 드라이브 신호 피크 |

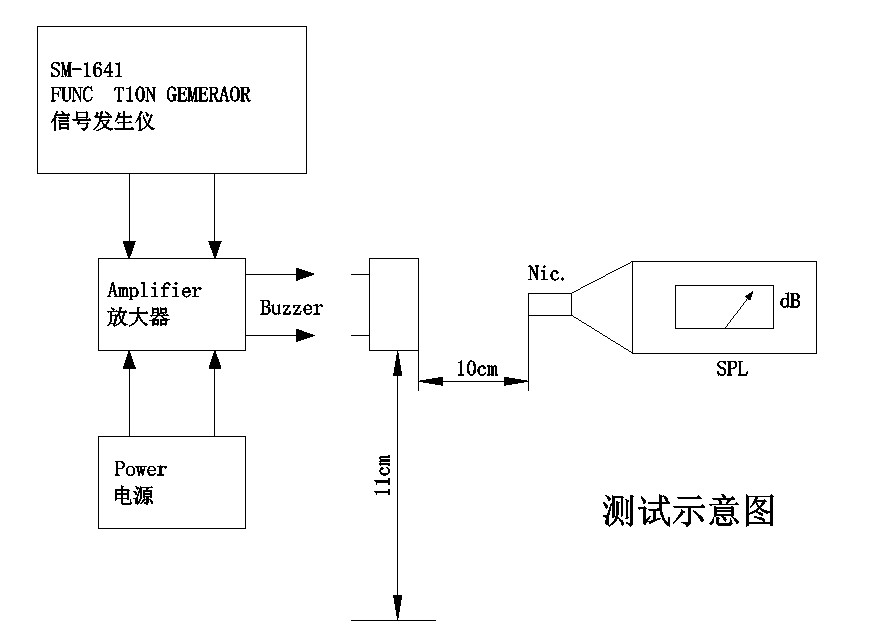

| 10cm의 사운드 출력 | ≥ 70dB | 5V, 4000Hz, 10cm에서 |
| 작동 전류 | 5mA 이하 | 5V, 4000Hz에서 |
| 공진주파수 | 4000±300Hz | 정격 전압에서 |
| 정전 용량 | 12000±30%pF | 1kHz, 25°C에서 |
| 작동 온도 | -30°C ~ +70°C | 마디 없는 |
| 보관 온도 | -40°C ~ +85°C | 비작동 |

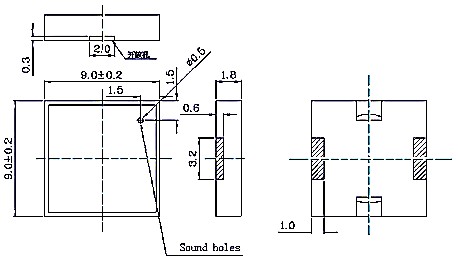

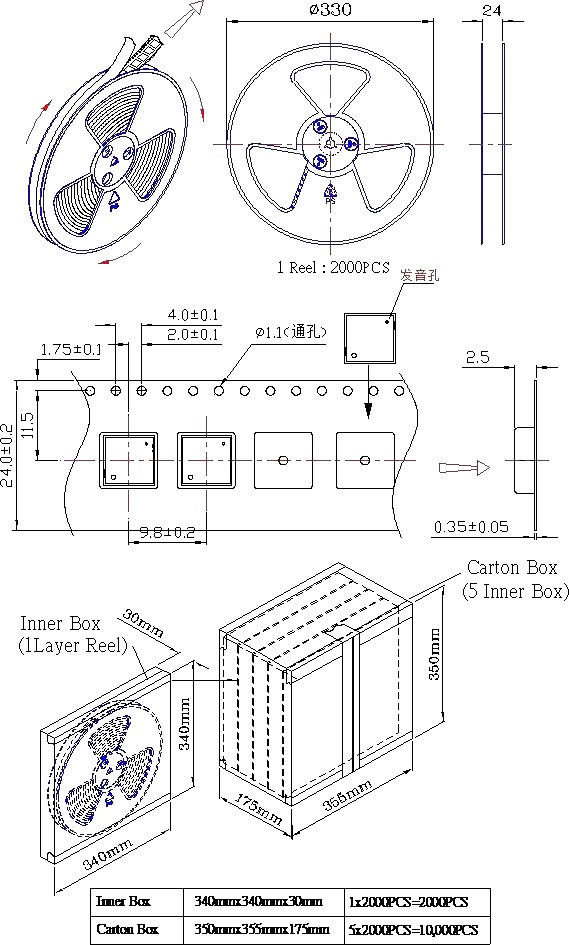

| 크기(L × W × H) | 9.0×9.0×1.8mm | 본체만 |
| 무게 | 0.4g | 전형적인 |
| 하우징 재질 | 블랙 LCP | — |
| 납땜(권장) | 리플로우: 255 ± 5°C, 3초; 예열 180°C, 40~70초 | 사양당 최대 3회 패스 |
| 납땜(웨이브) | 255 ± 15°C, 4~6초 | 2~3회 패스 |
| 납땜(수동) | 360 ± 10°C, 2~5초 | 2~3회 패스 |
| 매개변수 | 샘플 범위 |
| 음압 | 71.8 – 76.4dB |
| 빈도 | 4000Hz |
| 정전 용량 | 11385 – 12950pF |
| 지름 | 9.0mm |
| 키 | 1.8mm |
샘플 데이터는 일반적인 생산 균일성을 보여줍니다. 모든 생산 로트에는 기본사양표의 보증한계치만 적용됩니다.
아래 제안된 용도는 MLT-9018의 전기적 및 기계적 특성을 기반으로 합니다. 이는 설계 지침으로 작성되었으며 최종 제품의 특정 요구 사항에 따라 확인되어야 합니다.
• 배터리로 작동되는 휴대용 장치: 5mA 이하의 전류 소모로 코인 셀 또는 소형 리튬 팩으로 구동되는 제품의 작동 시간을 연장합니다.
• 저온 환경 장비: -30°C 하한 작동 한계는 냉장 물류 추적기, 실외 센서 및 비가열 산업용 인클로저를 지원합니다.
•슬림한 전자 어셈블리: 1.8mm 높이로 초박형 디스플레이, 멤브레인 패널 및 카드 판독기 베젤에 통합할 수 있습니다.
• 다중 전압 산업용 노드: 1~25V 입력은 전압 변환 회로를 제거하여 5V, 12V 및 24V 버스에서 작동해야 하는 설계를 단순화합니다.
•자동차 내부 모듈: 대시보드 차임벨, 주차 센서 피드백 및 안전벨트 알림에 적합한 직접 12V 호환성.
•IoT 엔드포인트 및 센서 게이트웨이: 낮은 유효 전류는 에너지 수확 또는 수명이 긴 배터리 애플리케이션에 잘 맞습니다.
| 디자인 고려사항 | MLT‑9018 사양 |
| 현재 예산 제약 | 사양당 5mA 이하의 작동 전류 |
| 전압 레일 변형 | 1~25V 작동 범위는 하나의 SKU에서 여러 시스템 전압을 포괄합니다. |
| 수직 클리어런스 | 일반적인 2.0~2.5mm 대안보다 높이가 1.8mm 낮음 |
| 저온 작동 | 사양당 -30°C 작동 한계 |
| 구동 회로 단순성 | 유도성 반동이 없습니다. 플라이백 다이오드가 필요하지 않음 |
| 용량성 부하 특성 | 무효 임피던스 계산을 위해 12000pF가 지정됨 |
9×9×1.8mm SMD 압전 패시브 버저는 전류, 공간 및 전압 유연성이 주요 제약 사항인 상황을 위해 특별히 개발되었습니다. 용량성 특성으로 인해 공진 시 약 3.3kΩ의 반응성 부하가 발생합니다. 이는 드라이버가 큰 연속 전류가 아닌 전압 스윙을 제공해야 함을 의미합니다. 이러한 차이는 종종 자기 변환기 설계에 비해 더 간단하고 비용 효과적인 구동 단계로 이어집니다.
자체 구동 파형 및 PCB 레이아웃으로 음향 출력 및 전류 소비를 측정할 수 있도록 평가용 샘플이 제공됩니다.
1. MLT‑9018에는 어떤 유형의 구동 신호가 필요합니까?
MLT‑9018은 수동 압전 부저이며 외부 AC 신호(일반적으로 4000Hz 근처의 구형파 또는 PWM)가 필요합니다. DC 전압만으로는 소리가 나지 않습니다. 구동 회로는 스위칭 주파수에서 12000pF 정전용량을 충전 및 방전해야 합니다. 평균 전류는 낮으나, 순간 피크 전류는 드라이버의 성능과 비교하여 확인해야 합니다.

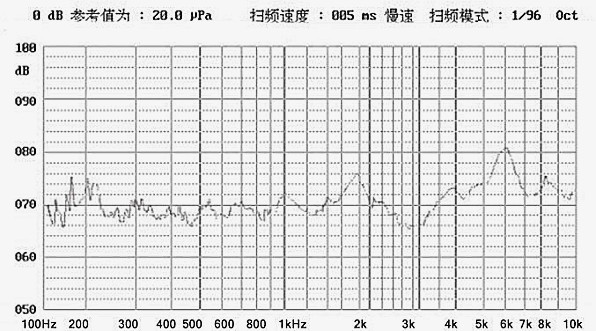

2. 1~25V 범위 내에서 작동 전압에 따라 음압은 어떻게 변합니까?
구동 전압 진폭에 따라 음압이 증가합니다. 5V 정격 조건에서 ≥70dB 보장이 제공됩니다. 낮은 전압에서는 출력이 감소하고, 높은 전압에서는 출력이 증가합니다. MEIDI에서 전압별 음향 데이터를 요청할 수 있습니다.

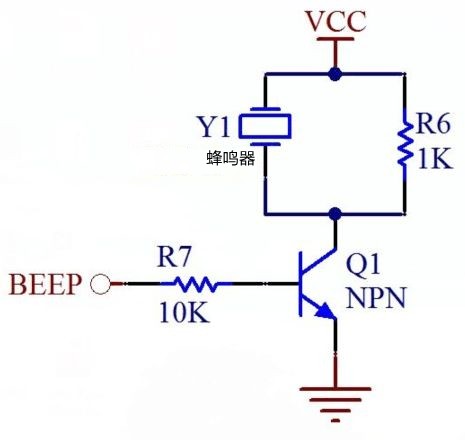

3. MLT‑9018은 마이크로컨트롤러 GPIO 핀에서 직접 구동할 수 있습니까?
핀이 4000Hz에서 12000pF의 무효 전류를 공급할 수 있는 경우 3.3V 또는 5V GPIO에서 직접 구동이 가능합니다. 5mA 이하의 평균 값은 많은 GPIO 사양에 속하지만 용량성 스위칭 중 피크 충전 전류는 더 높을 수 있습니다. 12V 및 24V 작동의 경우 트랜지스터 버퍼 또는 전용 압전 드라이버가 권장됩니다. MEIDI는 일반적인 설정을 위한 기준 회로를 제공할 수 있습니다.
4. 12000pF 정전용량 사양의 의미는 무엇입니까?
커패시턴스는 반응성 임피던스를 결정합니다: Z = 1/(2πfC). 4000Hz에서는 약 3.3kΩ이 됩니다. 구동 회로는 이 반응성 부하에 전류를 공급해야 합니다. 드라이버 스테이지를 설계할 때 ±30% 허용 오차(8400~15600pF)를 고려해야 합니다. 애플리케이션 엔지니어가 구성 요소 선택을 지원할 수 있습니다.
5. 샘플 테스트 데이터와 보증사양의 차이는 무엇인가요?
샘플 보고서(10단위 측정)에는 71.8dB에서 76.4dB 사이의 음압과 같은 일반적인 값이 표시됩니다. 이는 참조용으로만 제공됩니다. 보장되는 사양은 음압 ≥70dB, 주파수 4000±300Hz, 정전용량 12000±30% pF입니다. 요청 시 생산 테스트 프로토콜을 이용할 수 있습니다.
6. MEIDI는 이 부저에 대한 사용자 정의를 제공합니까?
예, OEM 및 ODM 서비스를 이용할 수 있습니다. 주파수, 전압, 크기, 방수 등의 매개변수는 특정 요구 사항에 맞게 수정할 수 있습니다. 타당성 평가를 위해 목표 사양을 가지고 애플리케이션 팀에 문의하세요.
드라이브 회로 설계 지침, 전압별 음향 측정, 저온 환경 배포 권장 사항 또는 OEM 맞춤화에 대해 논의하려면 문의 양식을 통해 요구 사항을 보내주세요. MEIDI의 애플리케이션 엔지니어링 팀은 일반적으로 영업일 기준 1일 이내에 기술 문서 및 대량 가격에 대한 답변을 드립니다.
장쑤성의 MEIDI 공장은 2011년부터 전 세계 고객에게 압전 및 전자기 음향 부품을 제공해 왔습니다. 사내 LCP 몰딩, 자동화된 SMD 조립 및 전체 음향 테스트를 통해 이 회사는 자동차 전자 장치 및 산업 제어 장치부터 의료 장치 및 스마트 홈 시스템에 이르는 다양한 산업에 공급합니다. ISO 9001 품질 관리 및 전용 신뢰성 실험실은 우리가 게시하는 모든 제품 사양을 뒷받침합니다.
