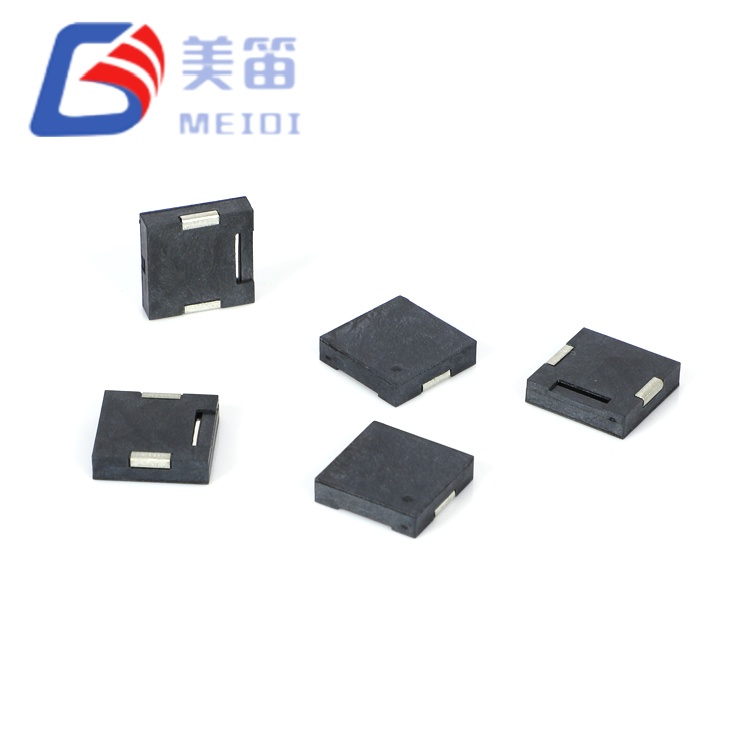

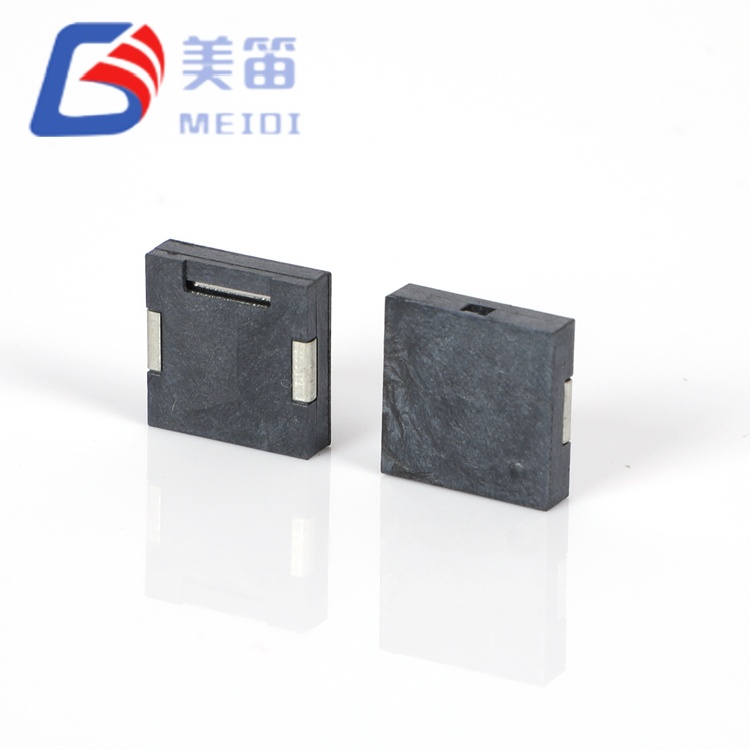

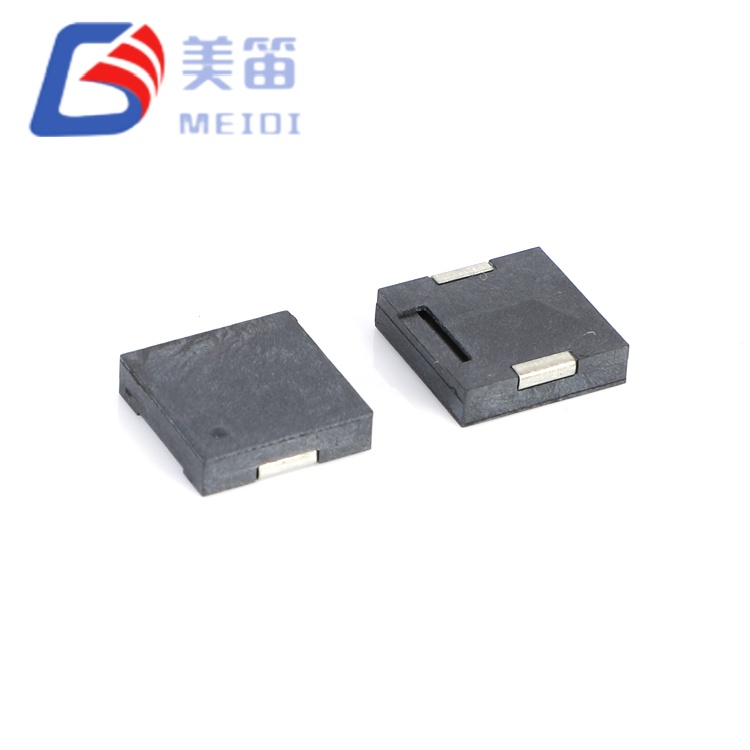

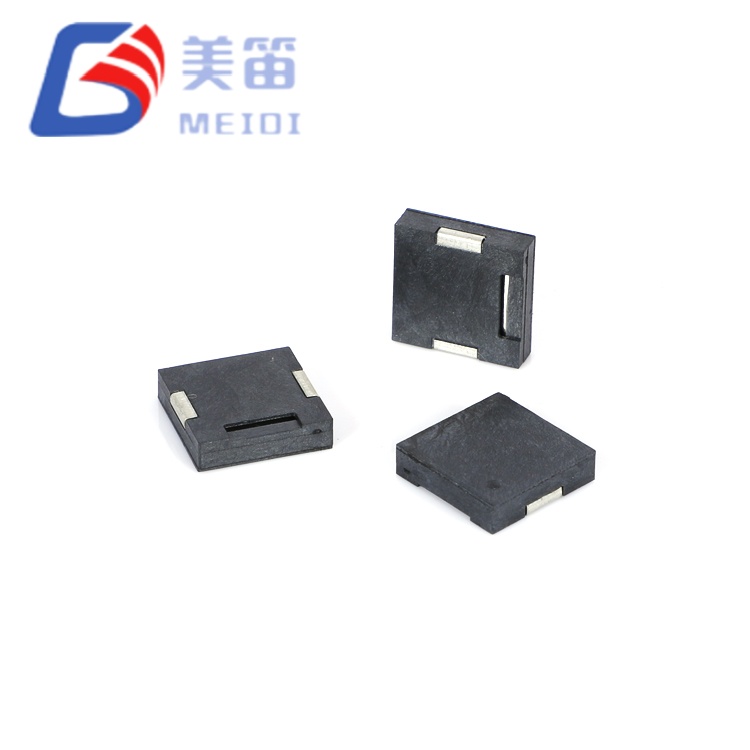

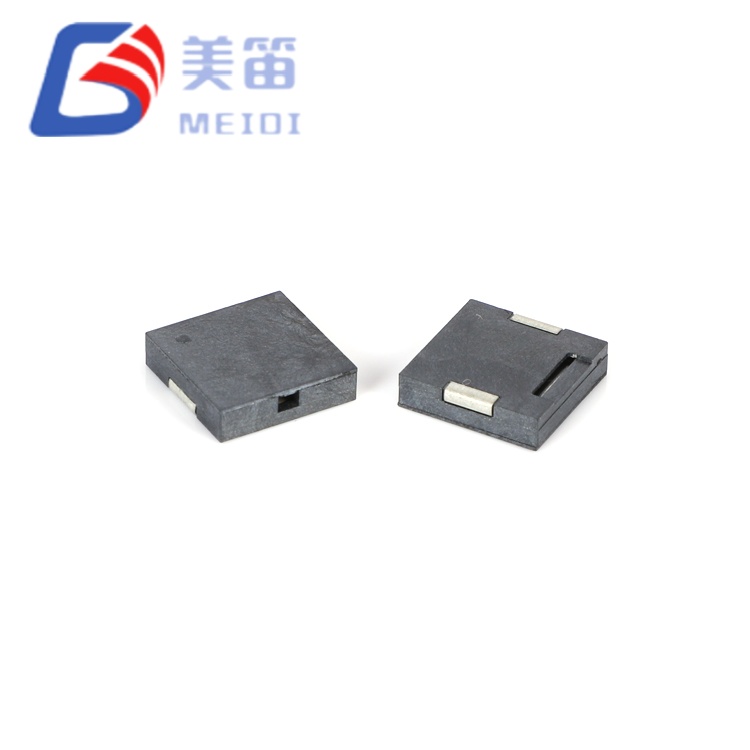

12*12*3mm SMD 압전 패시브 버저는 넓은 1~25V 구동 신호를 수용하는 표면 실장 패시브 압전 버저로, 단일 부품으로 3.3V 로직 레일부터 최대 24V 산업용 버스까지 모든 것을 포괄할 수 있습니다. 공진 주파수는 4000Hz에 집중되어 있으며 정격 3V에서 전류 소비는 5mA 미만으로 유지되므로 고정 설치는 물론 배터리 구동식 계측기에 실용적입니다. 12mm 평방 면적과 3mm 높이에 불과한 버저는 공간과 전력이 모두 엄격하게 관리되는 고밀도 PCB 어셈블리에 적합합니다.
12*12*3mm SMD 압전 수동 버저는 수동 변환기이므로 외부 AC 파형(일반적으로 4000Hz 근처의 구형파 또는 PWM 신호)이 필요합니다. 이를 통해 펌웨어는 사운드 특성을 완벽하게 제어할 수 있습니다. 즉, 하드웨어를 변경하지 않고도 켜기 타이밍, 주파수 변조 및 다중 톤 패턴을 모두 소프트웨어에서 정의할 수 있습니다. 공급 허용 오차가 넓다는 것은 레일 전압이 다른 여러 제품에 걸쳐 동일한 버저를 사용할 수 있어 조달 및 인증이 단순화된다는 의미입니다.

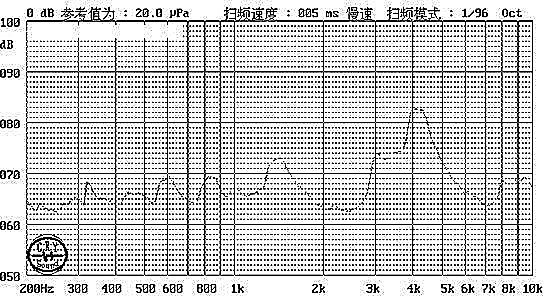

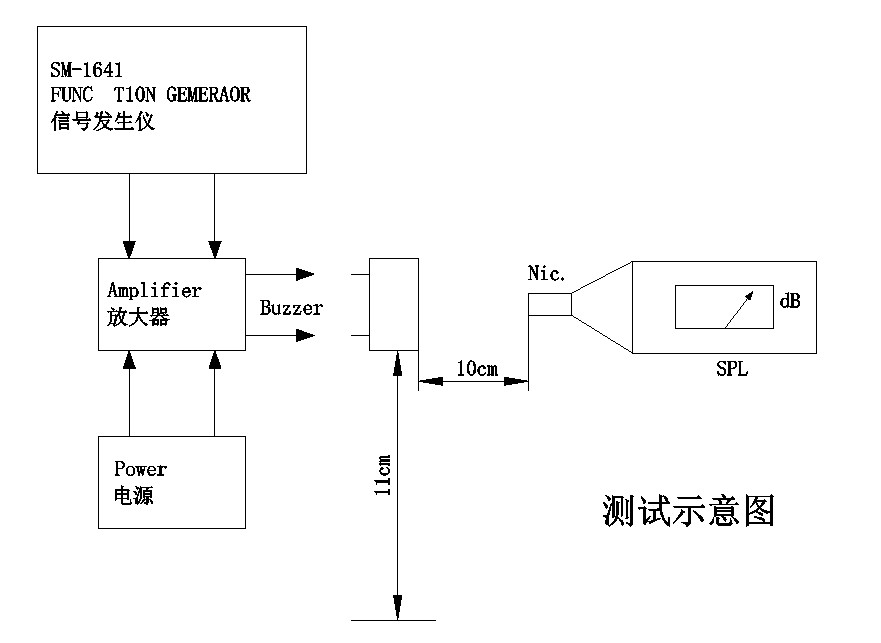

4000Hz 중심 주파수는 인간의 귀가 가장 민감하게 반응하는 2~5kHz 대역 내에 위치하므로 적당한 드라이브 레벨에서도 경고를 명확하게 들을 수 있습니다. 3V 피크-피크에서 보장된 최소 음압은 10cm에서 80dB이며, 샘플 측정값은 일반적으로 83dB를 초과합니다. 압전 소자의 용량성 특성은 자기 방출을 제거합니다. 이는 버저가 민감한 아날로그 또는 RF 회로 근처에 배치될 때 이점이 됩니다.

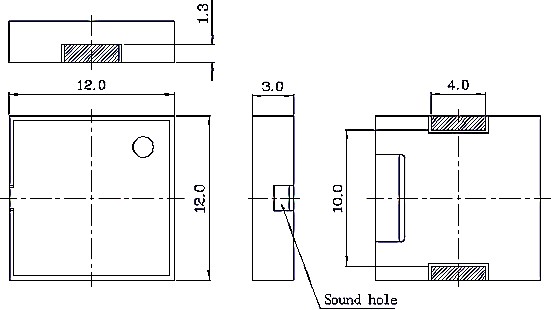

| 매개변수 | 값 | 테스트 조건 |
| 제품 유형 | 압전 패시브 버저 | — |
| 정격전압 | 3V(Vp-p) | 피크-피크 기준 |
| 작동 전압 | 1~25V(Vp-p) | 전체 기능 범위 |
| 공진주파수 | 4000±300Hz | 정격 전압에서 |
| 10cm의 사운드 출력 | ≥ 80dB | 3V, 4000Hz에서 |
| 작동 전류 | 5mA 이하 | 3V에서 |
| 정전 용량 | 14,000±30%pF | 1kHz, 25℃에서 |
| 작동 온도 | -30℃ ~ +70℃ | 마디 없는 |
| 보관 온도 | -40 ℃ ~ +85 ℃ | 비작동 |
| 크기(L × W × H) | 12.0×12.0×3.0mm | 본체만 |
| 무게 | 0.4g | 전형적인 |
| 하우징 재질 | 블랙 LCP | 리플로우 호환 |
| 장착 유형 | SMD | 리플로우: 255 ± 5℃, 최대 3회 패스 |
소비자 가전 인터페이스: 단일 부저가 전압 변환 없이 5V 및 12V 제어 보드에 서비스를 제공할 수 있는 세탁기, 전자레인지 및 공기 청정기의 주기 종료 및 오류 경고.
스마트 홈 패널 및 IoT 게이트웨이: 3.3V GPIO에서 직접 구동되는 Wi-Fi 페어링, 보안 무장 및 음성 지원 확인을 위한 상태 신호음.
상업용 냉장 및 HVAC 장비: 디스플레이 케이스 및 워크인 쿨러의 도어 열림 및 온도 임계값 경보는 확장된 작동 온도 범위의 이점을 제공합니다.
배터리 구동식 휴대용 계측기: 5mA 미만의 전류 소모로 실행 시간을 연장하는 휴대용 계측기 및 환경 모니터입니다.
자동차 애프터마켓 액세서리: 안전벨트 알림, 주차 센서 피드백 및 충전 표시기를 위한 12V 직접 구동.
| 설계 요구 사항 | MLT‑1230 속성 |
| 다양한 제품 전압을 위한 부저 1개 | 1~25V 범위는 3.3V, 5V, 12V 및 24V 레일을 포괄하므로 재고를 통합하고 BOM 관리를 단순화합니다. |
| 낮은 에너지 소비 | 3V에서 5mA 미만은 배터리 및 에너지 수확 시스템에 적합합니다. 실제 소비량은 드라이브 전압과 듀티 사이클에 따라 달라집니다. |
| 모든 연령층에 대한 명확한 알림 | 4kHz 공명은 인구통계 전반에 걸쳐 일관되게 감지할 수 있으며 톤은 일반적인 플라스틱 인클로저를 통해 잘 전달됩니다. |
| EMC 친화적 배치 | 자기장이나 유도 스위칭 잡음이 없으므로 부저를 안테나, 센서 또는 정밀 아날로그 회로 근처에 배치할 수 있습니다. |
| 슬림형 인클로저 통합 | 3mm 높이는 휴대용 및 패널 장착 제품의 디스플레이, 배터리 팩 및 차폐 캔 아래에 맞습니다. |

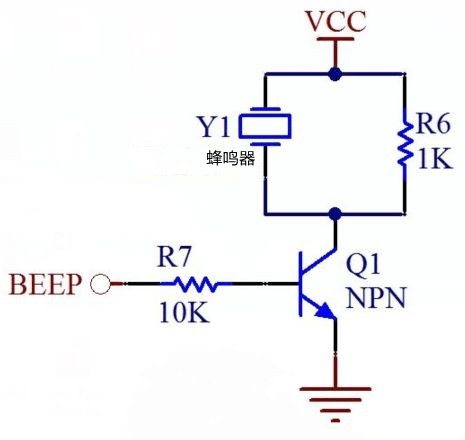

14000pF 정전용량은 4000Hz에서 약 2.8kΩ의 반응성 부하를 나타냅니다. 대부분의 3.3V MCU 출력은 이를 직접 구동할 수 있지만 12V 또는 24V 작동의 경우 더 높은 전압 스윙을 관리하려면 간단한 트랜지스터 버퍼 또는 전용 피에조 드라이버를 사용하는 것이 좋습니다. 참조 회로도는 MEIDI의 애플리케이션 팀에서 구할 수 있습니다.
MEIDI Intelligent Technology는 2011년부터 음향 부품을 설계 및 제조해 왔습니다. 중국 장쑤성에 있는 회사의 수직 통합 공장에서는 LCP 몰딩, 자동화된 SMD 조립, 압전 세라믹 처리 및 100% 라인 최종 음향 테스트를 다루고 있습니다. ISO 9001 인증과 전용 신뢰성 실험실은 대량 생산 시 일관된 품질을 위한 프레임워크를 제공합니다.
12*12*3mm SMD 압전 패시브 버저는 MEIDI의 자동차 및 산업 고객에게 공급하는 동일한 자동화 라인에서 생산됩니다. 모든 생산 배치는 포괄적인 테스트를 거칩니다. 공진 주파수는 4000±300Hz 범위가 충족되는지 확인하기 위해 장치의 100%에서 검증되었습니다. 생산 샘플은 일관되게 4000Hz 분포를 촘촘하게 보여줍니다. 정전용량은 14000pF ±30%로 스크리닝되었으며 음압 레벨은 통계 샘플링을 통해 확인되었으며 일반적인 값 범위는 83.8dB ~ 86.7dB입니다. 환경 스트레스 검사에는 +80°C에서 48시간, -30°C에서 48시간 및 5회의 열 충격 주기가 포함됩니다. 기계적 견고성은 진동 테스트와 75cm 낙하 테스트를 통해 검증되었으며, 납땜 무결성은 납땜 내열성 및 전체 리플로우 프로파일링을 통해 검증되었습니다. 모든 테스트 기록은 하우징의 로트 코드와 연결되어 10년 동안 보관됩니다.
1. 넓은 전압 범위는 구동 회로에 어떤 영향을 줍니까?
3V에서는 전류 소모가 5mA 미만이므로 많은 마이크로컨트롤러가 버저를 직접 구동할 수 있습니다. 공급 전압이 증가하면 피크 전류도 증가합니다. 12V 또는 24V에서는 간단한 트랜지스터 버퍼나 로직 레벨 MOSFET을 사용하는 것이 좋습니다. 중요한 장점은 이러한 모든 전압에서 동일한 버저를 사용할 수 있으므로 다른 부품 번호가 필요하지 않다는 것입니다.
2. 공진주파수는 왜 4000Hz로 설정되나요?
4000Hz는 인간의 청각이 가장 민감한 2~5kHz 범위에 속하므로 낮은 볼륨에서도 쉽게 톤을 감지할 수 있습니다. 이 주파수는 또한 플라스틱 인클로저를 통해 잘 전파되며 고주파수보다 지향성이 낮아서 범용 경고음으로 적합합니다.
3. MLT‑1230은 음성이나 음악을 생성할 수 있습니까?
아니요. 이 장치는 4000Hz에 최적화된 협대역 공진 변환기입니다. PWM 듀티 사이클을 변경하여 경고음, 삑삑거리는 소리 등의 단순한 패턴을 생성할 수 있지만 음성이나 복잡한 오디오는 재생할 수 없습니다. 이러한 애플리케이션의 경우 다이내믹 스피커나 광대역 피에조 사운더를 고려해야 합니다.
4. 내 디자인에서 14000pF 정전용량은 무엇을 의미합니까?
커패시턴스는 드라이버에 표시되는 반응성 부하를 정의합니다. 4000Hz에서 리액턴스는 약 2.8kΩ입니다. 이 값은 드라이버가 공급해야 하는 피크 전류를 계산하는 데 사용되어야 합니다. 최악의 경우 설계 마진에서는 ±30% 허용 오차를 고려해야 합니다.
5. 맞춤화가 가능한가요?

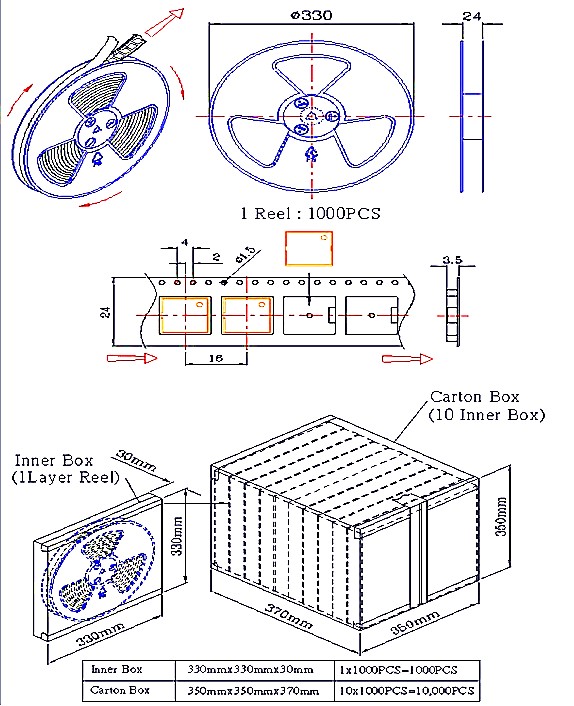

예. MEIDI는 대량 OEM 프로젝트를 위한 2~5kHz 범위 내 맞춤형 주파수 튜닝, 대체 정전용량 값, 다양한 테이프 앤 릴 구성을 제공합니다. 타당성 평가 및 리드 타임에 대한 요구 사항은 애플리케이션 팀에 문의하세요.
데이터시트, 전압별 음향 곡선, 드라이브 회로 참조 설계 또는 OEM 맞춤화의 경우 문의 양식을 통해 요구 사항을 제출하세요. MEIDI 애플리케이션 엔지니어는 일반적으로 영업일 기준 1일 이내에 기술 문서 및 수량 가격에 대한 답변을 드립니다.
